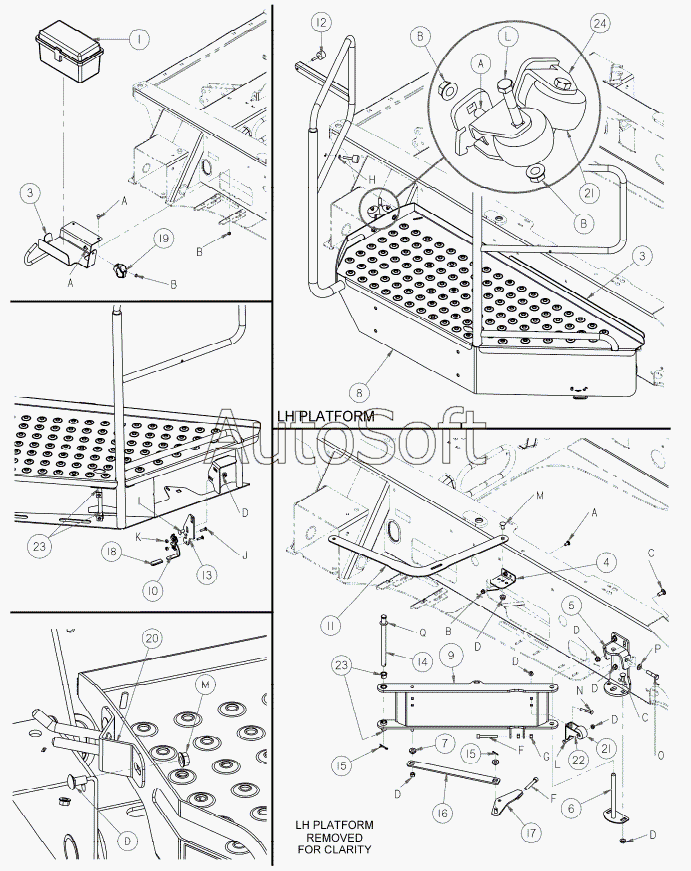

Каталог запасных частей к технике: MacDon-M100 (2008). PLATFORMS AND TOOLBOX
1
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
23
24
A
A
A
A
B
B
B
B
B
C
C
D
D
D
D
D
D
D
D
D
F
F
G
H
I
J
K
L
L
M
M
N
O
P
Q
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | BOX-TOOL | |
| 10 | 1***0 | ASSY-LH STIRRUP LATCH (90° LEVER) | |
| 11 | 1***9 | ARM-LINK-STEERING (PLATFORMS) | |
| 12 | 1***4 | BUMPER – RUBBER | |
| 13 | 1***0 | PLATE-LATCH MOUNT | |
| 14 | 1***8 | PIN – CLEVIS | |
| 15 | 1***8 | PIN-COTTER 3/16 DIA X 15 ZP | |
| 16 | 1***1 | LINK-PLATFORM | |
| 17 | 1***3 | LINK-LH STRIKER WELDT | |
| 18 | 1***9 | COVER-SOFTEX GRIP | |
| 19 | 4***8 | HOLDER - GREASE GUN ZN PL | |
| 2 | 1***9 | CARRIER-TOOLBOX | |
| 20 | 1***5 | GUIDE-LH SUPPORT FORK | |
| 21 | 1***8 | WHEEL-PLATFORM | |
| 22 | 1***6 | HOLDER-WHEEL | |
| 23 | 1***0 | BUSHING-TEFLON | |
| 24 | 1***5 | SUPPORT-PLATFORM WHEEL | |
| 3 | 1***1 | GUARD-FOAM RUBBER | |
| 4 | 1***1 | ANGLE-PLATFORM ARM PIVOT | |
| 5 | 1***4 | BRACKET-HINGE WELDT | |
| 6 | 1***5 | HINGE-WELDT | |
| 7 | 1***0 | BUSHING – PLASTIC | |
| 8 | 1***7 | PLATFORM-LH C/W DECAL | |
| 9 | 1***9 | ARM-LH PIVOT WELDT | |
| A | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| B | 3***8 | Гайка | |
| C | 2***1 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP | |
| D | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| E | 2***9 | BOLT - HH 3/4 NC X 50 LG GR 5 ZP | |
| F | 1***0 | BOLT-HEX HD M12-175 X 80 ZN PL | |
| G | 1***6 | NUT- HEX M12 X 175 ZP CLASS 10 STYLE 1 | |
| H | 1***4 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP | |
| I | 2***6 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP | |
| J | 2***3 | BOLT - RHSN 5/16 NC X 125 LG GR 5 ZP | |
| K | 3***9 | NUT-SPECIAL | |
| L | 2***4 | BOLT - HH 3/8 NC X 20 LG GR 5 ZP | |
| M | 2***8 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP | |
| N | 2***5 | BOLT - RHSN 3/8 NC X 225 LG GR 5 ZP | |
| O | 2***8 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP | |
| P | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| Q | 5***3 | WASHER - FLAT |
