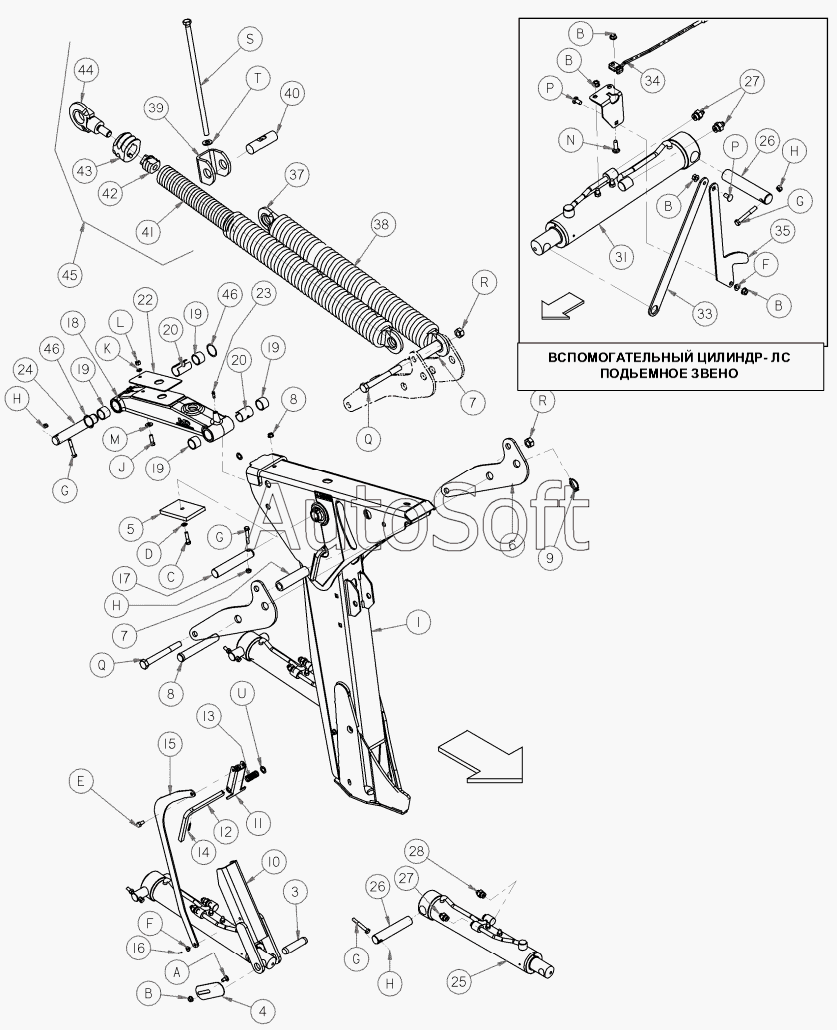

Каталог запасных частей к технике: MacDon-M105 (2011). Система подьема
1
1
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
20
22
23
24
25
26
26
27
27
28
31
33
34
35
37
38
39
40
41
42
43
44
45
46
46
A
B
B
B
B
B
C
D
E
F
F
G
G
G
G
H
H
H
H
J
К
L
M
N
P
P
Q
Q
R
R
S
T
U
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 166197 | 1***7 | САЛЬНИК КОМПЛЕКТ | |
| 166198 | 1***8 | КОМПЛЕКТ САЛЬНИКОВ | |
| 1 | 1***5 | ARM - LIFT, LH C/W DECALS | |
| 1 | 1***6 | ARM - LIFT, RH C/W DECALS | |
| 10 | 1***8 | LOCK - HEADER, WELDT | |
| 11 | 1***7 | CHANNEL - LOCK RELEASE | |
| 12 | 1***3 | SHAFT – SQUARE | |
| 13 | 1***9 | SPRING-COMPRESSION | |
| 14 | 1***7 | PIN-SPRING 3/16 DIA X 125 LG | |
| 15 | 1***8 | ARM - LOCKUP LINK | |
| 16 | 1***4 | PIN-COTTER 3/32 DIA X 3/4 ZP | |
| 17 | 1***9 | PIN - FLOAT LINK | |
| 18 | 1***7 | ARM - FLOAT LINK ASSEMBLY | |
| 19 | 1***9 | BEARING – NEEDLE | |
| 20 | 1***0 | SPACER-SHORT | |
| 22 | 1***3 | SHIM-LINKAGE | |
| 23 | 7***6 | FITTING - LUBRICATION 1/4 -28 TAPER THD | |
| 24 | 1***0 | PIN – STRAIGHT | |
| 25 | 1***0 | ЦИЛИНДР | |
| 26 | 1***9 | PIN – STRAIGHT | |
| 27 | 2***4 | FITTING - CONNECTOR HYD | |
| 28 | 2***0 | FITTING - CONNECTOR HYD | |
| 29 | 4***2 | FASTENER-CABLE TIE WHITE | |
| 3 | 1***8 | PIN – STRAIGHT | |
| 30 | 4***2 | FASTENER-CABLE TIE RED | |
| 31 | 1***1 | ЦИЛИНДР | |
| 32 | 1***6 | SUPPORT - HEIGHT SENSOR | |
| 33 | 1***4 | BAR - HEIGHT SENSOR LINK | |
| 34 | 1***7 | ДАТЧИК | |
| 35 | 1***3 | BAR - HEIGHT SENSOR LINK | |
| 36 | 4***1 | FASTENER-CABLE TIE-YELLOW | |
| 37 | 4***1 | INSERT-SPRING | |
| 38 | 1***4 | SPRING – EXTENSION | |
| 39 | 4***1 | CLEVIS | |
| 4 | 4***2 | BAR | |
| 40 | 4***5 | PIN – STRAIGHT | |
| 41 | 1***6 | SPRING-EXTENSION, 3/8 WIRE | |
| 42 | 4***7 | INSERT- MACH | |
| 43 | 1***8 | ВСТАВКА | |
| 44 | 1***7 | ВСТАВКА | |
| 45 | B***3 | КОМПЛЕКТ | |
| 46 | 1***4 | САЛЬНИК | |
| 5 | 4***7 | PAD- RUBBER | |
| 6 | 1***8 | ARM - FLOAT ADJUST | |
| 7 | 1***6 | TUBE – PIVOT | |
| 8 | 1***2 | PIN – CLEVIS | |
| 9 | 1***4 | PIN - LYNCH 3/16 X 1 9/16 IN | |
| A | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| B | 3***8 | Гайка | |
| C | 2***1 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| D | 1***8 | Шайба | |
| E | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| F | 1***1 | WASHER-SHOULDER | |
| G | 3***5 | БОЛТ | |
| H | 1***9 | NUT-HEX LOCK DT 3/8-16 UNC ZP | |
| J | 2***4 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| L | 1***0 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| M | 2***5 | WASHER-FLAT | |
| N | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| P | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| Q | 3***7 | BOLT - HH 3/4 NC X 65 LG GR 5 ZP | |
| R | 1***6 | NUT - HEX DT 750-10UNC | |
| S | 1***0 | BOLT - HH WELDT | |
| T | 3***1 | WASHER - HARDENED | |
| U | 1***3 | WASHER-FLAT RD (SQ BORE) | |
| V | 2***2 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP | |
| К | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
