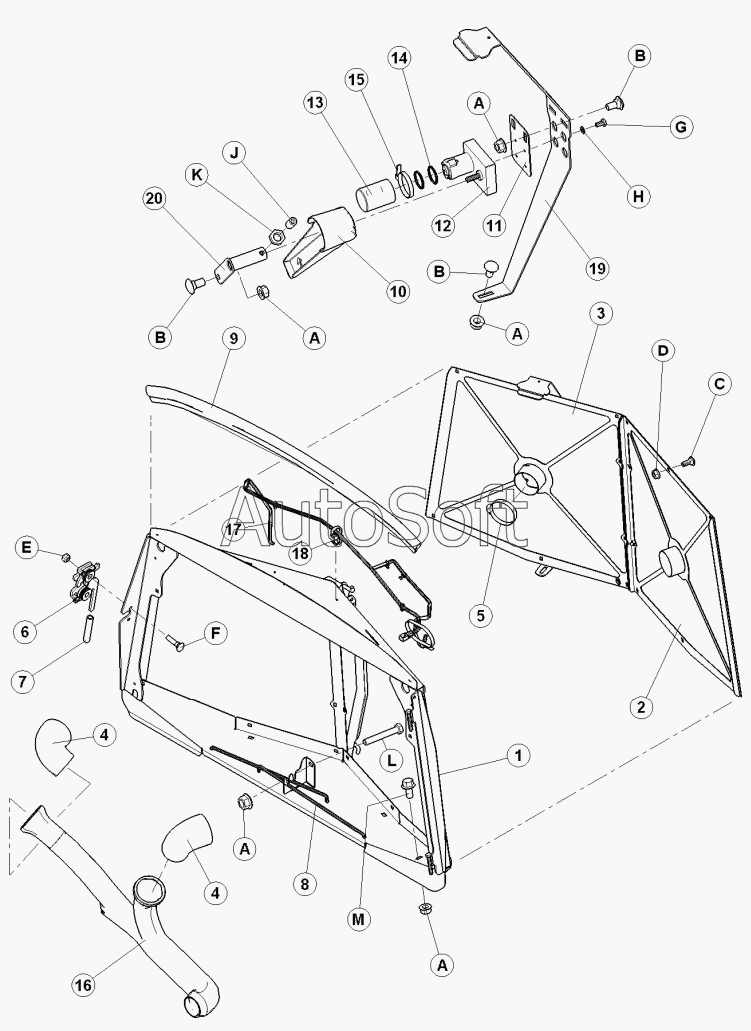

Каталог запасных частей к технике: MacDon-M105 (2011). Очиститель экрана
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
A
A
A
A
A
B
B
B
C
D
E
F
G
H
J
K
L
M
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | SUPPORT - SCREEN, WELD'T | |
| 10 | 1***2 | DUCT-SCREEN CLEANER | |
| 11 | 1***7 | SUPPORT-MOTOR | |
| 12 | 4***9 | MOTOR – ELEC | |
| 13 | 1***9 | CAP | |
| 14 | 1***8 | O-RING, VITON | |
| 15 | 3***3 | CABLE TIE | |
| 16 | 1***3 | DUCT-CLEANER, DUAL | |
| 17 | 1***8 | HARNESS-SCREEN CLEANERS | |
| 18 | 3***2 | FASTENER-BLACK NYLON CLIP | |
| 19 | 1***8 | STRAP-MOTOR SUPPORT | |
| 2 | 1***7 | SCREEN, LH | |
| 20 | 1***5 | SHAFT-DUCT DRIVE, WELD'T | |
| 3 | 1***8 | SCREEN, RH | |
| 4 | 1***8 | HOSE-90 DEGREE ELBOW | |
| 5 | 2***3 | CLAMP-HOSE | |
| 6 | 1***3 | ASSY-RH STIRRUP LATCH | |
| 7 | 1***7 | COVER-SOFTEX GRIP | |
| 8 | 1***6 | ROD - SCREEN PROP | |
| 9 | 1***5 | SEAL-TOP RAD/HOOD | |
| A | 3***8 | Гайка | |
| B | 2***2 | NUT - FLANGE (SERR FACE) 375-16UNC | |
| C | 2***1 | BOLT - RHSN 5/16 NC X 075 GR 5 ZP | |
| D | 3***0 | Гайка | |
| E | 1***0 | NUT-HEX LOCK DT 5/16-18 UNC ZP | |
| F | 2***2 | BOLT-RHSN 5/16 NC X 10 GR 5 ZP | |
| G | 3***5 | SCREW-MACH RD HD SLOTTED # 8-32 NC X 5/16 LG BLK | |
| H | 2***2 | WASHER - REG LOCK #8 NOM ID ZP | |
| J | 1***9 | SCREW-SET HEX SOC CUP PT 3/8 NC X 5/8 LG | |
| K | 1***4 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP | |
| L | 2***2 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP | |
| M | 2***1 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
