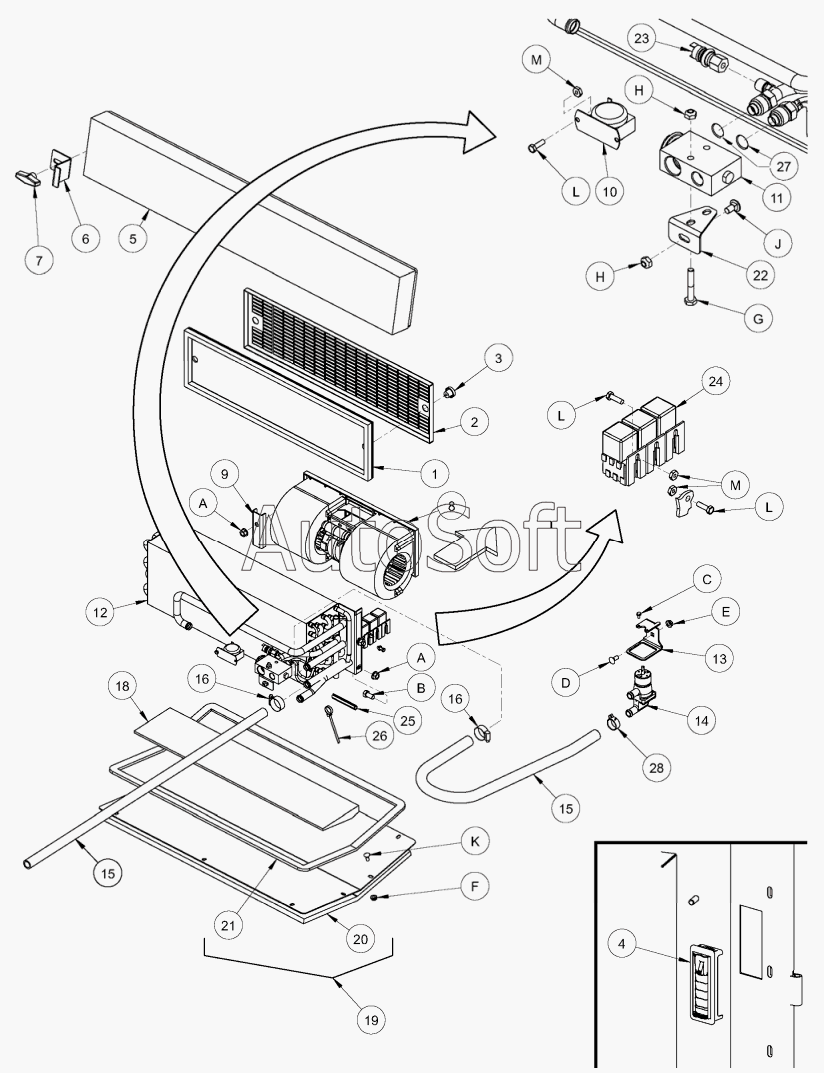

Каталог запасных частей к технике: MacDon-M105 (2011). Кондиционер и отопление кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
18
19
20
21
22
23
24
25
26
27
28
A
A
B
C
D
E
F
G
H
H
J
K
L
L
L
M
M
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | CLEANER-RECIRC AIR ELECTROSTATIC | |
| 10 | 1***3 | THERMOSTAT-AC | |
| 11 | 4***9 | VALVE – EXPANSION | |
| 12 | 1***0 | EVAPORATOR/HEATER CORE | |
| 13 | 1***7 | SUPPORT-HEATER VALVE | |
| 14 | 1***0 | VALVE-WATER | |
| 15 | 1***4 | HOSE-HEATER | |
| 16 | 2***9 | CLAMP-HOSE GEAR TYPE | |
| 18 | 1***9 | BAFFLE-CONDENSATE | |
| 19 | 1***1 | COVER-A/C ASSEMBLY | |
| 2 | 1***5 | COVER-RECIRC AIR FILTER | |
| 20 | 1***4 | INSULATOR-A/C COVER | |
| 21 | 1***4 | SEAL-FOAM | |
| 22 | 1***8 | SUPPORT - EXPANSION VALVE | |
| 23 | 1***2 | SWITCH - AIR COND LOW PRESSURE | |
| 24 | 1***8 | HARNESS - A/C BOX, M100 | |
| 25 | 4***9 | MOULDING | |
| 26 | 2***3 | FASTENER - CABLE TIE BLACK | |
| 27 | 4***5 | КОЛЬЦО | |
| 28 | 1***2 | CLAMP – HOSE | |
| 3 | 1***6 | KNOB | |
| 4 | 1***6 | VENTILATOR - RECTANGULAR LOUVER | |
| 5 | 4***5 | CLEANER - AIR INTAKE | |
| 6 | 4***8 | RETAINER - AIR COND FILTER | |
| 7 | 4***5 | KNOB | |
| 8 | 1***0 | BLOWER | |
| 9 | 1***6 | HOLDER – BLOWER | |
| A | 3***8 | Гайка | |
| B | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| C | 3***6 | SCREW - TAPPING HEX WASH HD # 10 X 3/8 ZP | |
| D | 2***1 | BOLT - RHSN 5/16 NC X 075 GR 5 ZP | |
| E | 3***0 | Гайка | |
| F | 2***5 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP | |
| G | 2***4 | BOLT - HH 1/4 NC X 15 LG GR 5 ZP | |
| H | 1***4 | NUT-HEX LOCK DT 1/4-20 UNC ZP | |
| J | 2***6 | BOLT - RHSN 1/4 NC X 05 GR 5 ZP | |
| K | 3***2 | BOLT - RHSN 1/4 NC X 0625 GR 5 ZP | |
| L | 1***8 | SCREW-MACHINE #10 UNC X 0625" HEX | |
| M | 1***7 | NUT- HEX LOCK DT #10 - 24 UNC ZP |
