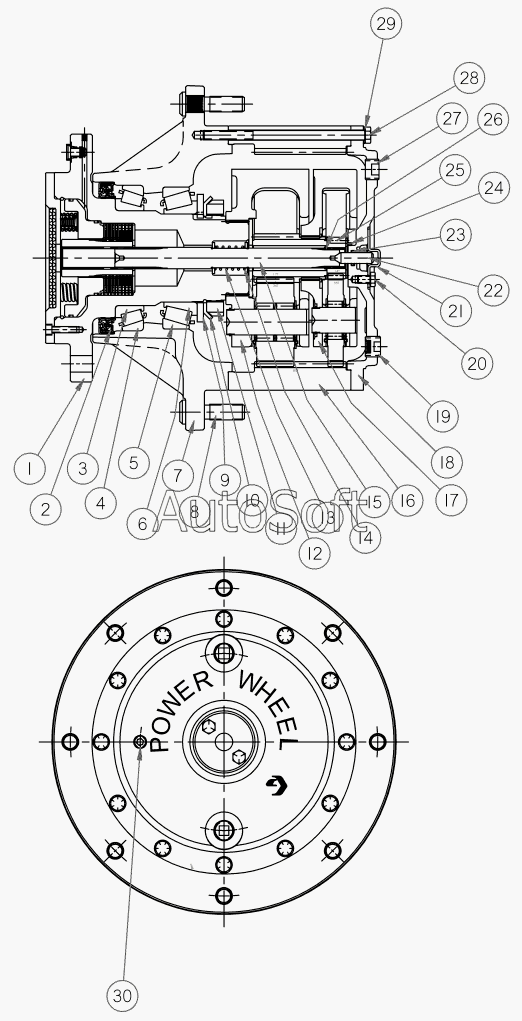

Каталог запасных частей к технике: MacDon-M105 (2011). Колесо привода – Auburn 41.42:1
22
14
15
16
17
18
19
20
21
13
23
24
25
26
28
29
30
5
1
2
3
4
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 162236 | 1***6 | DRIVE- WHEEL AUBURN 4142:1 | |
| 163755 | 1***5 | KIT - FRICTION DISK | |
| 163756 | 1***6 | SEAL KIT - POWER WHEEL BRAKE | |
| 166175 | 1***5 | МУФТА | |
| 166176 | 1***6 | ПЛАСТИНА | |
| 1 | 1***4 | ВАЛ В СБОРЕ | |
| 2 | 1***3 | SEAL – OIL | |
| 3 | 1***2 | BEARING – CONE | |
| 4 | 1***1 | BEARING – CUP | |
| 5 | 1***0 | BEARING – CUP | |
| 6 | 1***9 | BEARING – CONE | |
| 7 | 1***8 | HUB | |
| 8 | 4***0 | BOLT - WHEEL (PRESS-IN) 5/8 NF X 60 LG | |
| 9 | 1***7 | WASHER – THRUST | |
| 10 | 1***6 | WASHER - EXT TOOTH LOCK | |
| 11 | 1***5 | NUT - BEARING LOCK | |
| 12 | 1***3 | КАРЕТКА В СБОРЕ | |
| 13 | 4***6 | SPRING-DISENGAGE | |
| 14 | 4***7 | WASHER – THRUST | |
| 15 | 1***6 | SHAFT – INPUT | |
| 16 | 1***8 | GEAR – RING | |
| 17 | 1***2 | КАРЕТКА В СБОРЕ | |
| 18 | 4***4 | COVER – LARGE | |
| 19 | 3***3 | PLUG - MAGNETIC PIPE SQ SOCKET | |
| 20 | 1***9 | BOLT - HEX HD 5/16 NC X 05 LG GR 5 ZP | |
| 21 | 3***5 | COVER-DISENGAGE | |
| 22 | 1***3 | SHAFT- DISENGAGE PLUNGER | |
| 23 | 1***5 | O-RING (4 LOBED) | |
| 24 | 3***0 | WASHER-THRUST | |
| 25 | 1***5 | GEAR - SUN PRIMARY | |
| 26 | 4***2 | RING-RETAINING | |
| 28 | 4***9 | BOLT - HEX HD | |
| 29 | 3***1 | WASHER-HARDENED | |
| 30 | 5***1 | PLUG-PIPE DRYSEAL 025 NPT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
