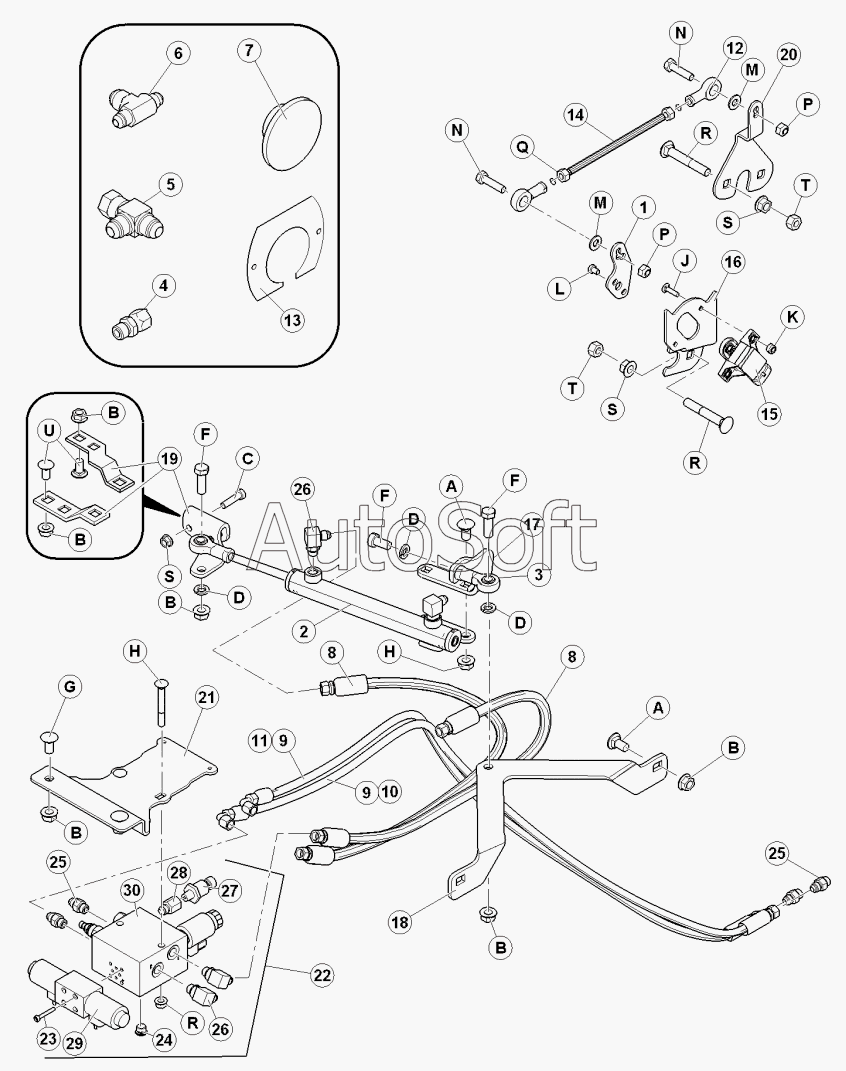

Каталог запасных частей к технике: MacDon-M105 (2011). Гидравлический автопилот
1
2
3
4
5
6
7
8
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
60
60
61
61
61
61
61
61
62
63
63
63
65
65
65
66
67
67
68
69
70
71
71
72
72
73
73
74
75
75
75
76
76
76
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 173575 | 1***5 | КОМПЛЕКТ САЛЬНИКОВ | |
| B5589 | B***9 | КОМПЛЕКТ ГИДРАВЛИЧЕСКИЙ АВТОПИЛОТА | |
| 1 | 1***5 | ПЛЕЧО | |
| 2 | 1***7 | ЦИЛИНДР | |
| 3 | 3***3 | ШАРОВОЕ СОЕДИНЕНИЕ | |
| 4 | 1***5 | FITTING - ADAPTER HYD | |
| 5 | 1***8 | ФИТИНГ | |
| 6 | 1***9 | ФИТИНГ | |
| 7 | 1***9 | ВТУЛКА | |
| 8 | 1***7 | ШЛАНГ | |
| 10 | 1***3 | ШЛАНГ | |
| 11 | 1***4 | ШЛАНГ | |
| 12 | 1***2 | СОЕДИНЕНИЕ | |
| 13 | 1***0 | ПЛАСТИНА | |
| 14 | 1***3 | СТЕРЖЕНЬ | |
| 15 | 1***1 | ДАТЧИК | |
| 16 | 1***0 | ОПОРА | |
| 17 | 1***9 | ОПОРА | |
| 18 | 1***6 | ОПОРА | |
| 19 | 1***7 | ОПОРА | |
| 20 | 1***5 | ОПОРА | |
| 21 | 1***6 | ОПОРА | |
| 22 | 1***6 | КЛАПАН СБОРКИ РУЛЕВОГО | |
| 23 | 1***7 | БОЛТ | |
| 24 | 1***7 | SAE PLUG | |
| 25 | 1***3 | FITTING - CONNECTOR HYD | |
| 26 | 3***2 | FITTING - ELBOW 90° HYD | |
| 27 | 1***6 | ДАТЧИК | |
| 28 | 5***7 | ФИТИНГ | |
| 29 | 1***9 | КЛАПАН | |
| 30 | 1***8 | КЛАПАН | |
| 60 | 2***6 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP | |
| 61 | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| 62 | 2***1 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| 63 | 1***8 | WASHER-LOCK | |
| 64 | 3***0 | БОЛТ | |
| 65 | 1***3 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | |
| 66 | 2***8 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP | |
| 67 | 3***7 | БОЛТ | |
| 68 | 1***2 | БОЛТ | |
| 69 | 1***7 | ГАЙКА | |
| 70 | 1***4 | ВИНТ | |
| 71 | 1***7 | ШАЙБА | |
| 72 | 2***6 | БОЛТ | |
| 73 | 1***0 | NUT-HEX LOCK DT 5/16-18 UNC ZP | |
| 74 | 2***4 | ГАЙКА | |
| 75 | 2***8 | БОЛТ | |
| 76 | 3***8 | Гайка |
