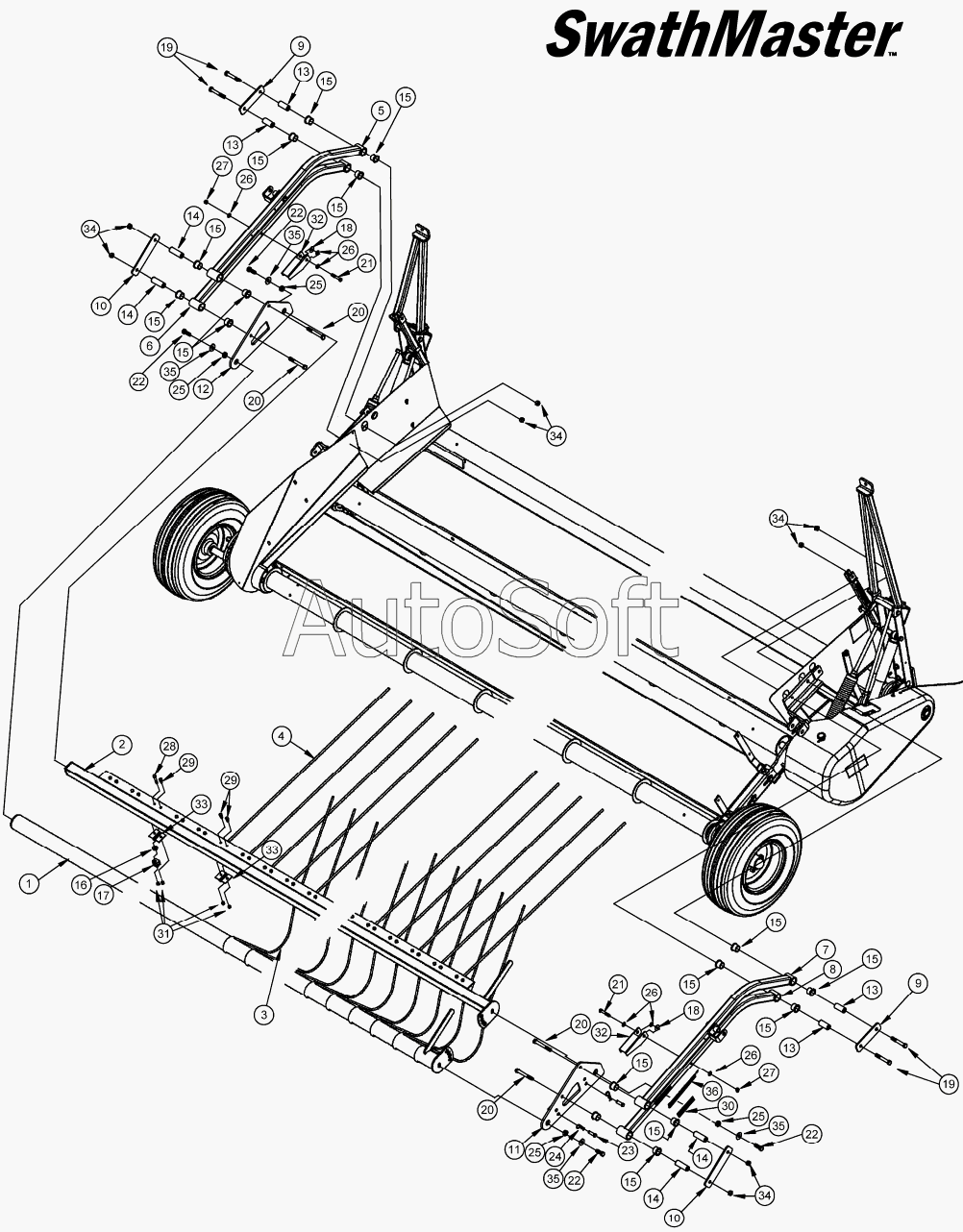

Каталог запасных частей к технике: MacDon-PW7 (2010). HOLD-DOWN ASSEMBLY
30
20
20
20
20
21
21
22
22
22
22
23
24
25
25
25
25
26
26
26
26
27
27
28
29
29
30
19
19
31
32
32
32
32
32
33
33
34
34
34
34
35
35
35
35
36
36
36
8
1
1
2
2
2
3
4
5
6
6
7
1
8
9
9
10
10
11
12
13
13
13
13
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | SPRING WIRE TUBE | |
| 1 | 1***3 | SPRING WIRE TUBE | |
| 1 | 1***4 | SPRING WIRE TUBE | |
| 2 | 1***7 | FIBER ROD TUBING SM 12 | |
| 2 | 1***8 | FIBER ROD TUBING SM 14 | |
| 2 | 1***9 | FIBER ROD TUBING SM 16 | |
| 3 | 1***8 | HOLD DOWN WIRE | |
| 4 | 1***1 | ROD | |
| 5 | 1***5 | UPPER ARM | |
| 6 | 1***8 | LOWER ARM | |
| 6 | 1***7 | LOWER ARM | |
| 7 | 1***4 | UPPER ARM | |
| 8 | 1***7 | LOWER ARM | |
| 8 | 1***6 | LOWER ARM | |
| 9 | 1***3 | REAR PLATE | |
| 10 | 1***4 | FRONT PLATE HOLD DOWN | |
| 11 | 1***9 | SIDE PLATE | |
| 12 | 1***8 | SIDE PLATE | |
| 13 | 1***4 | BUSHING SHORT | |
| 14 | 1***5 | BUSHING LONG | |
| 15 | 1***6 | BUSHING FLANGE | |
| 16 | 1***9 | SPACER | |
| 17 | 1***0 | PIPE CLAMP PAIR | |
| 18 | 1***2 | WASHER NEOPRENE | |
| 19 | 2***1 | BOLT - HH 1/2 NC X 35 LG GR 5 ZP | |
| 20 | 1***9 | BOLT 1/2X4 1/4 UNC GR.5 | |
| 21 | 2***2 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP | |
| 22 | 1***3 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | |
| 23 | 1***2 | PIN | |
| 24 | 1***5 | PIN - HAIR | |
| 25 | 1***8 | BUSHING | |
| 26 | 1***0 | WASHER | |
| 27 | 1***9 | NUT-HEX LOCK DT 3/8-16 UNC ZP | |
| 28 | 2***9 | BOLT | |
| 29 | 2***8 | BOLT | |
| 30 | 1***5 | DECAL | |
| 30 | 1***6 | DECAL | |
| 31 | 3***0 | Гайка | |
| 32 | 1***1 | SAFETY LOCK | |
| 32 | 1***2 | SAFETY LOCK | |
| 32 | 1***3 | SAFETY LOCK | |
| 32 | 1***4 | SAFETY LOCK | |
| 33 | 1***9 | RETAINER | |
| 34 | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| 35 | 1***7 | WASHER | |
| 36 | 1***1 | DECAL | |
| 36 | 1***2 | DECAL | |
| 36 | 1***3 | DECAL |
