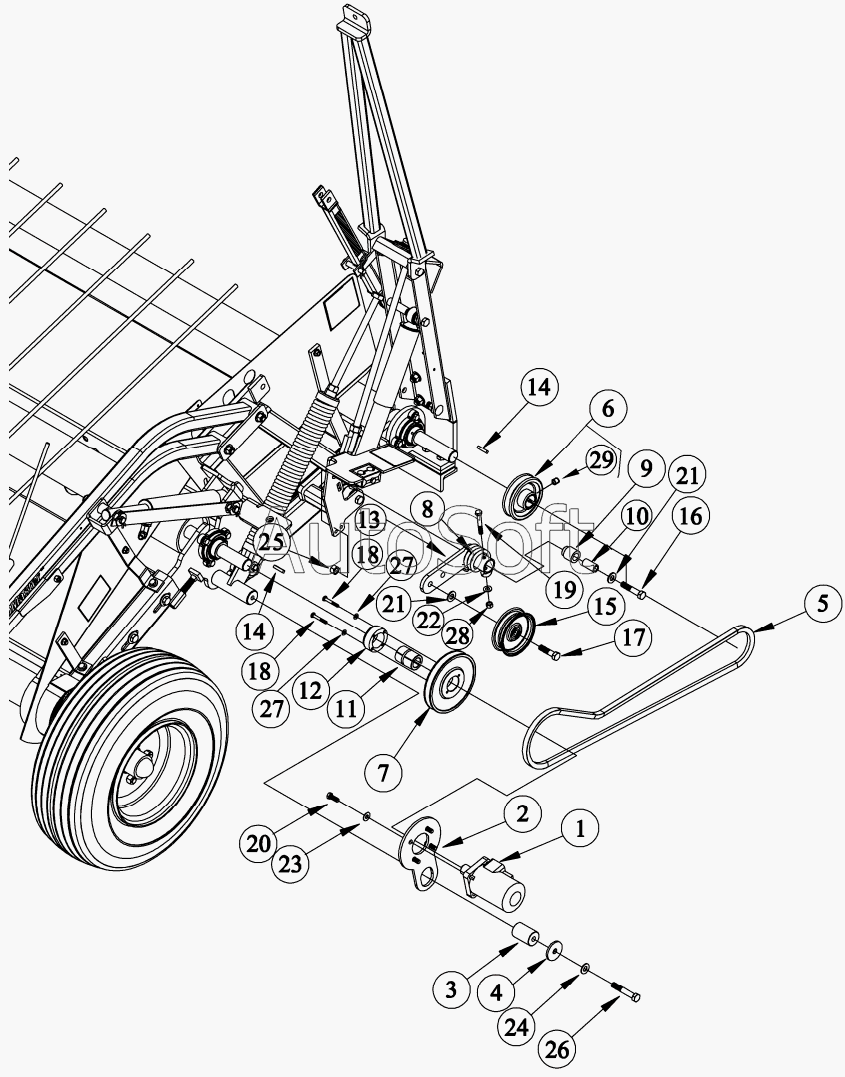

Каталог запасных частей к технике: MacDon-PW7 (2010). DRIVE ASSEMBLY
14
14
29
28
27
27
26
25
24
23
22
21
21
20
19
18
18
17
16
15
1
13
12
11
10
9
8
7
6
5
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | MOTOR | |
| 1 | 1***7 | SEAL KIT | |
| 2 | 1***0 | TORQUE ARM | |
| 2 | 1***4 | TORQUE ARM | |
| 3 | 1***5 | ARM EXTENSION | |
| 4 | 1***5 | WASHER - FLAT | |
| 5 | 1***9 | BELT | |
| 5 | 1***0 | V-BELT - SM SMALL SEED ONLY | |
| 6 | 1***4 | PULLEY | |
| 7 | 1***3 | PULLEY | |
| 8 | 1***1 | SPRING | |
| 9 | 1***8 | BUSHING | |
| 10 | 1***5 | LOCKING BUSHING | |
| 11 | 1***5 | COUPLER | |
| 12 | 1***0 | SLEEVE | |
| 13 | 1***8 | TENSIONER ARM - SM | |
| 14 | 1***3 | KEY | |
| 15 | 1***8 | PULLEY | |
| 16 | 2***0 | BOLT | |
| 17 | 1***4 | BOLT | |
| 18 | 1***2 | BOLT | |
| 19 | 2***2 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP | |
| 20 | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| 21 | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| 22 | 1***0 | WASHER | |
| 23 | 1***4 | SPRING LOCK WASHER | |
| 24 | 1***6 | SPRING LOCK WSHR | |
| 25 | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| 26 | 2***0 | BOLT - HH 1/2 NC X 30 LG GR 5 ZP | |
| 27 | 1***3 | SPRING LOCK WASHER | |
| 28 | 1***9 | NUT-HEX LOCK DT 3/8-16 UNC ZP | |
| 29 | 1***4 | SETSCREW |
