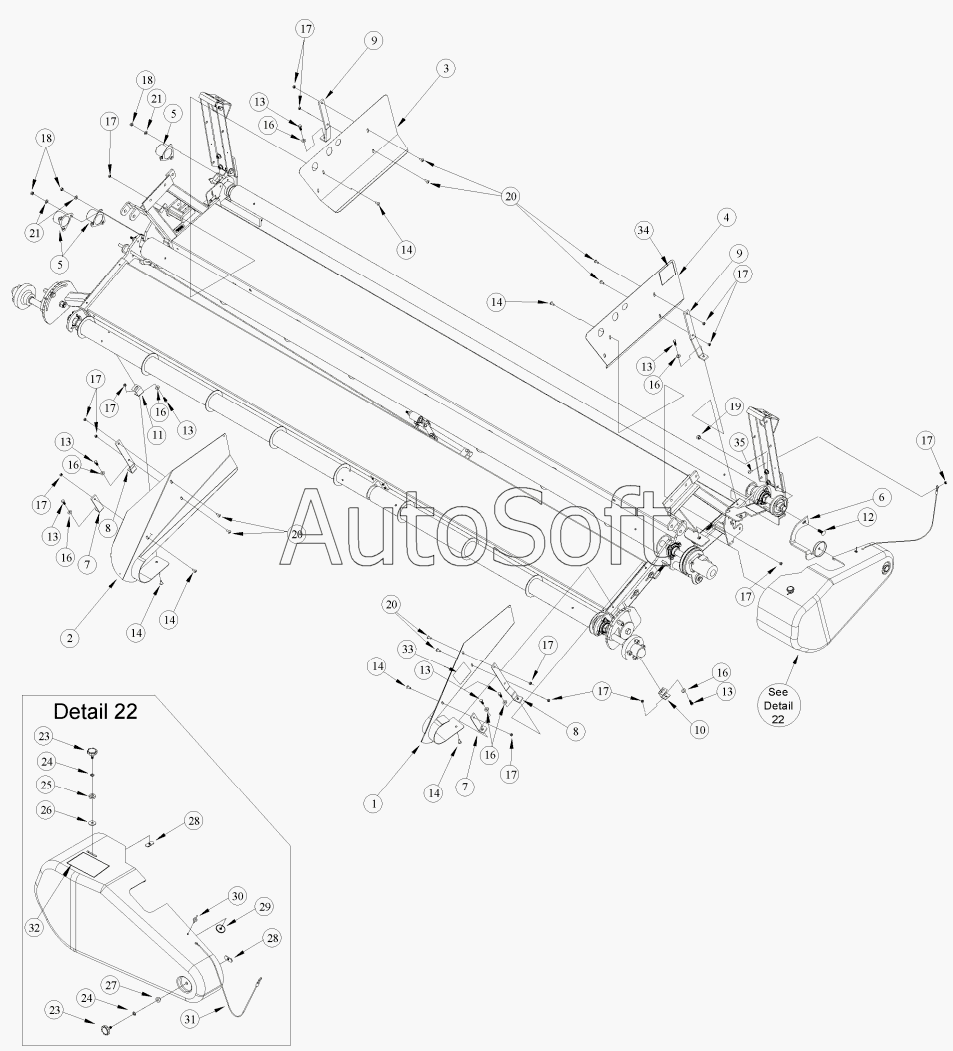

Каталог запасных частей к технике: MacDon-PW7 (2010). SHIELDS
28
28
20
20
20
21
21
22
22
22
23
23
24
24
25
26
27
19
29
30
31
32
32
33
33
34
34
34
8
8
1
2
2
3
3
4
4
5
5
6
7
7
1
9
9
10
11
12
13
13
13
13
13
13
13
14
14
14
14
14
14
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21526 | 2***6 | БОЛТ | |
| 1 | 1***0 | WINDGUARD | |
| 1 | 1***6 | WINDGUARD | |
| 2 | 1***1 | WINDGUARD | |
| 2 | 1***7 | WINDGUARD | |
| 3 | 1***5 | WINDGUARD | |
| 3 | 1***7 | WINDGUARD | |
| 4 | 1***4 | WINDGUARD | |
| 4 | 1***6 | WINDGUARD | |
| 5 | 1***6 | COVER | |
| 6 | 1***2 | BRACKET WELDMENT | |
| 7 | 1***1 | BRACKET | |
| 8 | 1***8 | BRACKET | |
| 9 | 1***6 | BRACKET | |
| 10 | 1***9 | BRACKET | |
| 11 | 1***3 | BRACKET | |
| 12 | 2***8 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP | |
| 13 | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| 14 | 1***0 | 5/16X3/4 UNC TRUSS BOLT | |
| 16 | 1***4 | SPRING LOCK WASHER | |
| 17 | 3***0 | Гайка | |
| 18 | 1***4 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP | |
| 18 | 1***9 | NUT-HEX LOCK DT 3/8-16 UNC ZP | |
| 19 | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| 20 | 1***1 | SCREW | |
| 21 | 1***0 | WASHER | |
| 22 | 1***6 | SHIELD | |
| 22 | 1***2 | SHIELD | |
| 22 | 1***3 | SHIELD | |
| 23 | 1***3 | KNOB ASSEMBLY - EXCEPT EUROPE | |
| 24 | 1***6 | WASHER | |
| 25 | 1***5 | WASHER 5/16 USS ZP | |
| 26 | 2***5 | WASHER 5/16 ZP | |
| 27 | 1***3 | BUSHING- REAR SHIELD PIVOT | |
| 28 | 1***8 | NUT | |
| 29 | 1***1 | WASHER | |
| 30 | 1***7 | RIVET | |
| 31 | 1***5 | CABLE | |
| 32 | 1***1 | DECAL | |
| 32 | 1***7 | DECAL | |
| 33 | 1***6 | DECAL | |
| 33 | 1***3 | DECAL | |
| 34 | 1***4 | DECAL | |
| 34 | 1***2 | DECAL | |
| 35 | 2***1 | BOLT - RHSN 5/16 NC X 075 GR 5 ZP |
