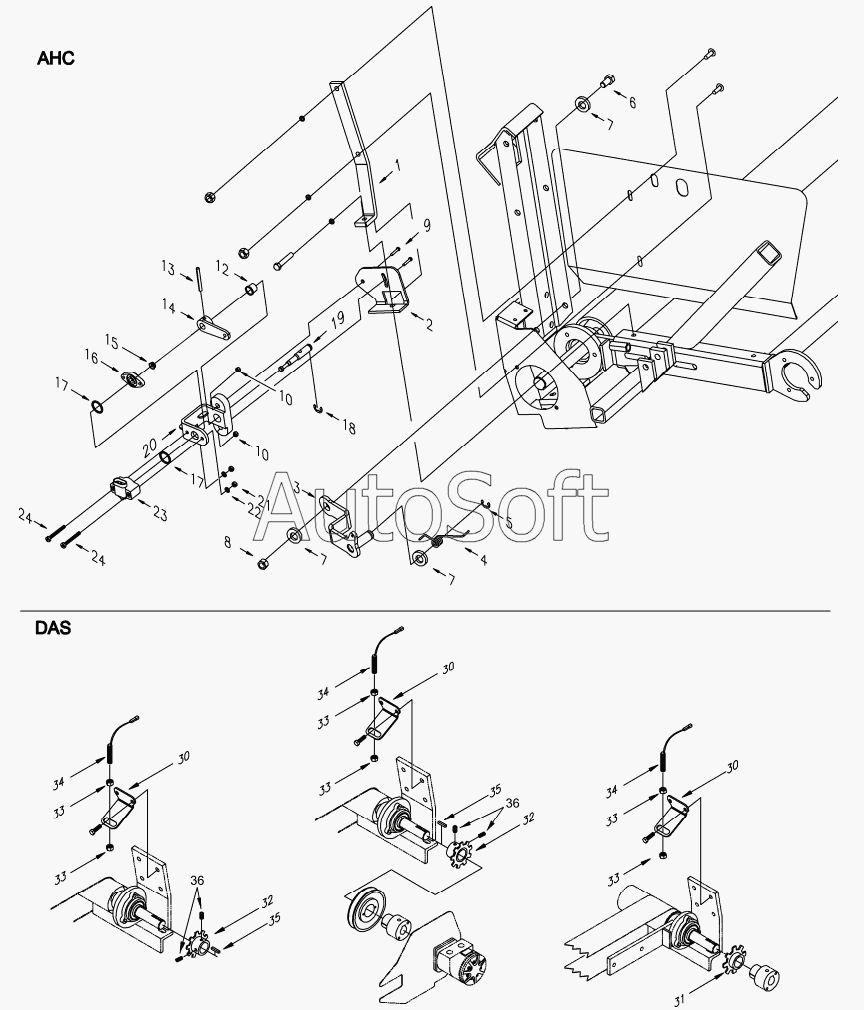

Каталог запасных частей к технике: MacDon-PW7 (2010). AUTOMATIC HEIGHT CONTROL - DIAL-A-SPEED
1
2
3
4
5
6
7
7
7
8
9
10
10
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
30
30
30
31
32
32
33
33
33
33
33
33
34
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 180777 | 1***7 | DAS JD 50/60 SER IV KIT | |
| 180778 | 1***8 | DAS/AHC JD 50/60 SER IV KIT | |
| 1 | 1***6 | BRACKET | |
| 2 | 1***6 | BRACKET | |
| 3 | 1***0 | ARM | |
| 4 | 1***4 | SPRING | |
| 5 | 1***5 | SNAP RING | |
| 6 | 1***9 | PHIL PAN HD SCREW | |
| 7 | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| 8 | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| 9 | 2***6 | БОЛТ | |
| 10 | 1***0 | NUT-HEX LOCK DT 5/16-18 UNC ZP | |
| 12 | 1***6 | GROMMET | |
| 13 | 1***3 | SPRING PIN | |
| 14 | 1***2 | ARM | |
| 15 | 1***4 | SEAL | |
| 16 | 1***8 | HOUSING | |
| 17 | 1***5 | O-RING | |
| 18 | 1***7 | SNAP RING 1/2 INTERNAL DIA | |
| 19 | 1***7 | SHAFT | |
| 20 | 1***1 | BRACKET | |
| 21 | 1***2 | NUT | |
| 22 | 1***1 | WASHER | |
| 23 | 1***9 | CONTROL | |
| 24 | 1***9 | PHIL PAN HD SCREW | |
| 30 | 1***7 | MOUNT | |
| 31 | 1***8 | TARGET | |
| 32 | 1***1 | SPROCKET | |
| 33 | 7***4 | NUT | |
| 34 | 1***7 | SENSOR | |
| 35 | 1***3 | KEY | |
| 36 | 2***0 | SETSCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
