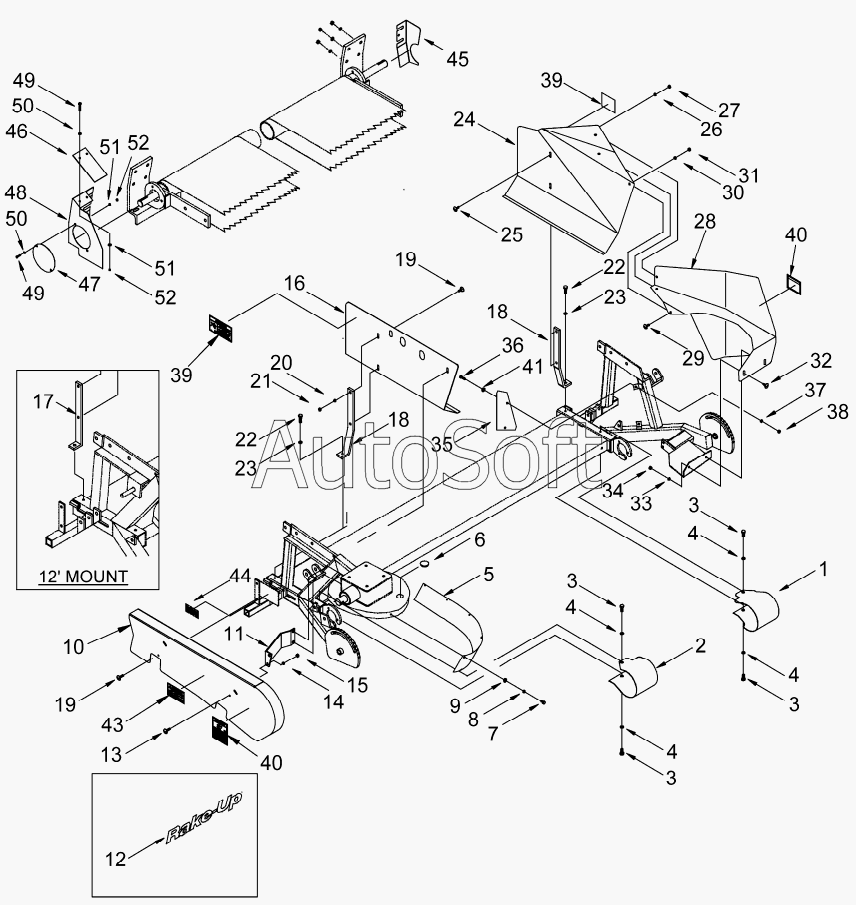

Каталог запасных частей к технике: MacDon-PW7 (2010). SHIELD ASSEMBLY
30
38
37
36
35
34
33
32
31
39
39
29
28
28
28
27
26
25
24
45
52
52
51
51
50
50
49
49
48
47
46
24
44
43
41
40
40
4
4
4
4
10
10
10
9
8
7
6
5
11
3
3
3
3
2
2
2
2
1
1
1
16
24
23
23
22
22
21
20
19
19
18
18
17
1
16
16
16
15
14
13
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 180072 | 1***2 | BELT GUARD | |
| 184371 | 1***1 | DECAL | |
| 184384 | 1***4 | DECAL | |
| 184386 | 1***6 | DECAL | |
| 184401 | 1***1 | DECAL | |
| 1 | 1***6 | FRONT ROLLER IDLER GUARD - L/H DRIVE | |
| 1 | 1***7 | FRONT ROLLER IDLER GUARD - R/H DRIVE | |
| 1 | 1***1 | FRONT ROLLER IDLER GUARD - 12 SMALL SEED L/H DR. | |
| 1 | 1***1 | FRONT ROLLER IDLER GUARD - 12 SMALL SEED R/H DR. | |
| 2 | 1***8 | FRONT ROLLER DRIVE GUARD - L/H DRIVE | |
| 2 | 1***9 | FRONT ROLLER DRIVE GUARD - R/H DRIVE | |
| 2 | 1***2 | FRONT ROLLER DRIVE GUARD - 12 SMALL SEED L/H DR. | |
| 2 | 1***2 | FRONT ROLLER DRIVE GUARD - 12 SMALL SEED R/H DR. | |
| 3 | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| 4 | 1***4 | SPRING LOCK WASHER | |
| 5 | 1***0 | GUARD | |
| 6 | 1***8 | SCROLL PL PLUG | |
| 7 | 2***0 | BOLT | |
| 8 | 1***3 | SPRING LOCK WASHER | |
| 9 | 1***2 | FLAT WASHER PLATED | |
| 10 | 1***0 | BELT GUARD L/H DRIVE | |
| 10 | 1***6 | BELT GUARD R/H DRIVE W 2-PANEL DECAL | |
| 10 | 1***8 | BELT GUARD R/H DRIVE W 3-PANEL DECAL | |
| 11 | 1***6 | BRACKET | |
| 11 | 1***7 | BRACKET | |
| 12 | 1***2 | RAKE-UP DECAL | |
| 13 | 1***0 | 5/16X3/4 UNC TRUSS BOLT | |
| 14 | 1***9 | ШАЙБА | |
| 15 | 1***9 | 5/16 UNC HEX NUT PLATED | |
| 16 | 1***8 | WIND GUARD | |
| 16 | 1***4 | WIND GUARD | |
| 16 | 1***5 | WIND GUARD | |
| 16 | 1***7 | WIND GUARD | |
| 17 | 1***5 | WIND GUARD BRACKET | |
| 18 | 1***6 | BRACKET | |
| 19 | 1***1 | SCREW | |
| 20 | 1***9 | ШАЙБА | |
| 21 | 1***9 | 5/16 UNC HEX NUT PLATED | |
| 22 | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| 23 | 1***4 | SPRING LOCK WASHER | |
| 24 | 1***6 | WIND GUARD | |
| 24 | 1***6 | WIND GUARD | |
| 24 | 1***9 | WIND GUARD | |
| 25 | 1***1 | SCREW | |
| 26 | 1***9 | ШАЙБА | |
| 27 | 1***9 | 5/16 UNC HEX NUT PLATED | |
| 28 | 1***6 | SHIELD | |
| 28 | 1***8 | SHIELD | |
| 28 | 1***0 | SHIELD | |
| 29 | 1***0 | 5/16X3/4 UNC TRUSS BOLT | |
| 30 | 1***9 | ШАЙБА | |
| 31 | 1***9 | 5/16 UNC HEX NUT PLATED | |
| 32 | 1***0 | 5/16X3/4 UNC TRUSS BOLT | |
| 33 | 1***9 | ШАЙБА | |
| 34 | 1***9 | 5/16 UNC HEX NUT PLATED | |
| 35 | 1***5 | SHIELD | |
| 36 | 2***7 | BOLT | |
| 37 | 1***9 | ШАЙБА | |
| 38 | 1***9 | 5/16 UNC HEX NUT PLATED | |
| 39 | 1***2 | DECAL | |
| 40 | 1***3 | DECAL | |
| 41 | 1***5 | WASHER 5/16 USS ZP | |
| 43 | 1***7 | DECAL | |
| 44 | 1***4 | DECAL | |
| 45 | 1***4 | GUARD | |
| 46 | 1***4 | FLAP | |
| 47 | 1***5 | COVER | |
| 48 | 1***3 | BELT GUARD | |
| 49 | 2***3 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP | |
| 50 | 1***2 | FLAT WASHER PLATED | |
| 51 | 1***3 | SPRING LOCK WASHER | |
| 52 | 1***8 | NUT - HEX 1/4 - 20 UNC GR 5 ZP |
