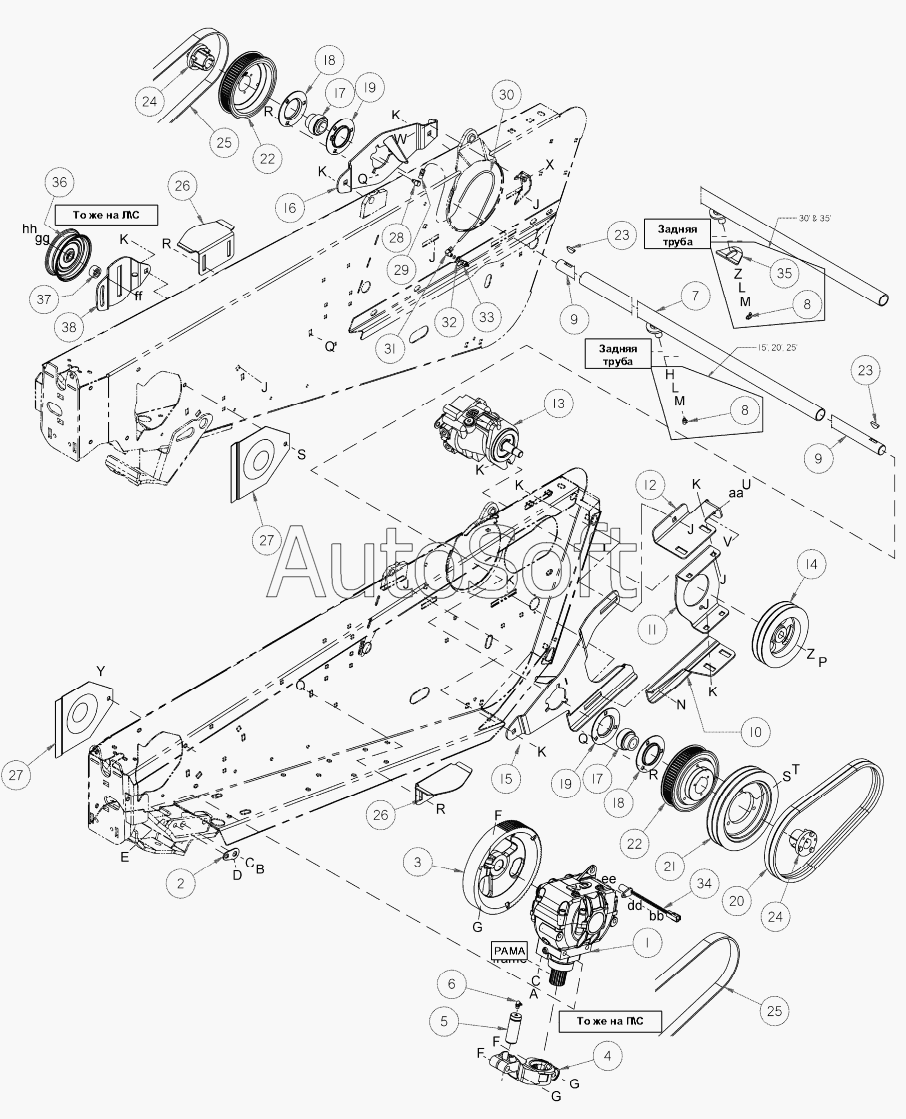

Каталог запасных частей к технике: MacDon-D50/D60/FD70 (2010). Синхронизированный привод ножа– жатки с двойным ножом
1
2
3
4
5
6
7
7
7
7
7
8
8
9
9
9
9
9
9
10
10
11
11
12
12
13
14
14
15
15
16
17
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
A
B
C
C
D
E
F
F
F
G
G
G
H
J
J
J
J
К
К
К
К
К
L
L
M
M
N
P
Q
Q
R
R
R
R
S
S
T
U
V
X
Y
Z
Z
aa
bb
dd
ee
ff
gg
hh
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 124495 | 1***5 | САЛЬНИК КОМПЛЕКТ | |
| 135500 | 1***0 | Ключ | |
| 1 | 1***2 | ПРИВОД | |
| 10 | 1***8 | ОПОРА | |
| 10 | 1***9 | ОПОРА | |
| 11 | 1***2 | ОПОРА | |
| 11 | 1***0 | ОПОРА | |
| 12 | 1***7 | ОПОРА | |
| 12 | 1***2 | ОПОРА | |
| 13 | 1***2 | МОТОР | |
| 14 | 1***2 | ШКИВ | |
| 14 | 1***4 | ШКИВ | |
| 15 | 1***7 | ОПОРА | |
| 15 | 1***2 | ОПОРА | |
| 16 | 1***1 | ОПОРА | |
| 17 | 2***9 | ПОДШИПНИК | |
| 18 | 4***6 | ФЛАНЦ | |
| 19 | 4***8 | ФЛАНЦ | |
| 2 | 1***3 | ПЛАСТИНА | |
| 20 | 1***7 | РЕМЕНЬ | |
| 20 | 1***4 | РЕМЕНЬ | |
| 21 | 1***3 | ШКИВ | |
| 22 | 1***6 | ЗВЕЗДОЧКА | |
| 23 | 1***8 | Шпонка | |
| 24 | 3***4 | ВТУЛКА | |
| 25 | 3***8 | РЕМЕНЬ | |
| 26 | 1***5 | НАПРАВЛЯЮЩАЯ | |
| 27 | 1***9 | ЩИТОК | |
| 28 | 5***7 | ФИТИНГ | |
| 29 | 1***6 | ФИТИНГ | |
| 3 | 4***3 | ШКИВ | |
| 30 | 1***8 | ШЛАНГ | |
| 31 | 1***5 | ФИТИНГ | |
| 32 | 1***8 | Шайба | |
| 33 | 5***8 | ФИТИНГ | |
| 34 | 1***5 | ДАТЧИК | |
| 35 | 1***1 | ПЛАСТИНА | |
| 36 | 3***4 | ШКИВ | |
| 37 | 1***4 | РАСПОРНАЯ ВТУЛКА | |
| 38 | 1***5 | ОПОРА | |
| 4 | 1***8 | ПЛЕЧО | |
| 5 | 1***9 | ПАЛЕЦ | |
| 6 | 2***4 | ФИТИНГ | |
| 7 | 1***0 | ТРУБА | |
| 7 | 1***1 | ТРУБА | |
| 7 | 1***3 | ТРУБА | |
| 7 | 1***4 | ТРУБА | |
| 7 | 1***5 | ТРУБА | |
| 8 | 2***0 | ФИТИНГ | |
| 9 | 1***8 | ВАЛ | |
| 9 | 1***9 | ВАЛ | |
| 9 | 1***0 | ВАЛ | |
| 9 | 1***3 | ВАЛ | |
| 9 | 1***4 | ВАЛ | |
| A | 1***0 | БОЛТ | |
| aa | 4***1 | WASHER - FLAT | |
| B | 1***9 | БОЛТ | |
| bb | 1***9 | БОЛТ | |
| C | 1***1 | ШАЙБА | |
| D | 2***1 | БОЛТ | |
| dd | 1***5 | WASHER - REG LOCK 1/4 IN NOM ID ZP | |
| E | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| ee | 1***6 | WASHER - SAE FLAT 9/32 ID X 5/8 IN OD ZP | |
| F | 2***3 | БОЛТ | |
| ff | 1***5 | БОЛТ | |
| G | 1***6 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| gg | 1***9 | WASHER-LOCK | |
| H | 6***7 | ШАЙБА | |
| hh | 1***2 | NUT | |
| J | 2***6 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP | |
| L | 1***0 | ШАЙБА | |
| M | 1***6 | NUT - HEX DT 750-10UNC | |
| N | 2***1 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP | |
| P | 1***9 | NUT - HEX LOCK DT 750-16UNF | |
| Q | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| R | 3***8 | Гайка | |
| S | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| T | 2***4 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| U | 3***9 | БОЛТ | |
| V | 2***3 | NUT - FLANGE 500-13UNC (SERR FACE) | |
| W | 1***2 | БОЛТ | |
| X | 2***9 | NUT - HEX LOCK 500-13UNC | |
| Y | 3***3 | БОЛТ | |
| Z | 1***1 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP | |
| К | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
