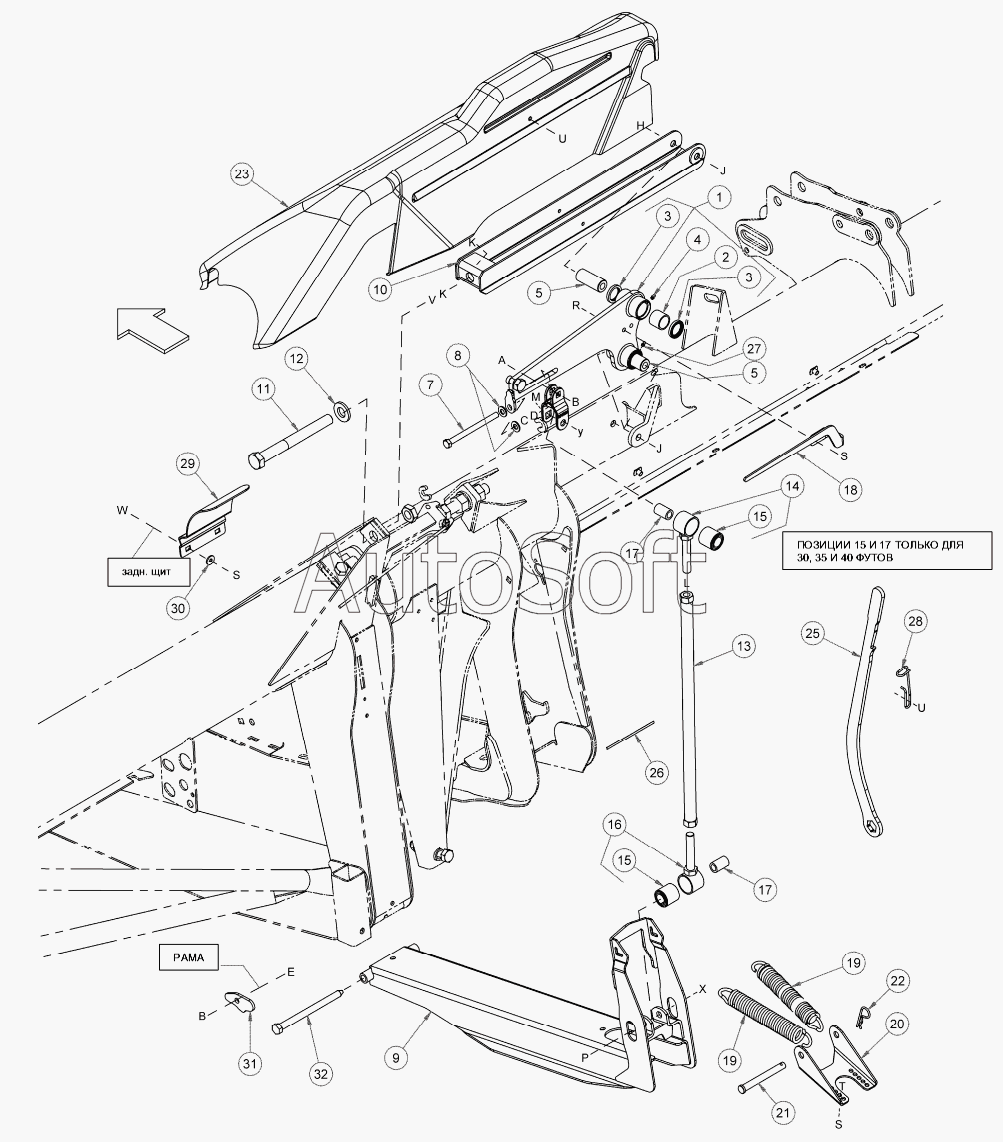

Каталог запасных частей к технике: MacDon-D50/D60/FD70 (2010). Соединение баланса крыла– FD70 Гибкая Жатка
1
1
1
1
1
1
1
2
3
3
4
5
6
6
7
8
9
9
10
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
18
19
19
20
21
22
23
23
23
23
23
23
25
26
27
28
29
29
30
31
32
A
B
B
C
D
E
H
J
J
K
K
L
M
P
R
S
S
S
U
U
V
W
X
У
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 102636 | 1***6 | NUT - HEX DT 750-10UNC | |
| 123517 | 1***7 | ГАЙКА | |
| 19957 | 1***7 | БОЛТ | |
| 30512 | 3***2 | БОЛТ | |
| 7674 | 7***4 | NUT | |
| 1 | 1***6 | ОПОРА | |
| 1 | 1***7 | ОПОРА | |
| 1 | 1***5 | ОПОРА | |
| 1 | 1***1 | ОПОРА | |
| 1 | 1***2 | ОПОРА | |
| 1 | 1***2 | ОПОРА | |
| 1 | 1***7 | ОПОРА | |
| 10 | 1***0 | ЗВЕНО | |
| 11 | 1***0 | БОЛТ | |
| 11 | 1***7 | БОЛТ | |
| 12 | 3***4 | WASHER - FLAT | |
| 13 | 1***9 | ТРУБА | |
| 13 | 1***0 | ТРУБА | |
| 14 | 1***3 | ОГОЛОВОК СТЕРЖНЯ | |
| 14 | 1***6 | ОГОЛОВОК СТЕРЖНЯ | |
| 15 | 1***0 | ВТУЛКА | |
| 16 | 1***5 | ОГОЛОВОК СТЕРЖНЯ | |
| 16 | 1***1 | ОГОЛОВОК СТЕРЖНЯ | |
| 17 | 1***9 | ПРОКЛАДКА | |
| 18 | 1***3 | Индикатор | |
| 18 | 1***1 | Индикатор | |
| 18 | 1***5 | Индикатор | |
| 19 | 1***2 | ПРУЖИНА | |
| 2 | 1***0 | ПОДШИПНИК | |
| 20 | 1***8 | ШВЕЛЛЕР | |
| 21 | 4***8 | PIN | |
| 22 | 1***5 | PIN - HAIR | |
| 23 | 1***1 | ЩИТОК | |
| 23 | 1***2 | ЩИТОК | |
| 23 | 1***8 | ЩИТОК | |
| 23 | 1***9 | ЩИТОК | |
| 23 | 1***7 | ЩИТОК | |
| 23 | 1***8 | ЩИТОК | |
| 25 | 1***0 | КЛЮЧ | |
| 26 | Д***Ь | ДЕКАЛЬ | |
| 27 | 2***1 | ФИТИНГ | |
| 28 | 1***3 | ДЕРЖАТЕЛЬ | |
| 29 | 1***6 | ЩИТОК | |
| 29 | 1***1 | ЩИТОК | |
| 3 | 1***2 | САЛЬНИК | |
| 30 | 2***5 | WASHER-FLAT | |
| 31 | 1***6 | ПЛАСТИНА | |
| 32 | 1***8 | ПАЛЕЦ | |
| 4 | 1***1 | FITTING- LUBE 1/4-28 UNF | |
| 5 | 1***2 | ПАЛЕЦ | |
| 6 | 1***6 | ВИЛКА СЕРЬГА | |
| 6 | 1***4 | ВИЛКА СЕРЬГА | |
| 7 | 5***6 | БОЛТ | |
| 8 | 1***9 | WASHER- HARDENED | |
| 9 | 1***0 | ШВЕЛЛЕР | |
| 9 | 1***4 | ШВЕЛЛЕР | |
| A | 3***5 | BOLT - RHSN 1/2 NC X 175 LG GR 5 ZP | |
| B | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| C | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| D | 2***6 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP | |
| E | 2***9 | BOLT | |
| H | 1***6 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| J | 1***4 | БОЛТ | |
| K | 1***5 | ГАЙКА | |
| L | 1***3 | NUT - HEX 3/4 - 10 UNC GR 5 ZP | |
| M | 1***5 | БОЛТ | |
| P | 3***2 | БОЛТ | |
| R | 2***4 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| S | 3***8 | Гайка | |
| T | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| U | 1***8 | ВИНТ | |
| V | 1***7 | ГАЙКА | |
| W | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| X | 1***5 | ГАЙКА | |
| У | 1***5 | ГАЙКА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
