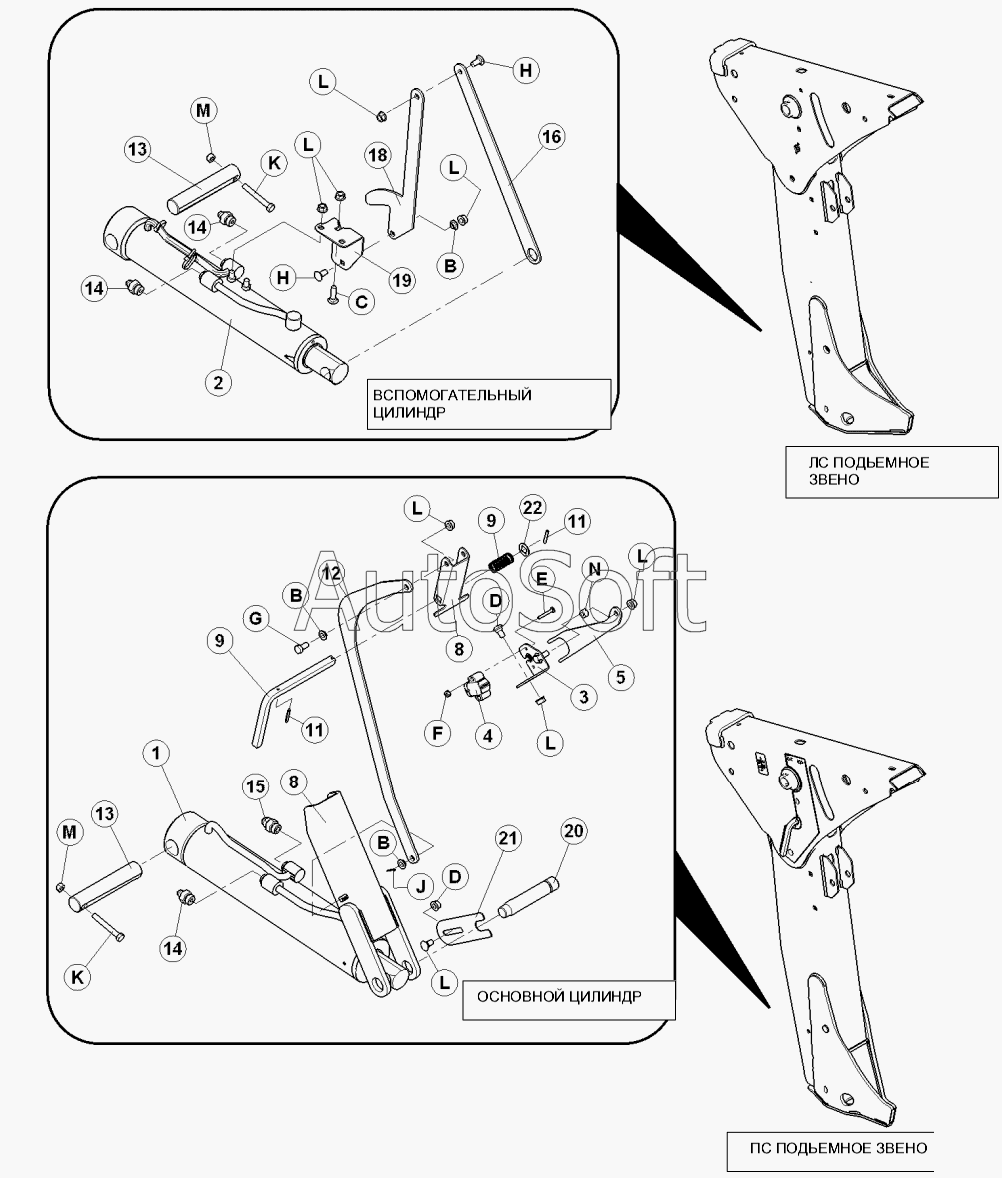

Каталог запасных частей к технике: MacDon-M155 (2010). Система подьема
1
2
3
4
5
8
8
9
9
11
11
12
13
13
14
14
14
15
16
18
19
20
21
22
B
B
B
C
D
D
E
F
G
Н
Н
J
K
K
L
L
L
L
L
L
L
M
M
N
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 166197 | 1***7 | САЛЬНИК КОМПЛЕКТ | |
| 166198 | 1***8 | КОМПЛЕКТ САЛЬНИКОВ | |
| 1 | 1***0 | ЦИЛИНДР | |
| 10 | 1***9 | SPRING-COMPRESSION | |
| 11 | 1***7 | PIN-SPRING 3/16 DIA X 125 LG | |
| 12 | 1***8 | ARM - LOCKUP LINK | |
| 13 | 1***9 | PIN – STRAIGHT | |
| 14 | 2***4 | FITTING - CONNECTOR HYD | |
| 15 | 2***0 | FITTING - CONNECTOR HYD | |
| 16 | 1***4 | BAR - HEIGHT SENSOR LINK | |
| 17 | 1***7 | ДАТЧИК | |
| 18 | 1***3 | BAR - HEIGHT SENSOR LINK | |
| 19 | 1***6 | SUPPORT - HEIGHT SENSOR | |
| 2 | 1***1 | ЦИЛИНДР | |
| 20 | 1***2 | ПАЛЕЦ | |
| 21 | 1***3 | ПЛАСТИНА | |
| 22 | 1***3 | WASHER-FLAT RD (SQ BORE) | |
| 3 | 1***5 | ОПОРА | |
| 4 | 1***4 | ДАТЧИК | |
| 5 | 1***4 | ПЛЕЧО | |
| 6 | 3***2 | ЗАЖИМ | |
| 7 | 1***8 | LOCK - HEADER, WELDT | |
| 8 | 1***7 | CHANNEL - LOCK RELEASE | |
| 9 | 1***3 | SHAFT – SQUARE | |
| A | 1***8 | BOLT - HH 3/8 NC X 55 LG GR 5 ZP | |
| B | 1***1 | WASHER-SHOULDER | |
| C | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| D | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| E | 2***7 | БОЛТ | |
| F | 2***2 | ГАЙКА | |
| G | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| J | 1***4 | PIN-COTTER 3/32 DIA X 3/4 ZP | |
| K | 3***5 | БОЛТ | |
| L | 3***8 | Гайка | |
| M | 1***9 | NUT-HEX LOCK DT 3/8-16 UNC ZP | |
| N | 1***0 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| Н | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
