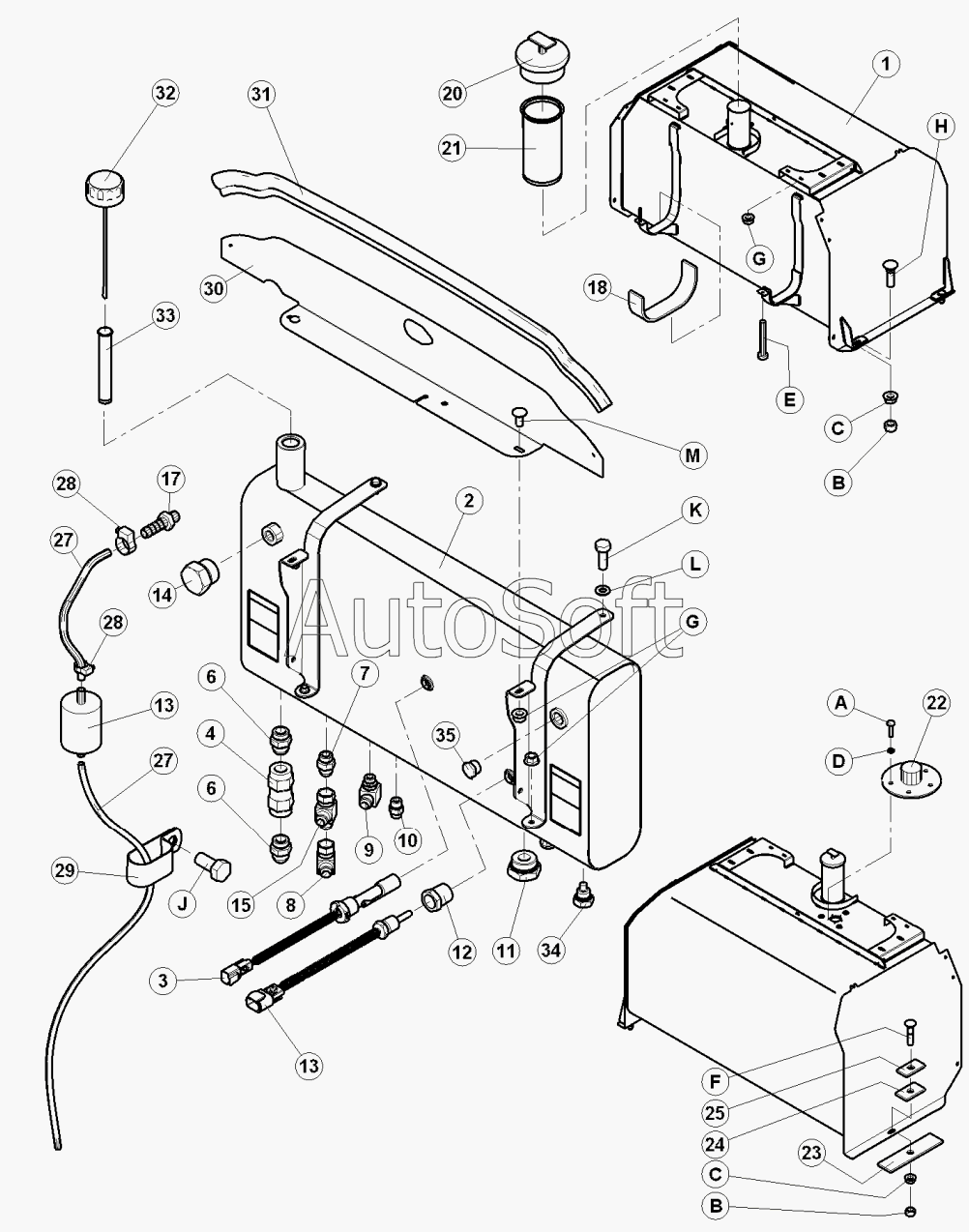

Каталог запасных частей к технике: MacDon-M155 (2010). Топливная система
1
2
3
4
6
6
7
8
9
10
11
12
13
13
14
15
17
18
20
21
22
23
24
25
27
27
28
28
29
30
31
32
33
34
35
A
B
B
C
C
D
E
F
G
Н
J
K
L
M
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 134198 | 1***8 | ОПЛЕТКА | |
| 1 | 1***6 | TANK-FUEL WELDT | |
| 10 | 1***3 | ADAPTER | |
| 11 | 1***6 | ЗАГЛУШКА | |
| 12 | 2***0 | ФИТИНГ | |
| 13 | 1***5 | ДАТЧИК | |
| 14 | 1***6 | ЗАГЛУШКА | |
| 15 | 5***6 | FITTING - HYD TEE | |
| 16 | 1***8 | FILTER-FUEL STRAINER | |
| 17 | 2***2 | FITTING - BARBED 1/8 NPT X 3/8 ID HOSE | |
| 18 | 1***5 | PAD-RUBBER | |
| 19 | 1***6 | STRAP-HYD TANK | |
| 2 | 1***8 | ГИДРАВЛИЧЕСКИЙ БАК с декалью | |
| 20 | 1***8 | CAP - FUEL TANK | |
| 21 | 1***9 | FILTER-FUEL FILLER | |
| 22 | 1***2 | SENDER-FUEL LEVEL CW GASKET LESS MTG HDWE | |
| 23 | 1***5 | PAD-RUBBER | |
| 24 | 1***3 | PAD-RUBBER | |
| 25 | 1***4 | PLATE | |
| 26 | 1***9 | HOSE-FUEL (3/8") | |
| 27 | 1***8 | ШЛАНГ | |
| 28 | 3***0 | CLAMP-HOSE GEAR TYPE | |
| 29 | 5***2 | CLAMP - INSULATED 15/16 INCH | |
| 3 | 1***3 | ДАТЧИК | |
| 30 | 1***6 | ANGLE-AIR BAFFLE (M100) | |
| 31 | 1***7 | SEAL-AIR DAM | |
| 32 | 1***6 | ЩУП | |
| 33 | 1***6 | ЭКРАН-СЕТКА | |
| 34 | 1***5 | ЗАГЛУШКА 0.875 | |
| 35 | 1***2 | БОКОВОЙ ГЛАЗОК | |
| 4 | 1***1 | КЛАПАН | |
| 5 | 5***0 | КОЛЬЦО | |
| 6 | 2***8 | FITTING - ADAPTER HYD | |
| 7 | 2***0 | FITTING - CONNECTOR HYD | |
| 8 | 5***5 | ФИТИНГ | |
| 9 | 3***9 | ФИТИНГ | |
| A | 1***7 | SCREW-MACH PHILIPS PAN HD# 10 NC X 3/4 | |
| B | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| C | 2***3 | NUT - FLANGE 500-13UNC (SERR FACE) | |
| D | 1***4 | WASHER - REG LOCK #10 NOM ID ZP | |
| E | 2***2 | BOLT - HEX HD 3/8 NC X 25 TFL GR 5 ZP | |
| F | 3***7 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP | |
| G | 3***8 | Гайка | |
| J | 5***5 | БОЛТ | |
| K | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| L | 3***5 | WASHER - HARDENED | |
| M | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| Н | 3***5 | BOLT - RHSN 1/2 NC X 175 LG GR 5 ZP |
