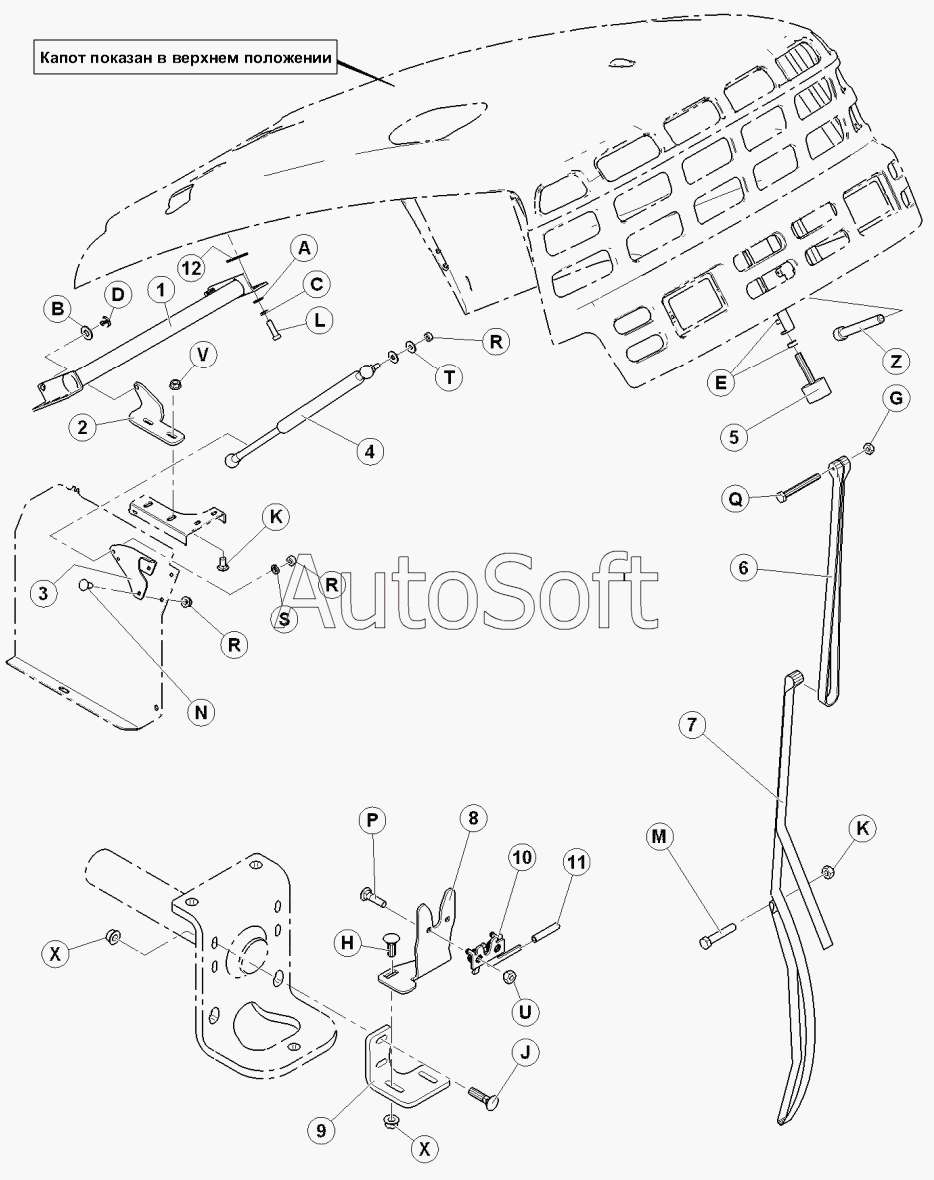

Каталог запасных частей к технике: MacDon-M155 (2010). Механизм капота
1
2
2
3
3
4
5
6
7
8
9
10
11
12
A
B
C
D
E
G
Н
J
K
K
L
M
N
P
Q
R
R
R
S
T
U
V
X
X
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | MEMBER-TORSION (HOOD PIVOT) | |
| 10 | 1***3 | ASSY-RH STIRRUP LATCH | |
| 11 | 1***7 | COVER-SOFTEX GRIP | |
| 12 | 1***2 | SHIM-HOOD-TORSION BAR | |
| 13 | 1***2 | ПРОВОДКА | |
| 2 | 1***6 | ANGLE-LH HOOD PIVOT | |
| 2 | 1***7 | ANGLE-RH HOOD PIVOT | |
| 3 | 1***6 | ЯКОРЬ | |
| 3 | 1***7 | ЯКОРЬ | |
| 4 | 1***5 | CYLINDER-GAS (HOOD) | |
| 5 | 1***4 | BUMPER – RUBBER | |
| 6 | 1***2 | STRAP – RUBBER | |
| 7 | 1***1 | STRAP-HOOD PULL | |
| 8 | 1***1 | ОПОРА ЗАМКА КАПОТА | |
| 9 | 1***7 | PLATE-LATCH MOUNT | |
| A | 1***8 | Шайба | |
| B | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| C | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| D | 1***8 | PIN-COTTER 3/16 DIA X 125 ZP | |
| E | 1***4 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP | |
| F | 1***9 | NUT-HEX LOCK DT 3/8-16 UNC ZP | |
| G | 1***4 | NUT-HEX LOCK DT 1/4-20 UNC ZP | |
| J | 2***4 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP | |
| K | 2***6 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP | |
| L | 2***4 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| M | 2***4 | BOLT - HH 3/8 NC X 20 LG GR 5 ZP | |
| N | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| P | 2***3 | BOLT - RHSN 5/16 NC X 125 LG GR 5 ZP | |
| Q | 3***8 | BOLT - HH 1/4 NC X 225 LG GR 5 ZP | |
| R | 3***5 | NUT-HEX M10 X 15 ZP CLASS 10 STYLE 1 | |
| S | 3***2 | WASHER-LOCK SPRING M10 ZP | |
| T | 3***5 | WASHER-FLAT M10 ZP | |
| U | 3***9 | NUT-SPECIAL | |
| V | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| W | 1***6 | БОЛТ | |
| X | 3***8 | Гайка | |
| Н | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
