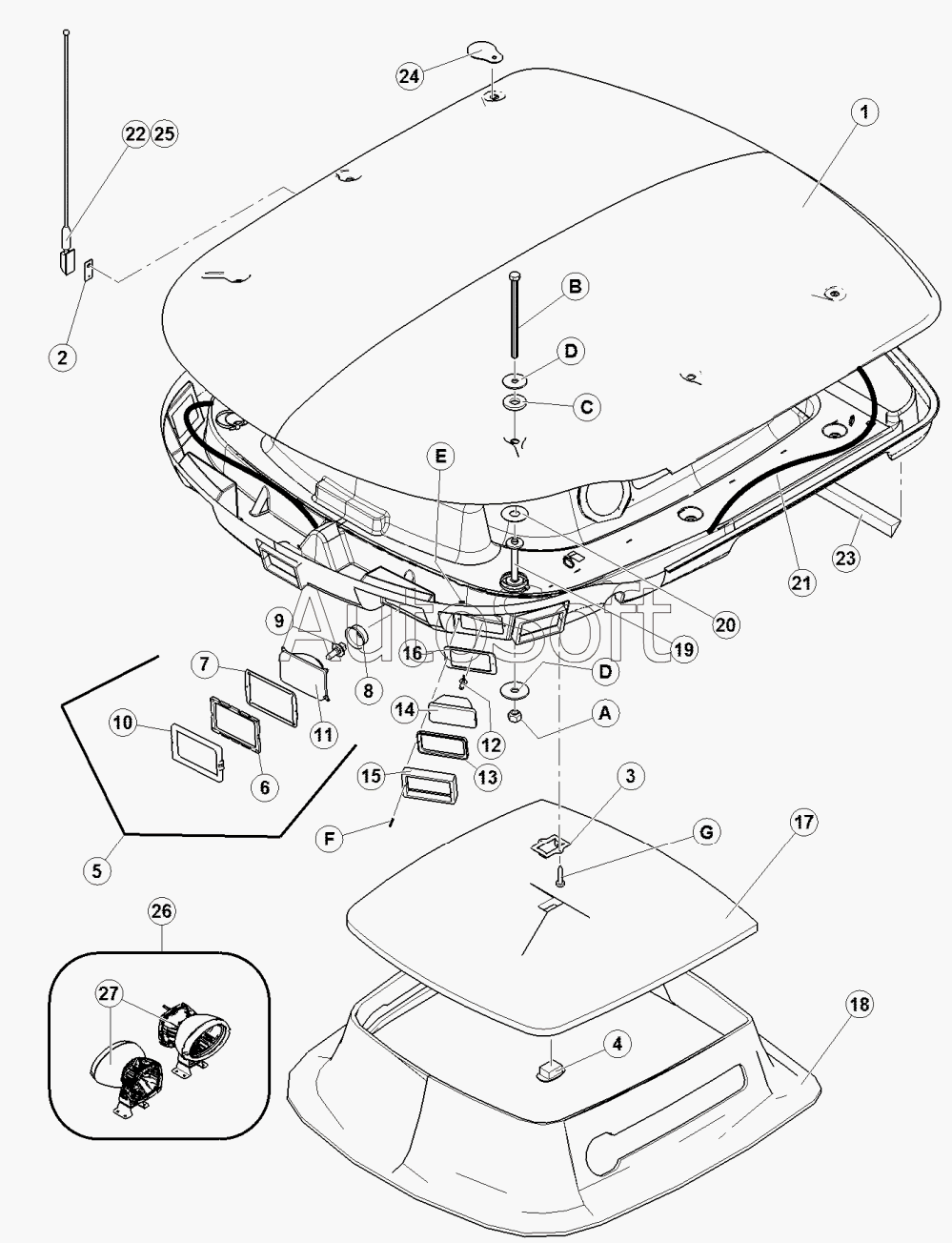

Каталог запасных частей к технике: MacDon-M155 (2010). Крыша и головная часть
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
A
B
C
D
D
E
F
G
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | КРЫША | |
| 10 | 1***4 | BEZEL-ABL ROAD LIGHT | |
| 11 | 1***5 | OPTICAL UNIT-ABL ROAD LIGHT | |
| 12 | 1***3 | BULB - 12V, 55W | |
| 13 | 1***7 | GASKET-RUBBER | |
| 14 | 1***6 | LIGHT - 3 X 5 OPTICAL UNIT | |
| 15 | 1***5 | BEZEL - WORK LIGHT | |
| 16 | 1***0 | GASKET - WORK LIGHT | |
| 17 | 1***8 | ИЗОЛЯТОР | |
| 18 | 1***2 | ИЗОЛЯТОР | |
| 19 | 4***3 | SPACER WELDT | |
| 2 | 1***9 | BAR | |
| 20 | 4***0 | ШАЙБА | |
| 21 | 1***5 | ЭЛЕКТРОПРОВОДКА КРЫШИ | |
| 22 | 1***2 | ANTENNA – RADIO | |
| 23 | 1***6 | INSULATOR-FOAM | |
| 24 | 1***8 | ОПОРА | |
| 25 | 1***3 | CAPACITOR-RADIO ANTENNA | |
| 26 | B***6 | КОМПЛЕКТ | |
| 27 | 1***9 | ФАРА | |
| 3 | 1***7 | SUPPORT-AMBIENT LIGHT | |
| 4 | 1***8 | LIGHT-AMBIENT | |
| 5 | 1***8 | ASSY-ABL ROADLIGHT | |
| 6 | 1***6 | GASKET-INNER | |
| 7 | 1***7 | GASKET-OUTER | |
| 8 | 1***6 | INSULATOR-RUBBER BOOT (ABL ROADLITE) | |
| 9 | 1***7 | LIGHT-H4 BULB 12 VOLT 60/55 WATT | |
| A | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| B | 3***7 | BOLT - HH 1/2 NC X 75 LG GR5 ZP | |
| C | 4***5 | WASHER - RUBBER | |
| D | 4***2 | WASHER - FLAT | |
| E | 4***3 | NUT-SPRING | |
| F | 3***9 | SCREW-MACH PHILIPS PAN HD # 6 NC X 10 LG ZP | |
| G | 3***2 | SCREW-PHILIPS PAN HD # 8 X 3/4 LG ZP |
