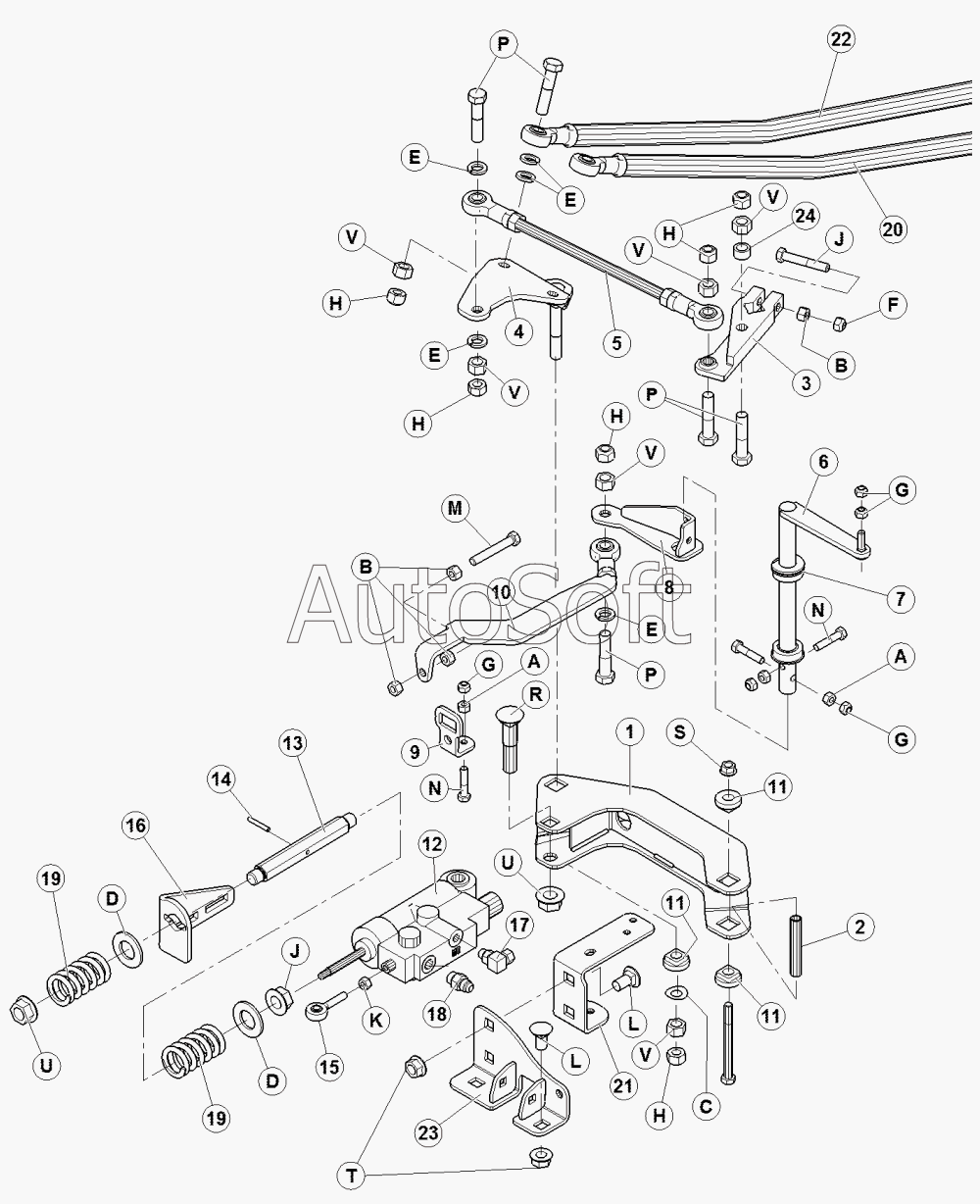

Каталог запасных частей к технике: MacDon-M155 (2010). Рулевое и контроль наземной скорости (под каб)
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
A
B
B
B
C
D
D
E
E
E
E
F
G
G
G
Н
Н
Н
Н
Н
J
J
K
L
L
M
N
N
P
R
S
T
U
U
V
V
V
V
V
V
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 111990 | 1***0 | САЛЬНИК КОМПЛЕКТ | |
| 1 | 1***0 | ДЕРЖАТЕЛЬ В СБОРЕ | |
| 10 | 1***3 | ЗВЕНО | |
| 11 | 1***0 | BUSHING – PLASTIC | |
| 12 | 1***9 | КЛАПАН | |
| 13 | 1***9 | ВАЛ | |
| 14 | 1***7 | PIN-SPRING 3/16 DIA X 125 LG | |
| 15 | 1***3 | СОЕДИНЕНИЕ | |
| 16 | 1***2 | ОПОРА | |
| 17 | 1***7 | ФИТИНГ, КОЛЕНО | |
| 18 | 1***7 | КЛАПАН CHECK | |
| 19 | 1***7 | ПРУЖИНА | |
| 2 | 1***2 | ПРОКЛАДКА | |
| 20 | 1***5 | СТЕРЖЕНЬ | |
| 21 | 1***5 | ОПОРА | |
| 22 | 1***7 | СТЕРЖЕНЬ | |
| 23 | 1***9 | ОПОРА | |
| 24 | 1***4 | ПРОКЛАДКА | |
| 3 | 1***1 | ПЛЕЧО | |
| 4 | 1***5 | ОСЬ | |
| 5 | 1***1 | СТЕРЖЕНЬ | |
| 6 | 1***7 | ВАЛ | |
| 7 | 1***8 | ПОДШИПНИК | |
| 8 | 1***6 | ПЛЕЧО | |
| 9 | 1***5 | УГОЛОК СЕРВО | |
| A | 1***9 | 5/16 UNC HEX NUT PLATED | |
| B | 1***0 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| C | 1***0 | WASHER-CURVED SPRING | |
| D | 1***2 | WASHER | |
| E | 1***8 | WASHER-LOCK | |
| F | 1***9 | NUT-HEX LOCK DT 3/8-16 UNC ZP | |
| G | 1***0 | NUT-HEX LOCK DT 5/16-18 UNC ZP | |
| J | 2***5 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP | |
| K | 2***4 | ГАЙКА | |
| L | 2***6 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP | |
| M | 2***2 | BOLT - HEX HD 3/8 NC X 25 TFL GR 5 ZP | |
| N | 2***8 | БОЛТ | |
| P | 2***8 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP | |
| Q | 2***3 | БОЛТ | |
| R | 2***2 | БОЛТ | |
| S | 3***8 | Гайка | |
| T | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| U | 5***5 | Гайка | |
| V | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| W | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| X | 1***6 | WASHER | |
| Н | 1***7 | NUT - HEX LOCK DT 500-13UNC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
