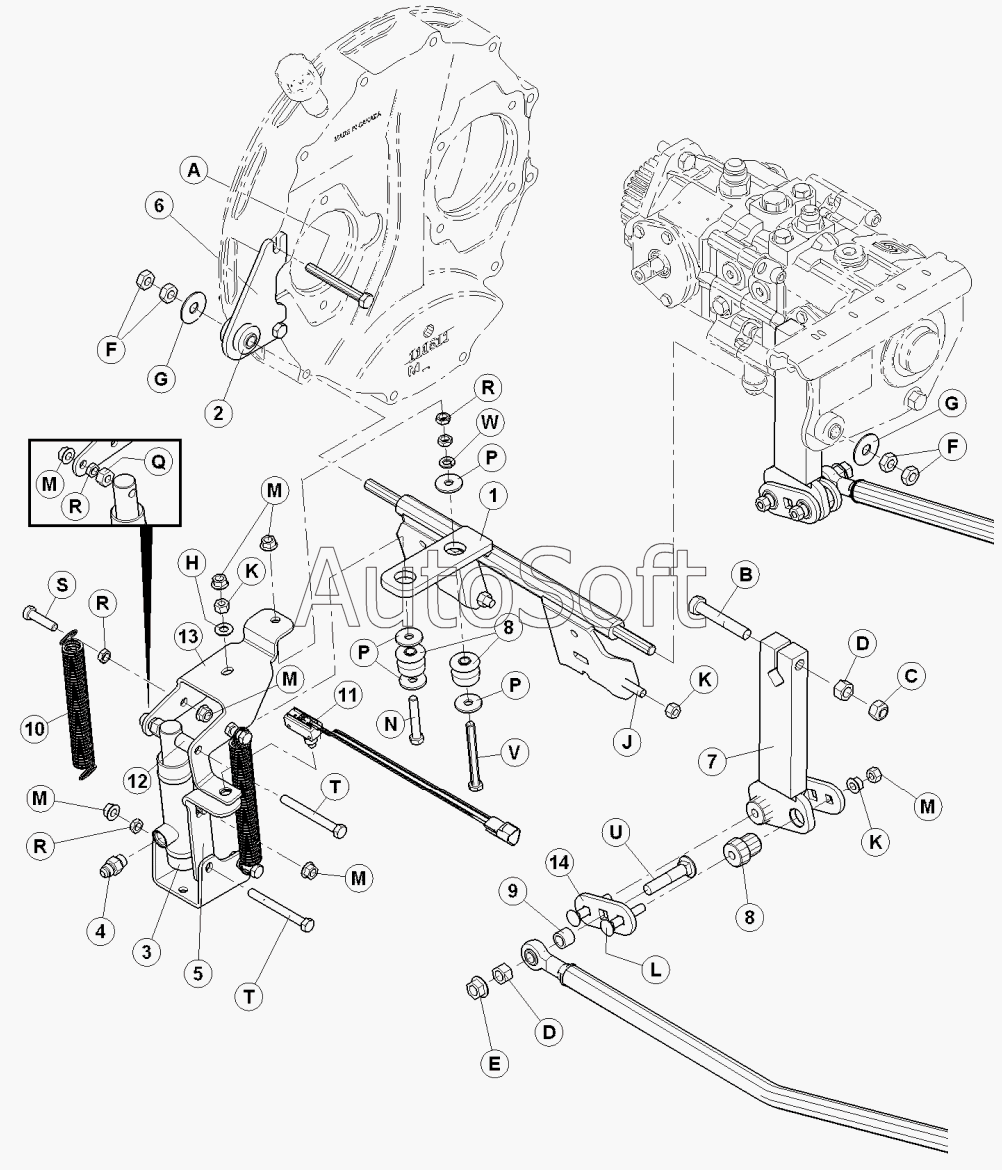

Каталог запасных частей к технике: MacDon-M155 (2010). Нейтральный замок и вертикаль. Рычаги
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
A
B
C
D
D
E
F
F
G
G
H
J
K
K
K
L
M
M
M
M
M
M
N
P
P
P
Q
R
R
R
R
S
T
T
U
V
W
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 139119 | 1***9 | ПРОВОДКА | |
| 1 | 1***6 | ВАЛ | |
| 10 | 1***7 | ПРУЖИНА | |
| 11 | 1***3 | SWITCH-PLUNGER LIMIT | |
| 12 | 1***9 | ШЛАНГ | |
| 13 | 1***5 | ПЛЕЧО | |
| 14 | 1***2 | BAR-BUSHING | |
| 2 | 5***0 | BUSHING – RUBBER | |
| 3 | 1***9 | ЦИЛИНДР | |
| 4 | 1***3 | FITTING - CONNECTOR HYD | |
| 5 | 1***4 | ПЛАСТИНА | |
| 6 | 1***1 | ПОДВЕСКА НА ДВИГАТЕЛЕ С ВТУЛКОЙ | |
| 7 | 1***1 | ARM-PINTLE WELDT | |
| 8 | 3***1 | INSULATOR-RUBBER | |
| 9 | 1***1 | SPACER | |
| A | 3***2 | БОЛТ | |
| B | 1***2 | BOLT-HH 1/2 NC X 30 LG GR 8 ZP | |
| C | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| D | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| E | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| F | 1***7 | ГАЙКА | |
| G | 3***7 | ШАЙБА | |
| H | 1***8 | Шайба | |
| J | 5***8 | BOLT - RHSN 3/8 NC X 15 TFL GR 5 ZP | |
| K | 1***0 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| L | 2***5 | BOLT - RHSN 3/8 NC X 225 LG GR 5 ZP | |
| M | 3***8 | Гайка | |
| N | 0***5 | БОЛТ | |
| P | 1***9 | ШАЙБА | |
| Q | 0***4 | ГАЙКА | |
| R | 1***4 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP | |
| S | 2***1 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| T | 2***2 | БОЛТ | |
| U | 2***9 | BOLT - RHSN 1/2 NC X 25 LG GR 5 ZP | |
| V | 1***9 | БОЛТ | |
| W | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
