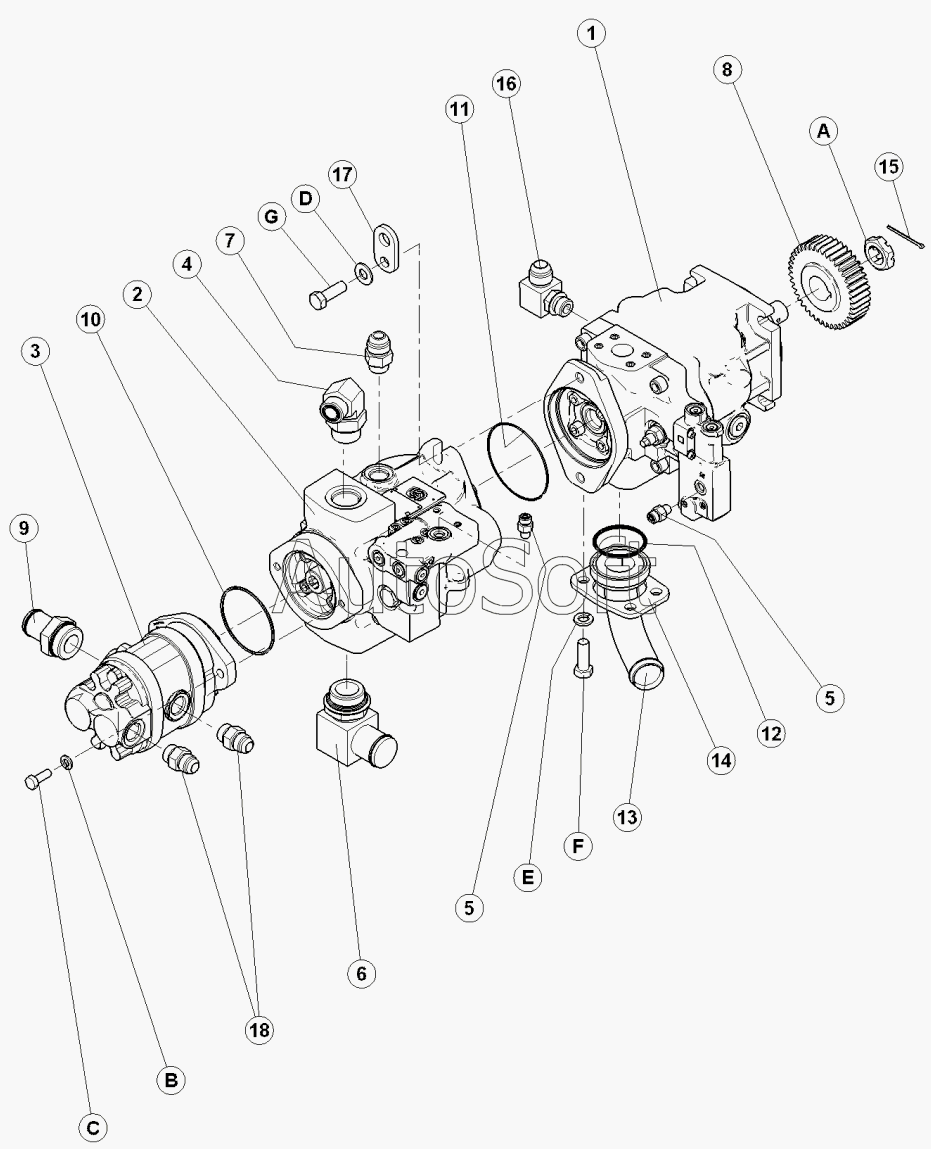

Каталог запасных частей к технике: MacDon-M155 (2010). Hасос привода жатки в сборе
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
A
B
C
D
E
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 135868 | 1***8 | O-КОЛЬЦО | |
| 135957 | 1***7 | O-КОЛЬЦО | |
| 50220 | 5***0 | КОЛЬЦО | |
| 50223 | 5***3 | O-КОЛЬЦО | |
| 1 | 1***9 | НАСОС | |
| 10 | 4***2 | O-RING | |
| 11 | 1***6 | O-RING | |
| 12 | 1***7 | O-RING | |
| 13 | 1***3 | ELBOW - 15 IN HOSE - 2 IN SPLIT FLANGE | |
| 14 | 1***5 | PLATE | |
| 15 | 2***6 | ШПЛИНТ | |
| 16 | 3***9 | ФИТИНГ | |
| 17 | 1***4 | ОПОРА | |
| 18 | 3***5 | FITTING - CONNECTOR HYD | |
| 2 | 1***0 | НАСОС | |
| 3 | 1***7 | НАСОС | |
| 4 | 1***1 | ФИТИНГ | |
| 5 | 1***5 | ФИТИНГ | |
| 6 | 1***5 | ФИТИНГ | |
| 7 | 3***0 | ФИТИНГ | |
| 8 | 1***7 | ШЕСТЕРНЯ | |
| 9 | 1***4 | ФИТИНГ | |
| A | 1***5 | ГАЙКА | |
| B | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| C | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| D | 1***9 | WASHER- HARDENED | |
| E | 1***8 | WASHER-LOCK | |
| F | 1***3 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
