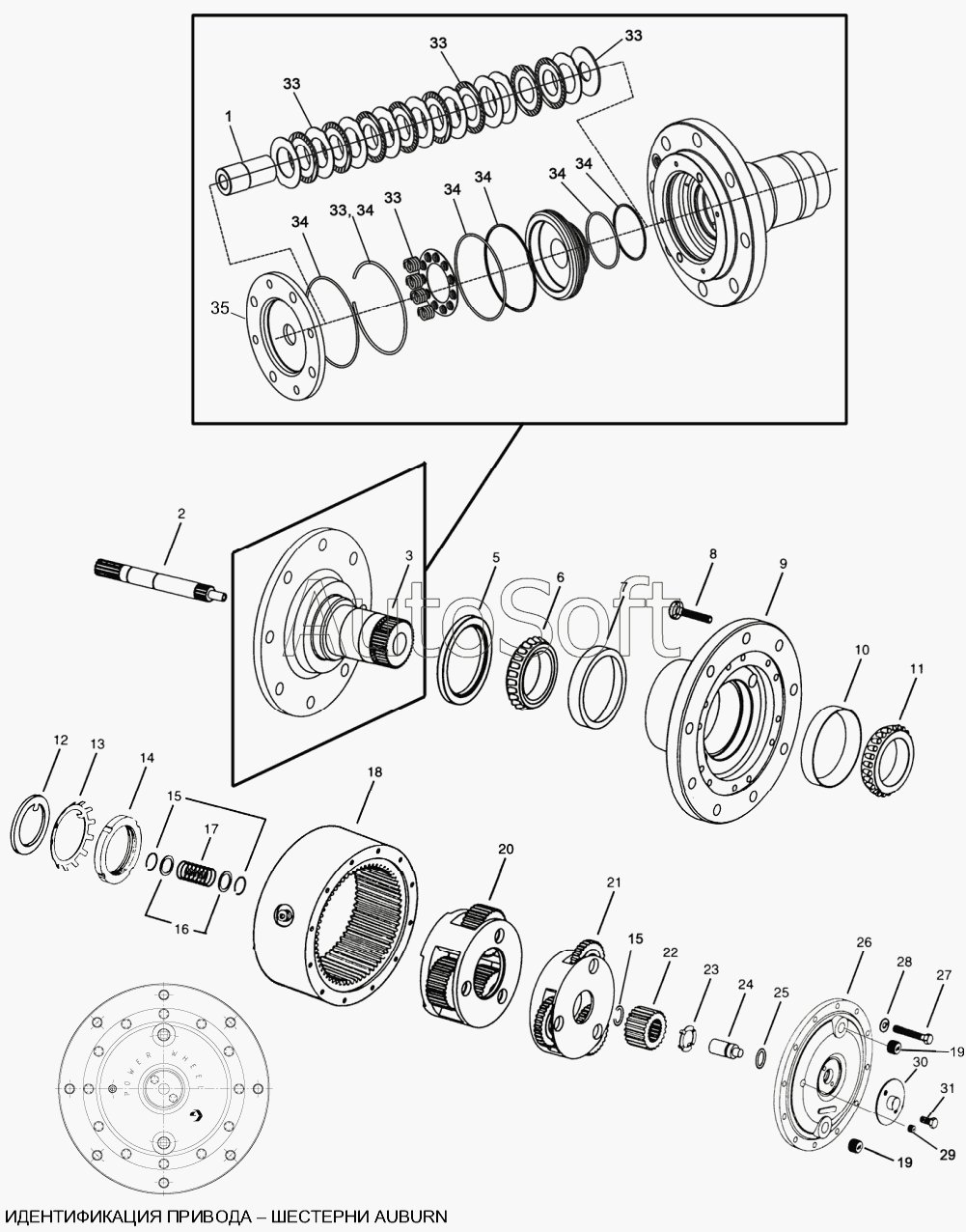

Каталог запасных частей к технике: MacDon-M155 (2010). Колесо модели 8В - с шестернёй AUBURN
27
19
19
20
21
22
23
24
25
26
18
28
29
30
31
33
33
33
33
33
34
34
34
34
34
34
35
10
1
2
3
5
6
7
8
9
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 163614 | 1***4 | ПРИВОД | |
| 1 | 1***2 | МУФТА | |
| 2 | 1***7 | ВАЛ | |
| 3 | 1***4 | ВАЛА | |
| 5 | 1***3 | SEAL – OIL | |
| 6 | 1***2 | BEARING – CONE | |
| 7 | 1***1 | BEARING – CUP | |
| 8 | 4***0 | BOLT - WHEEL (PRESS-IN) 5/8 NF X 60 LG | |
| 9 | 1***8 | HUB | |
| 10 | 1***0 | BEARING – CUP | |
| 11 | 1***9 | BEARING – CONE | |
| 12 | 1***7 | WASHER – THRUST | |
| 13 | 1***6 | WASHER - EXT TOOTH LOCK | |
| 14 | 1***5 | NUT - BEARING LOCK | |
| 15 | 4***2 | RING-RETAINING | |
| 16 | 4***7 | WASHER – THRUST | |
| 17 | 4***6 | SPRING-DISENGAGE | |
| 18 | 1***8 | GEAR – RING | |
| 19 | 3***3 | PLUG - MAGNETIC PIPE SQ SOCKET | |
| 20 | 1***4 | КАРЕТКА В СБОРЕ | |
| 21 | 1***7 | КАРЕТКА В СБОРЕ | |
| 22 | 1***6 | ШЕСТЕРНЯ | |
| 23 | 3***0 | WASHER-THRUST | |
| 24 | 1***3 | SHAFT- DISENGAGE PLUNGER | |
| 25 | 1***5 | O-RING (4 LOBED) | |
| 26 | 4***4 | COVER – LARGE | |
| 27 | 4***9 | BOLT - HEX HD | |
| 28 | 3***1 | WASHER-HARDENED | |
| 29 | 5***1 | PLUG-PIPE DRYSEAL 025 NPT | |
| 30 | 3***5 | COVER-DISENGAGE | |
| 31 | 1***9 | BOLT - HEX HD 5/16 NC X 05 LG GR 5 ZP | |
| 33 | 1***5 | KIT - FRICTION DISK | |
| 34 | 1***6 | SEAL KIT - POWER WHEEL BRAKE | |
| 35 | 1***3 | ПЛАСТИНА |
