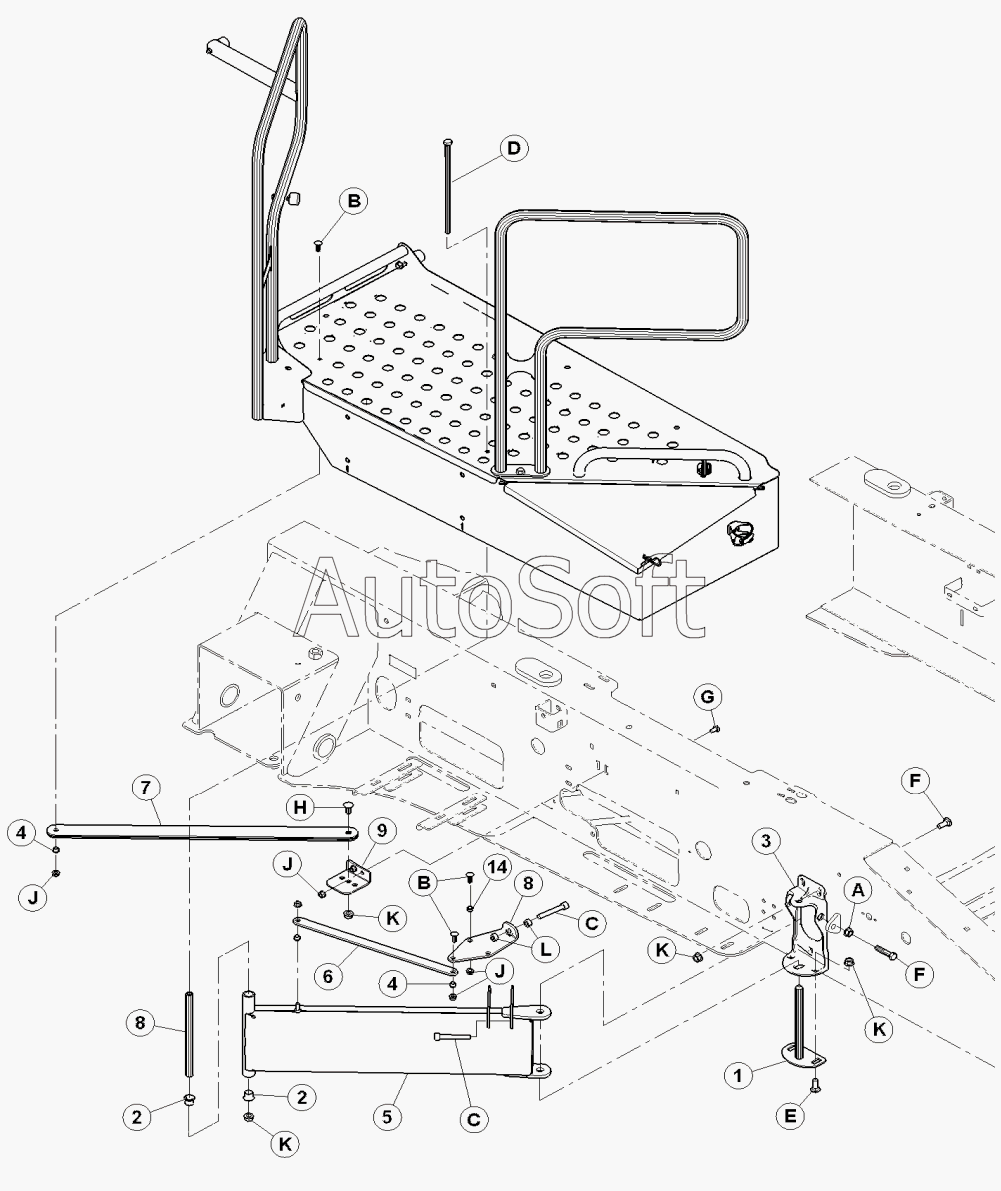

Каталог запасных частей к технике: MacDon-M155 (2010). Механизм платформы
1
2
2
3
4
4
5
6
7
8
8
9
A
B
B
C
C
D
E
E
F
F
G
Н
J
J
J
K
K
K
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | HINGE-WELDT | |
| 10 | 1***3 | ЗВЕНО | |
| 2 | 1***0 | BUSHING-TEFLON | |
| 3 | 1***7 | ОПОРА ШАРНИРНАЯ ПЛАТФОРМЫ | |
| 4 | 1***0 | ВТУЛКА БРОНЗОВАЯ. | |
| 5 | 1***8 | ОПОРА СВАРНАЯ , СВАРН | |
| 6 | 1***7 | ЗВЕНО ПЛАТФОРМЫ | |
| 7 | 1***4 | ПЛЕЧО ПЛАТФОРМЫ | |
| 8 | 1***2 | ТРУБКА ШАРНИР | |
| 9 | 1***1 | ANGLE-PLATFORM ARM PIVOT | |
| A | 2***3 | NUT - FLANGE 500-13UNC (SERR FACE) | |
| B | 1***6 | БОЛТ | |
| C | 1***0 | BOLT-HEX HD M12-175 X 80 ZN PL | |
| D | 1***8 | БОЛТ | |
| E | 2***1 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP | |
| F | 2***8 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP | |
| G | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| J | 3***8 | Гайка | |
| K | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| L | 1***6 | NUT- HEX M12 X 175 ZP CLASS 10 STYLE 1 | |
| Н | 2***8 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP |
