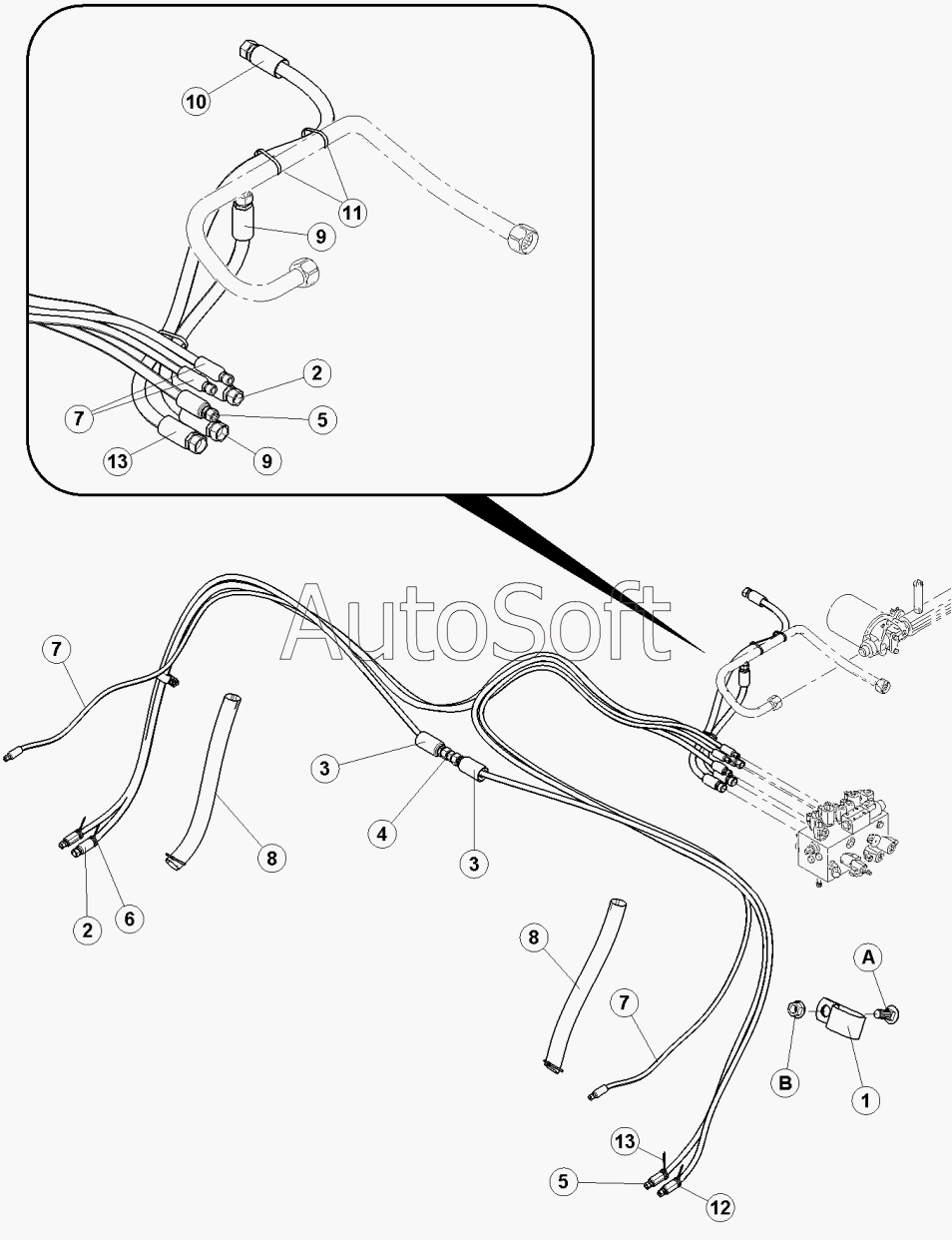

Каталог запасных частей к технике: MacDon-M155 (2010). Гидравлика подьема
1
2
2
3
3
4
5
5
6
7
7
7
8
8
9
9
10
11
12
13
13
A
B
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | ЗАЖИМ | |
| 10 | 1***2 | ШЛАНГ | |
| 11 | 2***3 | FASTENER - CABLE TIE BLACK | |
| 12 | 4***2 | FASTENER-CABLE TIE RED | |
| 13 | 4***1 | FASTENER-CABLE TIE-YELLOW | |
| 2 | 1***8 | HOSE - HYDRAULIC- LIFT | |
| 3 | 1***6 | HOSE - SLAVE LIFT CYL BASE TO CTR JOINER | |
| 4 | 3***5 | FITTING - UNION HYD | |
| 5 | 1***7 | HOSE - HYDRAULIC LIFT RETURN | |
| 6 | 4***2 | FASTENER-CABLE TIE WHITE | |
| 7 | 1***3 | ШЛАНГ | |
| 8 | 1***0 | SLEEVE | |
| 9 | 1***5 | ШЛАНГ | |
| A | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| B | 3***8 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
