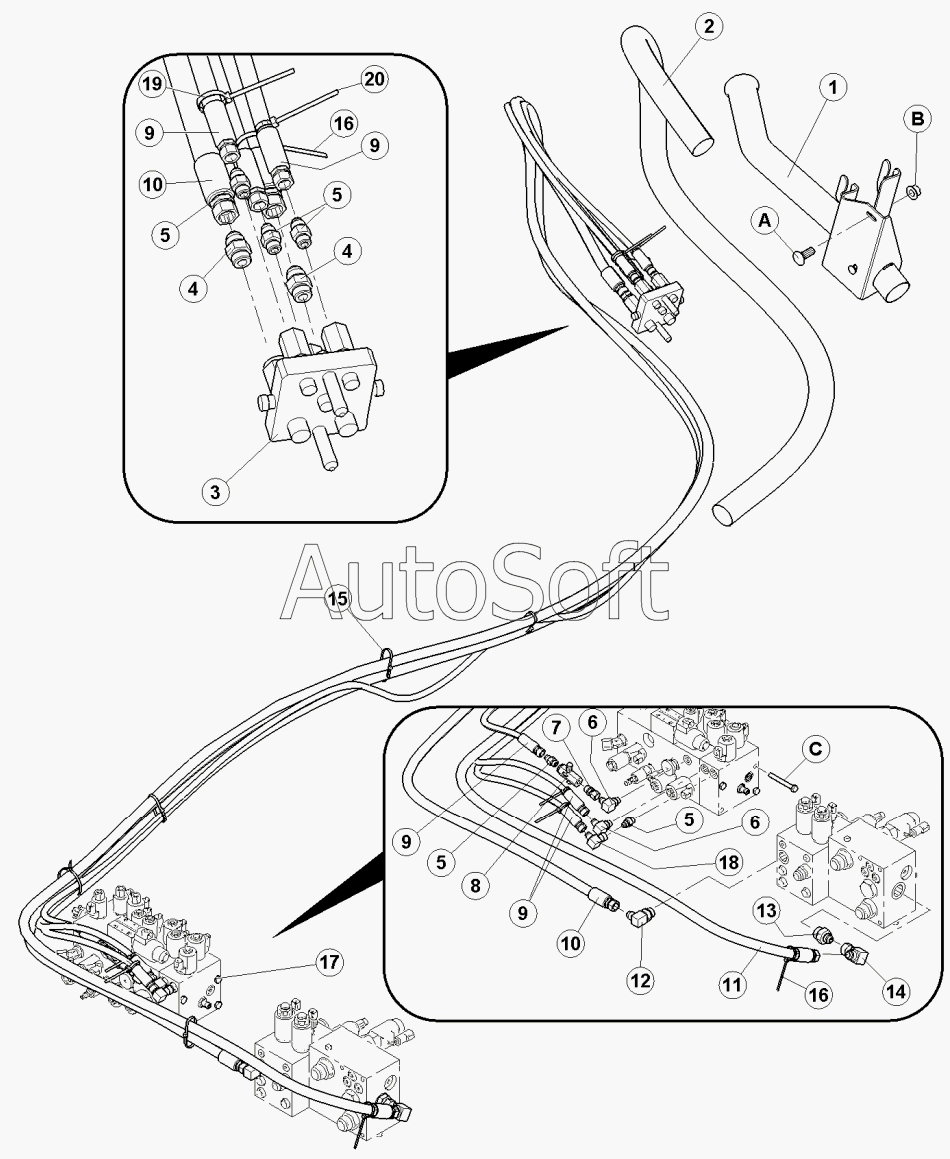

Каталог запасных частей к технике: MacDon-M155 (2010). Комплект гидравл. мотовила полотняной жатки
12
21568
30228
19965
20
19
18
17
16
16
15
14
13
11
10
10
9
9
9
9
8
7
6
6
5
5
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 19965 | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| 21568 | 2***8 | BOLT - HH 3/8 NC X 30 LG GR 5 ZP | |
| 30228 | 3***8 | Гайка | |
| B5577 | B***7 | КОМПЛЕКТ МОТОВИЛА ПОЛОТНЯНОЙ ЖАТКИ | |
| 1 | 1***0 | SUPPORT-RH HOSES, WELD'T | |
| 2 | 1***6 | SLEEVE-HOSE | |
| 3 | 1***8 | COUPLING-MULTI LINK C/W seal kits, cplrs, dowel AND screw kits listed below | |
| 4 | 2***0 | FITTING - CONNECTOR HYD | |
| 5 | 1***3 | FITTING - CONNECTOR HYD | |
| 6 | 3***2 | FITTING - ELBOW 90° HYD | |
| 7 | 1***5 | FITTING - ADAPTER HYD | |
| 8 | 1***4 | VALVE | |
| 9 | 1***4 | HOSE-HYD | |
| 10 | 1***2 | HOSE-HYD | |
| 11 | 1***3 | HOSE-HYD | |
| 12 | 2***1 | FITTING - ELBOW 90° HYD | |
| 13 | 1***4 | FITTING - ADAPTER HYD | |
| 14 | 3***6 | FITTING - ELBOW 90° HYD | |
| 15 | 2***3 | FASTENER - CABLE TIE BLACK | |
| 16 | 4***1 | FASTENER-CABLE TIE-YELLOW | |
| 17 | 1***5 | ASSY-AUX LIFT VALVE BLOCK (REEL FORE AFT-DWA) | |
| 18 | 1***7 | FITTING - ELBOW 90° HYD | |
| 19 | 4***2 | FASTENER-CABLE TIE RED | |
| 20 | 4***7 | FASTENER-CABLE TIE GREEN |
