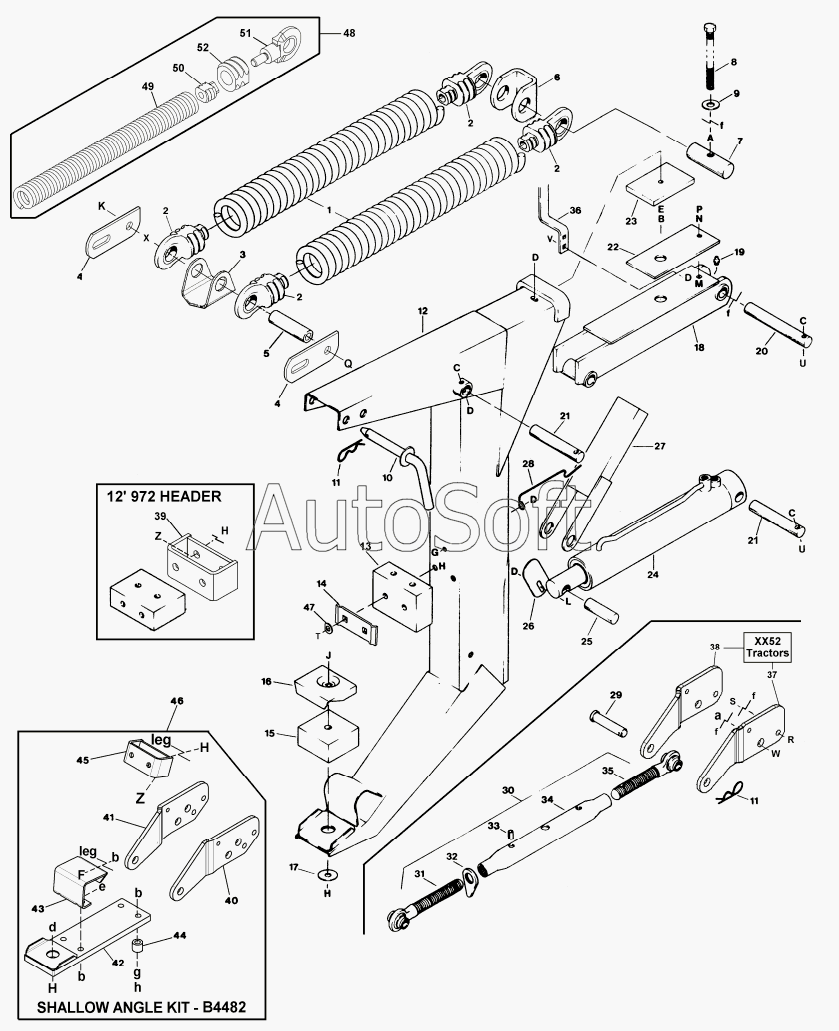

Каталог запасных частей к технике: MacDon-9250 (2010). LIFT LINKAGE
1
2
2
2
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
B
C
C
C
D
D
D
D
D
E
F
G
H
H
H
H
H
J
K
L
M
N
P
Q
R
S
T
T
U
U
V
W
X
Z
Z
a
b
b
b
d
e
g
h
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45961 | 4***1 | SUPPORT | |
| 1 | 4***8 | SPRING | |
| 10 | 1***9 | PIN | |
| 11 | 1***5 | PIN - HAIR | |
| 12 | 4***1 | SUPPORT | |
| 13 | 4***7 | BLOCK | |
| 14 | 4***6 | BAR | |
| 15 | 4***8 | ПОДУШКА | |
| 16 | 4***5 | SUPPORT | |
| 17 | 1***5 | WASHER - FLAT | |
| 18 | 4***7 | ARM | |
| 19 | 2***7 | ФИТИНГ | |
| 2 | 4***1 | INSERT-SPRING | |
| 20 | 4***0 | PIN | |
| 21 | 4***8 | PIN | |
| 22 | 4***8 | PLATE | |
| 23 | 4***7 | PAD- RUBBER | |
| 24 | C***R | CYLINDER | |
| 25 | 4***3 | PIN | |
| 26 | 4***2 | BAR | |
| 27 | 4***7 | STOP | |
| 28 | 4***4 | HOOK | |
| 29 | 2***2 | ПАЛЕЦ | |
| 3 | 1***6 | SUPPORT | |
| 30 | 4***4 | JOINT ASSEMBLY | |
| 31 | 4***2 | JOINT | |
| 32 | 4***3 | COLLAR | |
| 33 | P***N | PIN | |
| 34 | 4***4 | TUBE | |
| 35 | 4***1 | JOINT | |
| 36 | 4***0 | BAR | |
| 37 | 1***9 | PLATE | |
| 38 | 1***0 | PLATE | |
| 39 | 1***3 | SUPPORT | |
| 4 | 1***4 | BAR | |
| 40 | 1***6 | PLATE | |
| 41 | 1***7 | PLATE | |
| 42 | 1***1 | SPACER | |
| 43 | 1***2 | CHANNEL | |
| 44 | 1***5 | TUBE | |
| 45 | 1***3 | SUPPORT | |
| 46 | B***2 | KIT | |
| 47 | 3***9 | WASHER | |
| 48 | B***3 | KIT | |
| 49 | 4***6 | SPRING | |
| 5 | 1***5 | TUBE - PIVOT SUSPENSION | |
| 50 | 4***7 | INSERT- MACH | |
| 51 | 1***7 | ВСТАВКА | |
| 52 | 1***8 | ВСТАВКА | |
| 6 | 4***1 | CLEVIS | |
| 7 | 4***5 | PIN – STRAIGHT | |
| 8 | 4***4 | DRAW BOLT | |
| 9 | 3***1 | WASHER - HARDENED | |
| a | 1***6 | NUT - HEX DT 750-10UNC | |
| A | 1***2 | NUT | |
| B | 2***1 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| b | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| C | 2***4 | BOLT - HH 3/8 NC X 20 LG GR 5 ZP | |
| D | 3***8 | Гайка | |
| d | 3***9 | BOLT - RHSN 1/2 NC X 35 LG GR 5 ZP | |
| E | 1***8 | Шайба | |
| e | 2***5 | БОЛТ | |
| F | 2***8 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP | |
| f | R***F | PUMP – triple gear | |
| g | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| G | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| H | 2***9 | NUT - HEX LOCK 500-13UNC | |
| h | 2***8 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP | |
| J | 3***6 | БОЛТ | |
| K | 1***9 | NUT - HEX LOCK DT 750-10UNC | |
| L | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| M | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| N | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| P | 1***0 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| Q | 3***7 | BOLT - HH 3/4 NC X 65 LG GR 5 ZP | |
| R | 1***3 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | |
| S | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| T | 2***7 | BOLT | |
| T | 3***1 | BOLT - HH 1/2 NC X 325 LG GR 5 ZP | |
| U | 1***9 | NUT-HEX LOCK DT 3/8-16 UNC ZP | |
| V | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| W | 1***5 | BOLT | |
| X | 1***1 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP | |
| Z | 2***5 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP |
