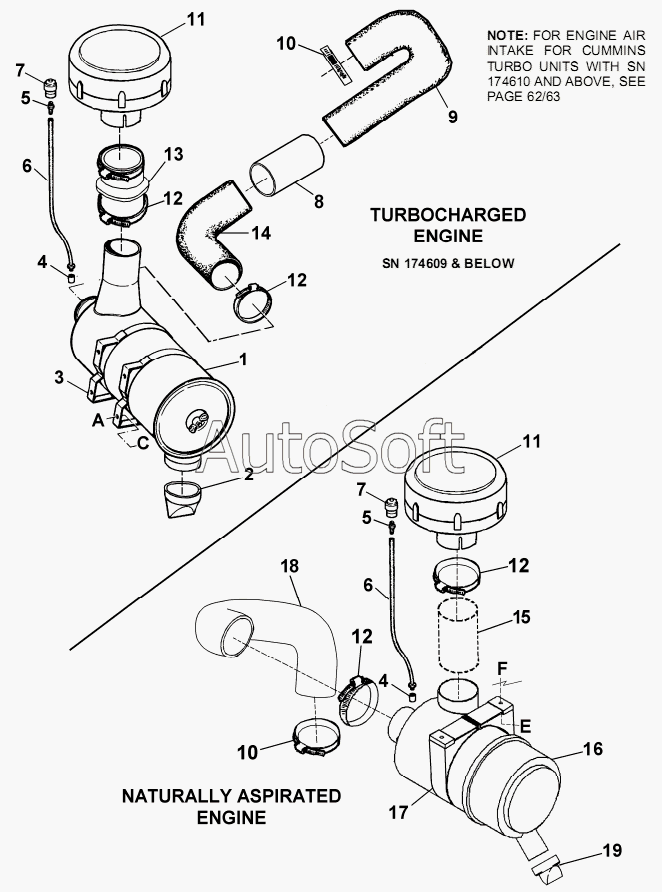

Каталог запасных частей к технике: MacDon-9250 (2010). ENGINE AIR INTAKE – CUMMINS ENGINE TRACTOR UNITS
1
2
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
12
12
13
14
15
16
17
18
19
A
C
E
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20424 | 2***4 | NUT | |
| 1 | 1***0 | CLEANER | |
| 10 | 5***3 | CLAMP | |
| 11 | 1***1 | CLEANER | |
| 12 | 1***0 | CLAMP | |
| 13 | 1***1 | HOSE | |
| 14 | 1***7 | HOSE ELBOW | |
| 15 | C***R | COVER | |
| 16 | 1***1 | CLEANER | |
| 17 | 1***2 | BAND | |
| 18 | 1***1 | HOSE | |
| 19 | 1***3 | VALVE | |
| 2 | 1***5 | VALVE | |
| 3 | 1***0 | BAND | |
| 4 | 3***7 | FITTING - UNION HYD FEMALE | |
| 5 | 3***6 | ФИТИНГ | |
| 6 | 1***7 | HOSE | |
| 7 | 3***5 | INDICATOR-SERVICE | |
| 8 | 1***8 | TUBE | |
| 9 | 1***1 | HOSE | |
| A | 2***2 | NUT - FLANGE (SERR FACE) 375-16UNC | |
| B | 3***8 | Гайка | |
| C | 2***1 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| D | 1***8 | Шайба | |
| E | 2***2 | BOLT-RHSN 5/16 NC X 10 GR 5 ZP | |
| F | 3***0 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
