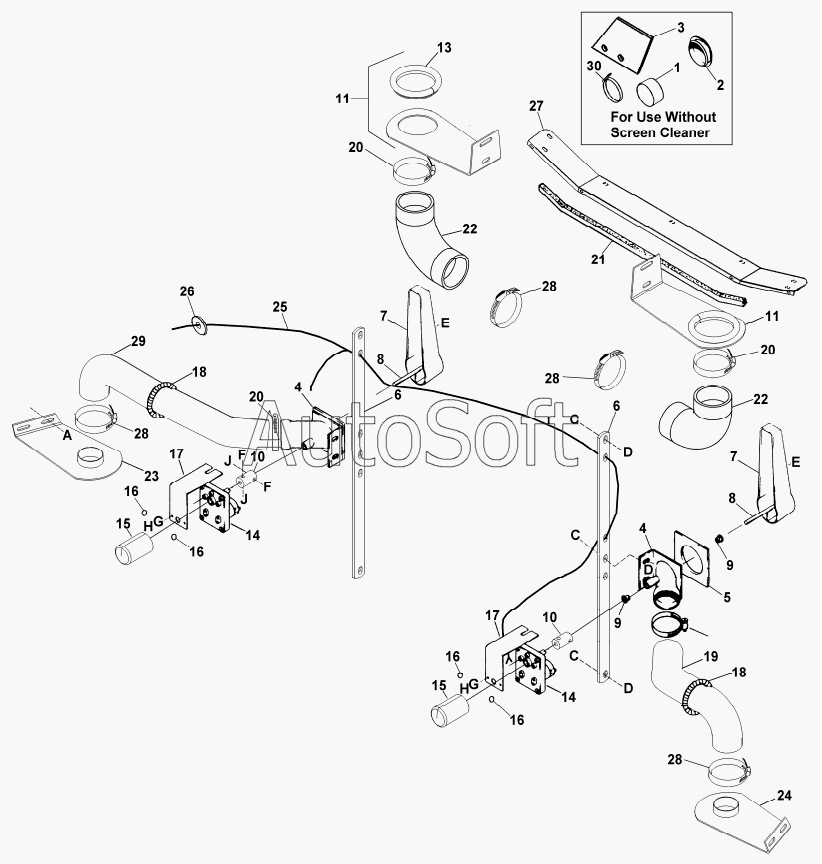

Каталог запасных частей к технике: MacDon-9250 (2010). AIR INTAKE SCREEN CLEANER
1
2
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
13
14
14
15
15
16
16
16
16
17
17
18
18
19
20
20
20
21
22
22
23
24
25
26
27
28
28
28
28
29
30
C
C
C
D
D
D
E
E
F
F
G
G
H
H
J
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | CAP | |
| 10 | 1***5 | COUPLING | |
| 11 | 1***6 | CLEANER | |
| 13 | 1***5 | SEAL | |
| 14 | 4***9 | MOTOR – ELEC | |
| 15 | 1***9 | CAP | |
| 16 | 5***4 | O-RING | |
| 17 | 4***8 | STOP | |
| 18 | 4***7 | MOЛДИНГ | |
| 19 | 1***6 | HOSE | |
| 2 | 5***3 | PLUG | |
| 20 | 2***5 | CLAMP-HOSE GEAR TYPE | |
| 21 | 4***4 | SEAL | |
| 22 | 1***7 | HOSE | |
| 23 | 1***0 | SUPPORT | |
| 24 | 1***1 | SUPPORT | |
| 25 | 4***1 | HARNESS | |
| 26 | 4***5 | ВТУЛКА | |
| 27 | P***N | PAN | |
| 28 | 5***3 | CLAMP | |
| 29 | 1***5 | HOSE | |
| 3 | 1***1 | PLATE | |
| 30 | 3***3 | CABLE TIE | |
| 4 | 4***0 | HOUSING | |
| 5 | 4***6 | SEAL | |
| 6 | 1***5 | BAR | |
| 7 | 4***3 | DUCT | |
| 8 | 4***2 | PIN | |
| 9 | 4***9 | BUSHING | |
| A | 3***3 | БОЛТ | |
| B | 3***8 | Гайка | |
| C | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| D | 2***2 | NUT - FLANGE (SERR FACE) 375-16UNC | |
| E | 5***4 | SCREW | |
| F | 1***9 | SCREW-SET HEX SOC CUP PT 3/8 NC X 5/8 LG | |
| G | 2***2 | WASHER - REG LOCK #8 NOM ID ZP | |
| H | 3***5 | SCREW-MACH RD HD SLOTTED # 8-32 NC X 5/16 LG BLK | |
| J | 1***4 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP |
