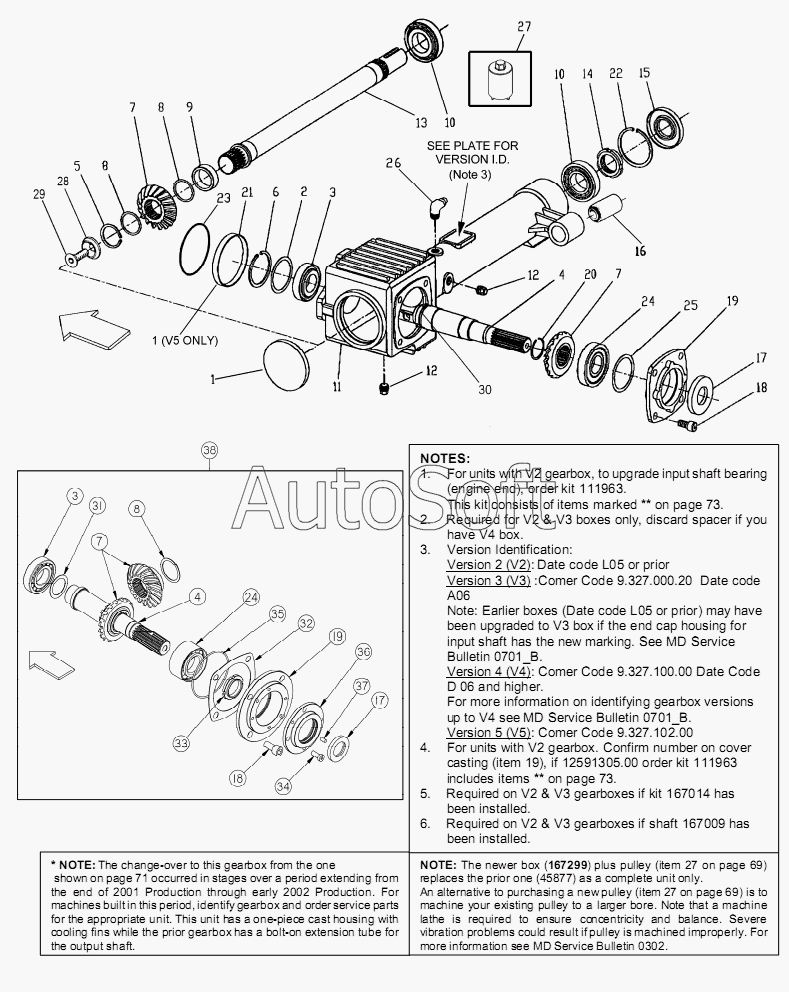

Каталог запасных частей к технике: MacDon-9250 (2010). Header Drive - BEVEL GEARBOX 22 Production and up
1
2
3
3
4
4
5
6
7
7
7
8
8
8
9
10
10
11
12
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 111958 | 1***8 | DRIVE | |
| 111961 | 1***1 | SEAL | |
| 150838 | 1***8 | BEARING | |
| 167001 | 1***1 | DRIVE | |
| 167006 | 1***6 | BEARING | |
| 167010 | 1***0 | SHIM KIT | |
| 167013 | 1***3 | SHAFT | |
| 167015 | 1***5 | HOUSING | |
| 167299 | 1***9 | DRIVE | |
| 167302 | 1***2 | BEARING | |
| 167303 | 1***3 | SHAFT INPUT | |
| 167305 | 1***5 | GEAR | |
| 167306 | 1***6 | SEAL | |
| 167310 | 1***0 | COVER | |
| 45968 | 4***8 | DRIVE | |
| 1 | 1***4 | CAP | |
| 2 | 1***0 | SHIM KIT | |
| 3 | 5***1 | BEARING | |
| 4 | 1***9 | SHAFT | |
| 5 | 1***8 | RING | |
| 6 | 1***9 | RING | |
| 7 | 1***2 | GEAR | |
| 8 | 1***9 | SHIM KIT | |
| 9 | 1***1 | SPACER | |
| 10 | 1***4 | ПОДШИПНИК В СБОРЕ | |
| 11 | 1***9 | HOUSING | |
| 12 | 1***6 | ЗАГЛУШКА | |
| 13 | 1***4 | SHAFT | |
| 14 | 1***9 | ГАЙКА | |
| 15 | 1***5 | SEAL | |
| 16 | 1***6 | BUSHING | |
| 17 | 1***7 | SEAL | |
| 18 | 5***5 | БОЛТ | |
| 19 | 1***9 | COVER | |
| 20 | 1***0 | RING | |
| 21 | 1***6 | CAP | |
| 22 | 1***2 | RING | |
| 23 | 4***5 | O-RING | |
| 24 | 1***0 | BEARING | |
| 25 | 1***2 | SHIM KIT | |
| 26 | E***W | ELBOW | |
| 27 | 1***5 | TOOL | |
| 28 | 4***7 | WASHER | |
| 29 | 4***2 | SCREW | |
| 30 | 1***8 | SPACER | |
| 31 | 1***0 | SHIM | |
| 32 | 1***1 | SHIM | |
| 33 | 1***4 | NUT | |
| 34 | 1***7 | BOLT | |
| 35 | 1***8 | O-RING | |
| 36 | 1***9 | COVER | |
| 37 | 1***2 | PIN | |
| 38 | 1***1 | INPUT SHAFT ASSEMBLY |
