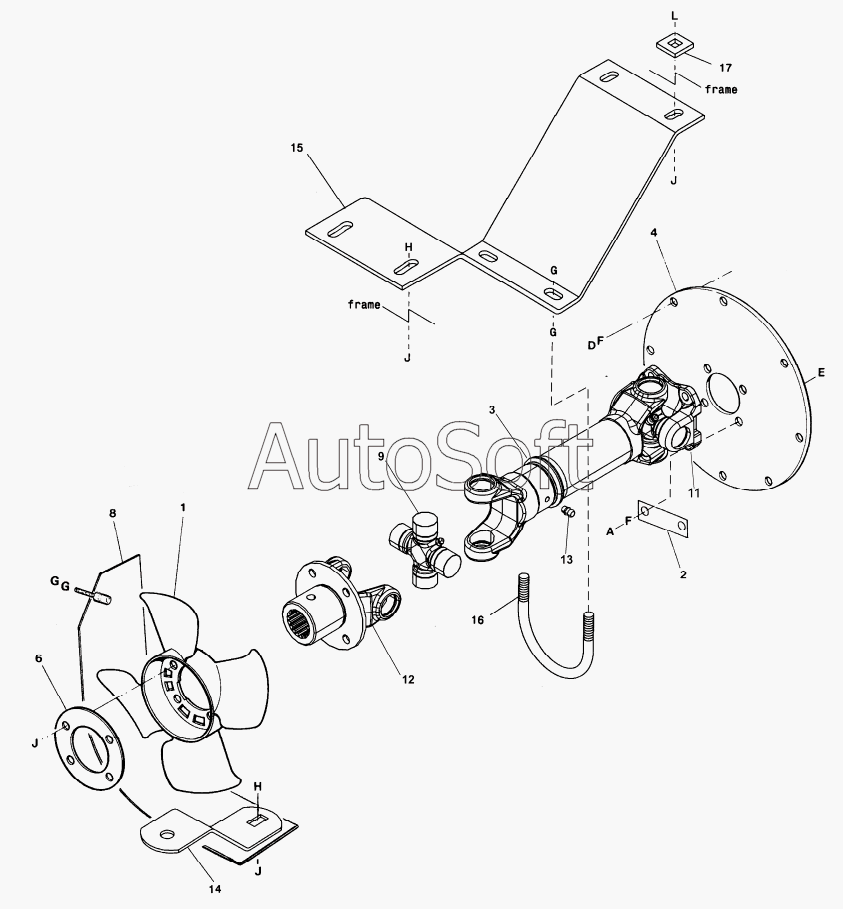

Каталог запасных частей к технике: MacDon-9250 (2010). DRIVELINE (Engine to Bevel Gearbox)
1
2
3
4
6
8
9
11
12
13
14
15
16
17
A
D
E
F
F
G
G
G
G
H
H
J
J
J
J
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 167023 | 1***3 | JOINT and SHAFT HALF | |
| 167024 | 1***4 | TELESCOPING JOINT | |
| 167025 | 1***5 | SEAL | |
| 167026 | 1***6 | YOKE | |
| 167030 | 1***0 | DRIVELINE | |
| 1 | 4***2 | FAN | |
| 11 | 4***4 | YOKE | |
| 12 | 4***5 | YOKE | |
| 13 | 2***1 | ФИТИНГ | |
| 14 | 1***1 | SUPPORT | |
| 15 | 1***7 | SUPPORT | |
| 16 | 4***5 | BOLT - U | |
| 17 | 1***2 | WASHER | |
| 2 | 4***1 | SHIM | |
| 3 | 4***4 | DRIVELINE | |
| 4 | 4***2 | PLATE | |
| 6 | 4***3 | DISC | |
| 8 | 4***5 | SHIELD | |
| 9 | 4***2 | CROSS and BEARING KIT | |
| A | 3***8 | NUT | |
| D | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| E | 3***6 | BOLT | |
| F | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| G | 2***2 | NUT - FLANGE (SERR FACE) 375-16UNC | |
| H | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| J | 3***8 | Гайка | |
| K | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| L | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
