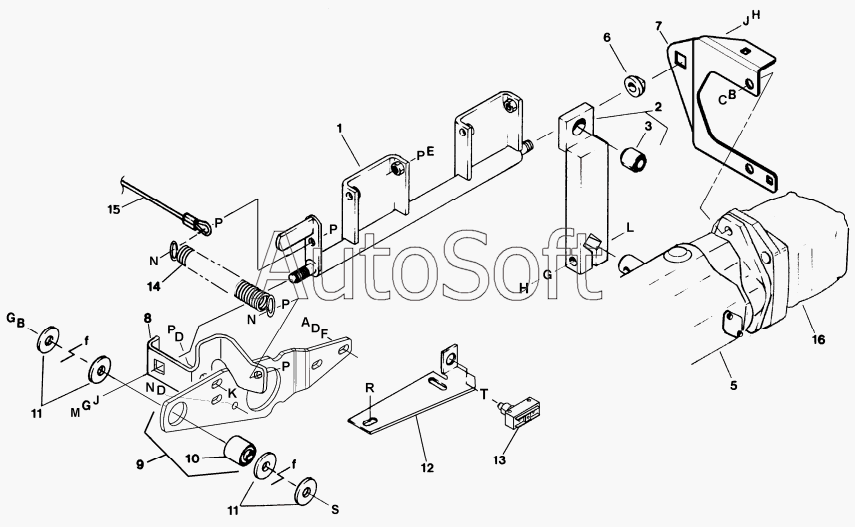

Каталог запасных частей к технике: MacDon-9250 (2010). NEUTRAL INTERLOCK AND PINTLE ARMS
1
2
3
5
6
7
8
9
10
11
11
12
13
14
15
16
A
B
B
C
D
D
D
E
F
G
G
G
H
H
J
J
K
L
M
N
N
N
P
P
P
P
P
P
R
S
T
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 111763 | 1***3 | SWITCH-PLUNGER LIMIT | |
| 1 | 1***2 | LOCK | |
| 10 | 5***0 | BUSHING – RUBBER | |
| 11 | 4***1 | WASHER - FLAT | |
| 12 | 1***6 | MOUNT | |
| 13 | 1***6 | SWITCH | |
| 14 | 2***1 | SPRING – EXTENSION | |
| 15 | 4***6 | CABLE ASSEMBLY | |
| 16 | D***E | DRIVE | |
| 2 | 1***6 | ARM | |
| 3 | 2***0 | BUSHING | |
| 5 | P***P | PUMP | |
| 6 | 2***8 | BUSHING | |
| 7 | 1***1 | SUPPORT | |
| 8 | 1***0 | SUPPORT | |
| 9 | 1***3 | SUPPORT | |
| A | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| B | 1***8 | WASHER-LOCK | |
| C | 1***3 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | |
| D | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| E | 5***9 | SETSCREW | |
| F | 1***8 | Шайба | |
| G | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| H | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| J | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| K | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| L | 1***2 | BOLT-HH 1/2 NC X 30 LG GR 8 ZP | |
| M | 2***6 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP | |
| N | 2***1 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| P | 1***0 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| R | 3***8 | Гайка | |
| S | 3***1 | BOLT - HH 1/2 NC X 325 LG GR 5 ZP | |
| T | 1***0 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP |
