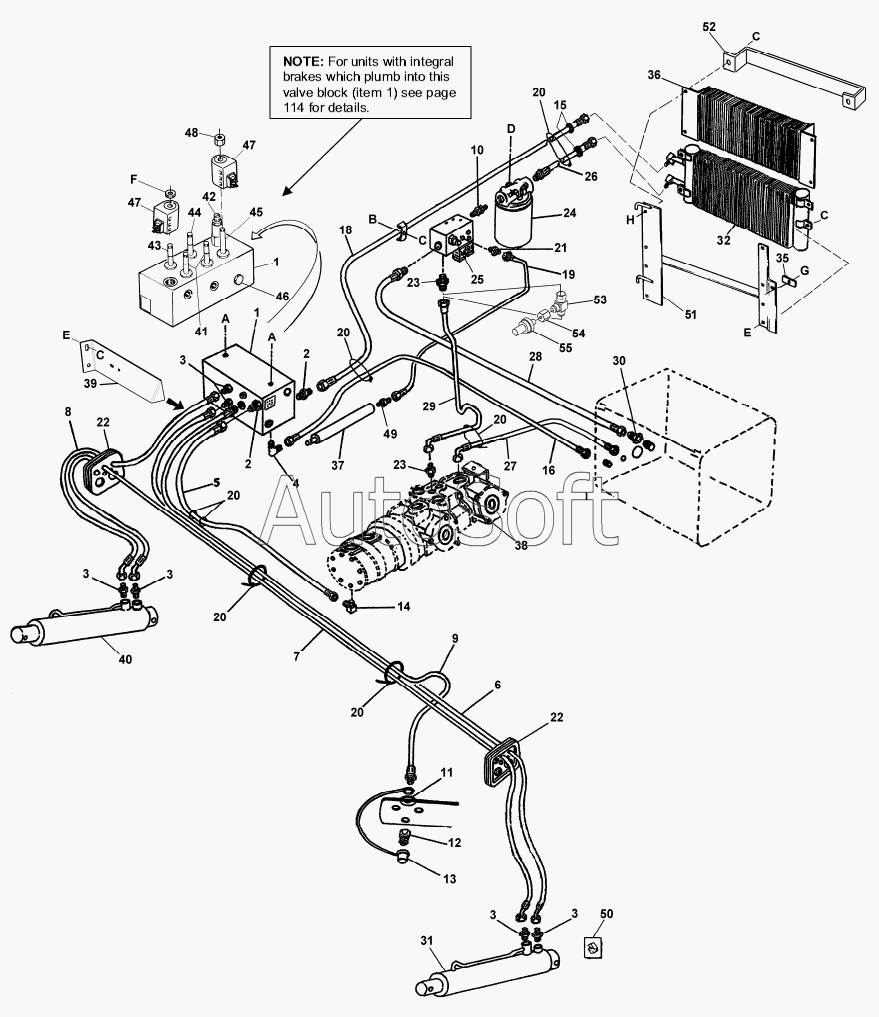

Каталог запасных частей к технике: MacDon-9250 (2010). HYDRAULICS: CYLINDER CONTROL
1
1
2
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
20
20
20
20
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
A
A
B
C
C
C
D
E
E
F
G
H
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 111053 | 1***3 | SWITCH | |
| 111278 | 1***8 | BLOCK only | |
| 112419 | 1***9 | FILTER ELEMENT | |
| 112420 | 1***0 | FILTER HEAD AND ELEMENT ASSY | |
| 21821 | 2***1 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| 42125 | 4***5 | SEAL KIT | |
| 42126 | 4***6 | SEAL KIT | |
| 45103 | 4***3 | КОМПЛЕКТ САЛЬНИКОВ | |
| 45372 | 4***2 | OIL FILTER ASSEMBLY | |
| 1 | 1***0 | VALVE | |
| 10 | 1***7 | FITTING - CONNECTOR HYD CW O-RINGS | |
| 11 | 4***7 | WASHER - FORMED | |
| 12 | 3***3 | COUPLER | |
| 13 | 2***4 | CAP | |
| 14 | 2***3 | FITTING - ELBOW 90° HYD | |
| 15 | 1***9 | GROMMET | |
| 16 | 4***1 | HOSE | |
| 17 | 3***5 | HOLDER | |
| 18 | 4***9 | HOSE | |
| 19 | 1***1 | ШЛАНГ | |
| 2 | 3***5 | FITTING - CONNECTOR HYD | |
| 20 | 2***3 | FASTENER - CABLE TIE BLACK | |
| 21 | 1***0 | FITTING - ADAPTER HYD | |
| 22 | 4***4 | GROMMET | |
| 23 | 2***0 | FITTING - CONNECTOR HYD | |
| 24 | 4***3 | OIL FILTER ELEMENT | |
| 25 | 4***4 | SWITCH | |
| 26 | 4***4 | HOSE | |
| 27 | H***E | HOSE | |
| 28 | 1***1 | HOSE | |
| 29 | 1***3 | HOSE | |
| 3 | 1***3 | FITTING - CONNECTOR HYD | |
| 30 | 5***9 | FITTING | |
| 31 | 1***0 | CYLINDER | |
| 32 | 4***8 | COOLER | |
| 35 | 4***7 | LATCH | |
| 36 | C***R | CONDENSER | |
| 37 | C***R | CYLINDER | |
| 38 | P***P | PUMP | |
| 39 | 4***4 | SHIELD | |
| 4 | 3***2 | FITTING - ELBOW 90° HYD | |
| 40 | 1***1 | CYLINDER | |
| 41 | 4***2 | VALVE | |
| 42 | 4***3 | VALVE | |
| 43 | 4***4 | VALVE | |
| 44 | 4***5 | VALVE | |
| 45 | 4***6 | VALVE | |
| 46 | 4***0 | VALVE | |
| 47 | 1***5 | COIL | |
| 48 | 4***9 | NUT | |
| 49 | 4***0 | RESTRICTOR | |
| 5 | 1***9 | HOSE | |
| 50 | 2***8 | RESTRICTOR | |
| 51 | 4***4 | SUPPORT | |
| 52 | G***D | GUARD | |
| 53 | 1***8 | ФИТИНГ | |
| 54 | 1***6 | CAP | |
| 55 | 1***8 | ДАТЧИК | |
| 6 | 1***1 | HOSE | |
| 7 | 1***9 | HOSE | |
| 8 | 1***0 | HOSE | |
| 9 | 4***8 | HOSE | |
| A | 2***1 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| B | 2***4 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP | |
| C | 3***8 | Гайка | |
| D | 3***8 | BOLT -HH FLG (SERR FACE) 5/16 NC X 075 GR 5 ZP | |
| E | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| F | 2***2 | NUT | |
| G | 2***9 | NUT-WING TYPE A 3/8 NC ZP | |
| H | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
