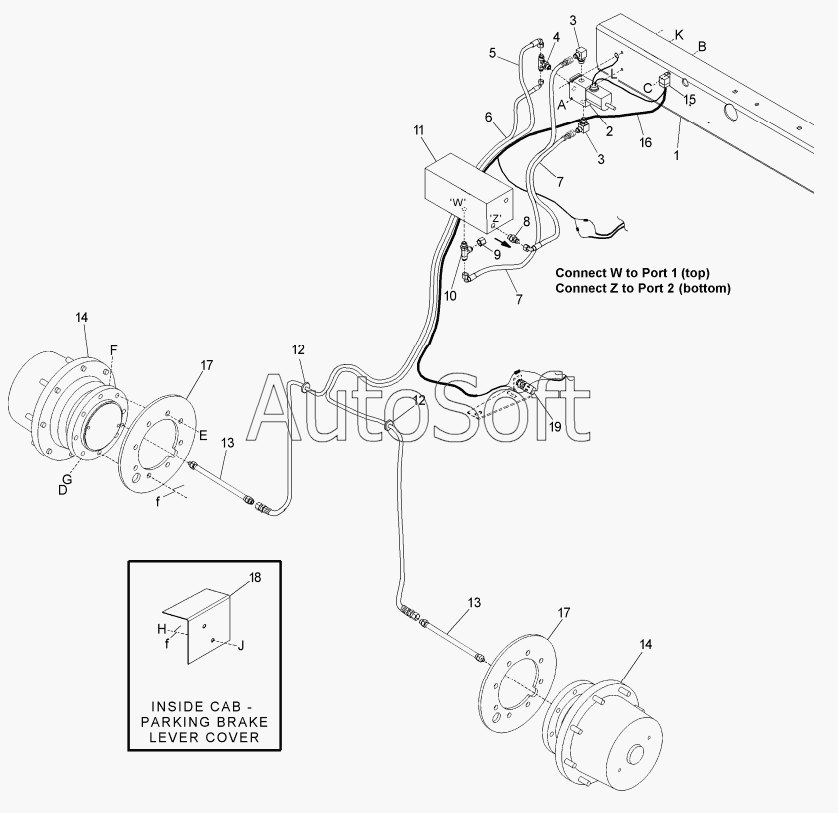

Каталог запасных частей к технике: MacDon-9250 (2010). BRAKE ASSEMBLY – XX52i AND XX52c TRACTORS
1
2
3
3
4
5
6
7
7
8
9
10
11
12
12
13
13
14
14
15
16
17
17
18
19
A
B
C
D
E
F
G
H
J
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 111225 | 1***5 | COIL | |
| 45103 | 4***3 | КОМПЛЕКТ САЛЬНИКОВ | |
| 45114 | 4***4 | VALVE | |
| 1 | F***E | FRAME | |
| 10 | 3***6 | ФИТИНГ | |
| 11 | V***E | VALVE | |
| 12 | 1***0 | GROMMET | |
| 13 | 1***9 | HOSE | |
| 14 | 1***5 | DRIVE | |
| 15 | 3***5 | РЕЛЕ МИНИ | |
| 16 | 1***3 | HARNESS | |
| 17 | 1***8 | SPACER | |
| 18 | 1***3 | COVER | |
| 19 | S***H | SWITCH | |
| 2 | 1***5 | VALVE | |
| 3 | 3***2 | FITTING - ELBOW 90° HYD | |
| 4 | 3***4 | FITTING | |
| 5 | 1***1 | HOSE | |
| 6 | 1***2 | HOSE | |
| 7 | 1***0 | HOSE | |
| 8 | 1***7 | КЛАПАН CHECK | |
| 9 | 3***3 | КРЫШКА | |
| A | 3***8 | BOLT - HH 1/4 NC X 225 LG GR 5 ZP | |
| B | 1***8 | NUT - HEX 1/4 - 20 UNC GR 5 ZP | |
| C | 2***2 | БОЛТ | |
| D | 1***5 | BOLT | |
| E | 2***7 | BOLT | |
| F | 1***6 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| G | 3***1 | WASHER - HARDENED | |
| H | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| J | 1***0 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| K | 2***5 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP | |
| L | 1***6 | WASHER - SAE FLAT 9/32 ID X 5/8 IN OD ZP |
