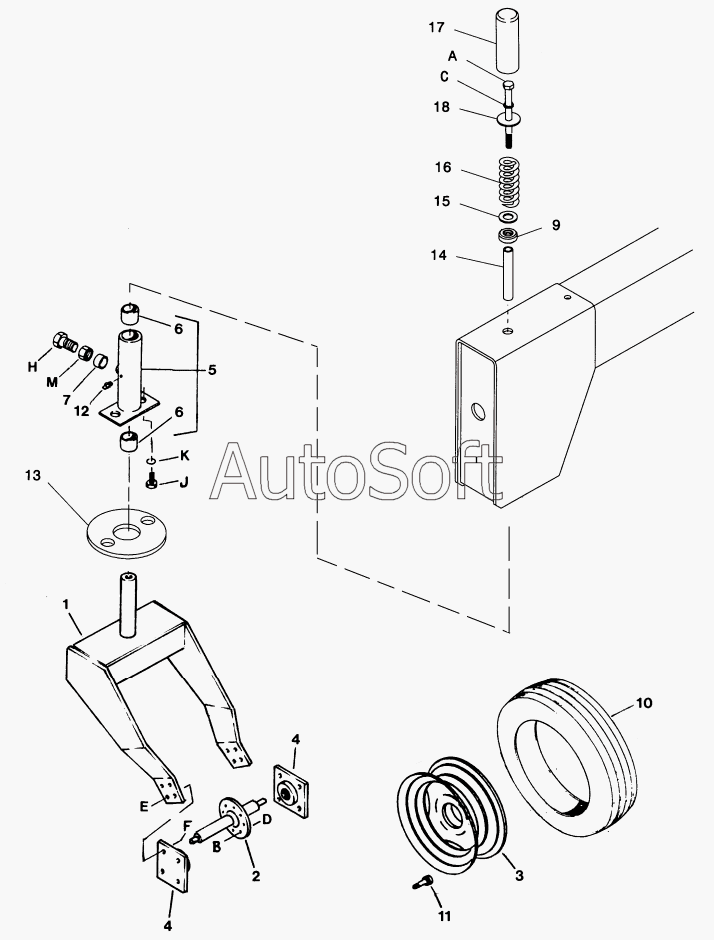

Каталог запасных частей к технике: MacDon-9250 (2010). 925/935, 494/495, 294/295, 814/815 TRACTOR 16.5 FORKED CASTERS
1
2
3
4
4
5
6
6
7
9
10
11
12
13
14
15
16
17
18
A
B
C
D
E
F
H
J
K
M
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 107197 | 1***7 | SHAFT | |
| 107200 | 1***0 | BEARING ASSEMBLY | |
| 111216 | 1***6 | WHEEL | |
| 21357 | 2***7 | BOLT - WHEEL (PRESS-IN) 9/16 NF X 53 LG | |
| 21358 | 2***8 | NUT- WHEEL STUD 9/16 NF X 90° | |
| 21859 | 2***9 | ПОДШИПНИК | |
| B1570 | B***0 | KIT | |
| 1 | 4***8 | CASTER | |
| 10 | 3***3 | TIRE | |
| 11 | 2***3 | STEM-TIRE VALVE ASSEMBLY #TR-415 | |
| 12 | 1***1 | FITTING- LUBE 1/4-28 UNF | |
| 13 | 1***2 | PLATE | |
| 14 | 3***8 | SPACER | |
| 15 | 1***1 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP | |
| 16 | 1***3 | SPRING | |
| 17 | 1***8 | CAP | |
| 18 | 4***2 | WASHER - FLAT | |
| 2 | 1***6 | SHAFT | |
| 3 | 4***7 | WHEEL | |
| 4 | 4***8 | BEARING ASSEMBLY | |
| 5 | 2***5 | PIVOT | |
| 6 | 2***9 | BUSHING | |
| 7 | 4***7 | SPACER | |
| 9 | 2***5 | BEARING | |
| A | 3***7 | BOLT | |
| B | 2***9 | BOLT | |
| C | 1***8 | WASHER-LOCK | |
| D | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| E | 2***5 | БОЛТ | |
| F | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| H | 3***3 | БОЛТ | |
| J | 2***4 | БОЛТ | |
| K | 1***9 | WASHER-LOCK | |
| M | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
