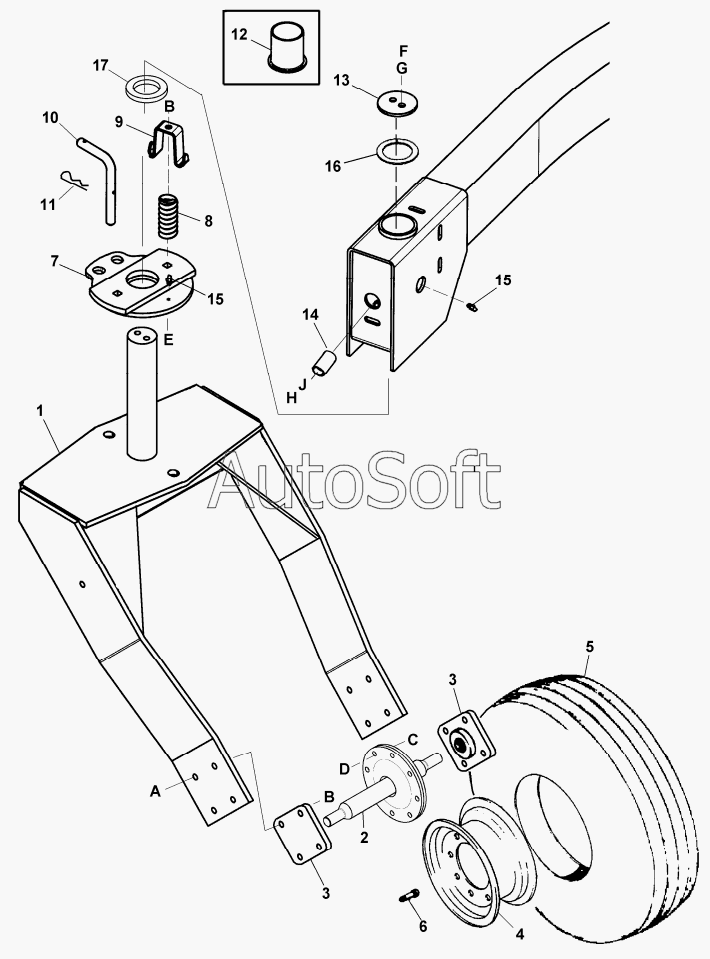

Каталог запасных частей к технике: MacDon-9250 (2010). 9352/4952/2952/8152 (INCLUDING “i” AND “c” MODEL) TRACTORS FORKED CASTERS
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
A
B
B
C
D
E
F
G
H
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 107006 | 1***6 | SHAFT | |
| 111216 | 1***6 | WHEEL | |
| 111224 | 1***4 | TUBE | |
| 21469 | 2***9 | BOLT | |
| 21859 | 2***9 | ПОДШИПНИК | |
| 39273 | 3***3 | TIRE | |
| 45297 | 4***7 | WHEEL | |
| 50186 | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| 1 | 1***2 | CASTER | |
| 10 | 1***6 | PIN | |
| 11 | 1***5 | PIN - HAIR | |
| 12 | 1***4 | TUBE | |
| 13 | 1***5 | DISK | |
| 14 | 1***8 | SPACER | |
| 15 | 1***1 | FITTING- LUBE 1/4-28 UNF | |
| 16 | 1***4 | WASHER-HARDENED FLAT | |
| 17 | 1***1 | SEAL | |
| 2 | 1***7 | SHAFT | |
| 3 | 1***0 | BEARING ASSEMBLY | |
| 4 | 1***8 | WHEEL | |
| 5 | 1***4 | TIRE | |
| 6 | 2***3 | STEM-TIRE VALVE ASSEMBLY #TR-415 | |
| 7 | 1***8 | PLATE | |
| 8 | 1***3 | SPRING | |
| 9 | 1***1 | BRACKET | |
| A | 2***5 | БОЛТ | |
| B | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| C | 2***7 | BOLT - WHEEL (PRESS-IN) 9/16 NF X 53 LG | |
| D | 2***8 | NUT- WHEEL STUD 9/16 NF X 90° | |
| E | 1***1 | BOLT | |
| F | 2***5 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| G | 1***8 | WASHER-LOCK | |
| H | 3***9 | БОЛТ | |
| J | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
