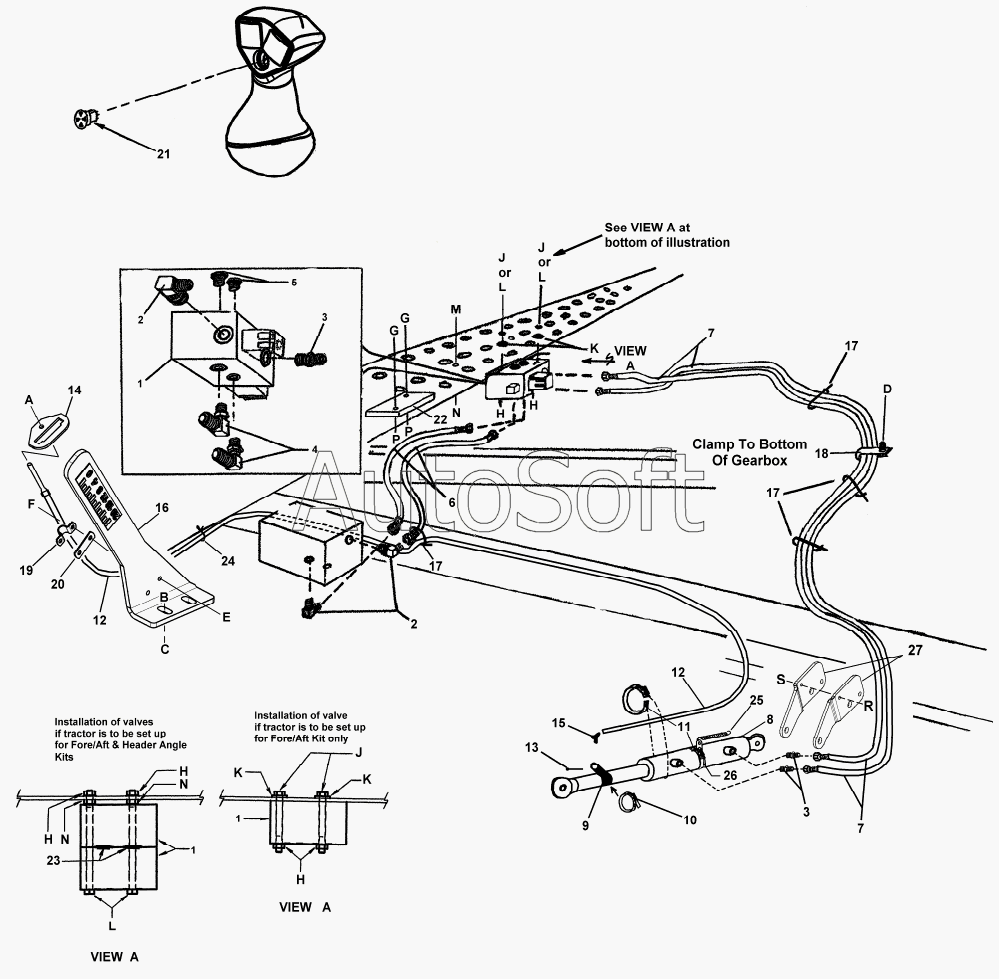

Каталог запасных частей к технике: MacDon-9250 (2010). OPTIONAL HYDRAULICS – HEADER ANGLE KIT
1
1
1
2
2
3
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
A
A
B
C
D
E
F
G
G
H
H
H
H
H
J
J
J
K
K
K
L
L
L
M
N
N
N
P
P
R
S
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 111430 | 1***0 | SEAL KIT | |
| 1 | 1***9 | VALVE | |
| 10 | 1***2 | CLAMP | |
| 11 | 2***3 | CLAMP-HOSE | |
| 12 | 4***7 | CABLE | |
| 13 | 1***4 | PIN-COTTER 3/32 DIA X 3/4 ZP | |
| 14 | 4***8 | GAUGE | |
| 15 | 4***8 | PIVOT | |
| 16 | 4***2 | SUPPORT | |
| 17 | 2***3 | FASTENER - CABLE TIE BLACK | |
| 18 | 1***8 | ЗАЖИМ | |
| 19 | 4***9 | HOLDER | |
| 2 | 3***2 | FITTING - ELBOW 90° HYD | |
| 20 | 4***0 | BAR | |
| 21 | 1***1 | SWITCH | |
| 22 | 1***3 | MODULE | |
| 23 | 4***4 | O-RING | |
| 24 | 1***1 | FASTENER | |
| 25 | 2***8 | SPRING | |
| 26 | 4***7 | CLAMP | |
| 27 | P***E | PLATE | |
| 3 | 1***3 | FITTING - CONNECTOR HYD | |
| 4 | 5***4 | ФИТИНГ | |
| 5 | 1***1 | PLUG - HEX SOCKET CW O-RING | |
| 6 | 1***8 | HOSE | |
| 7 | 1***9 | HOSE | |
| 8 | 1***5 | CYLINDER | |
| 9 | 1***1 | CLAMP | |
| A | 2***1 | NUT | |
| B | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| C | 1***9 | NUT-HEX LOCK DT 3/8-16 UNC ZP | |
| D | 3***2 | BOLT | |
| E | 1***7 | SCREW-MACH PHILIPS PAN HD# 10 NC X 3/4 | |
| F | 1***7 | NUT | |
| G | 4***4 | SCREW | |
| H | 3***0 | Гайка | |
| J | 2***5 | BOLT | |
| K | 1***7 | ШАЙБА | |
| L | 4***3 | BOLT | |
| M | 5***2 | BOLT | |
| N | 1***9 | 5/16 UNC HEX NUT PLATED | |
| P | 1***6 | NUT- HEX # 8-32 UNC GR 5 ZP | |
| R | 2***3 | БОЛТ | |
| S | 3***8 | Гайка |
