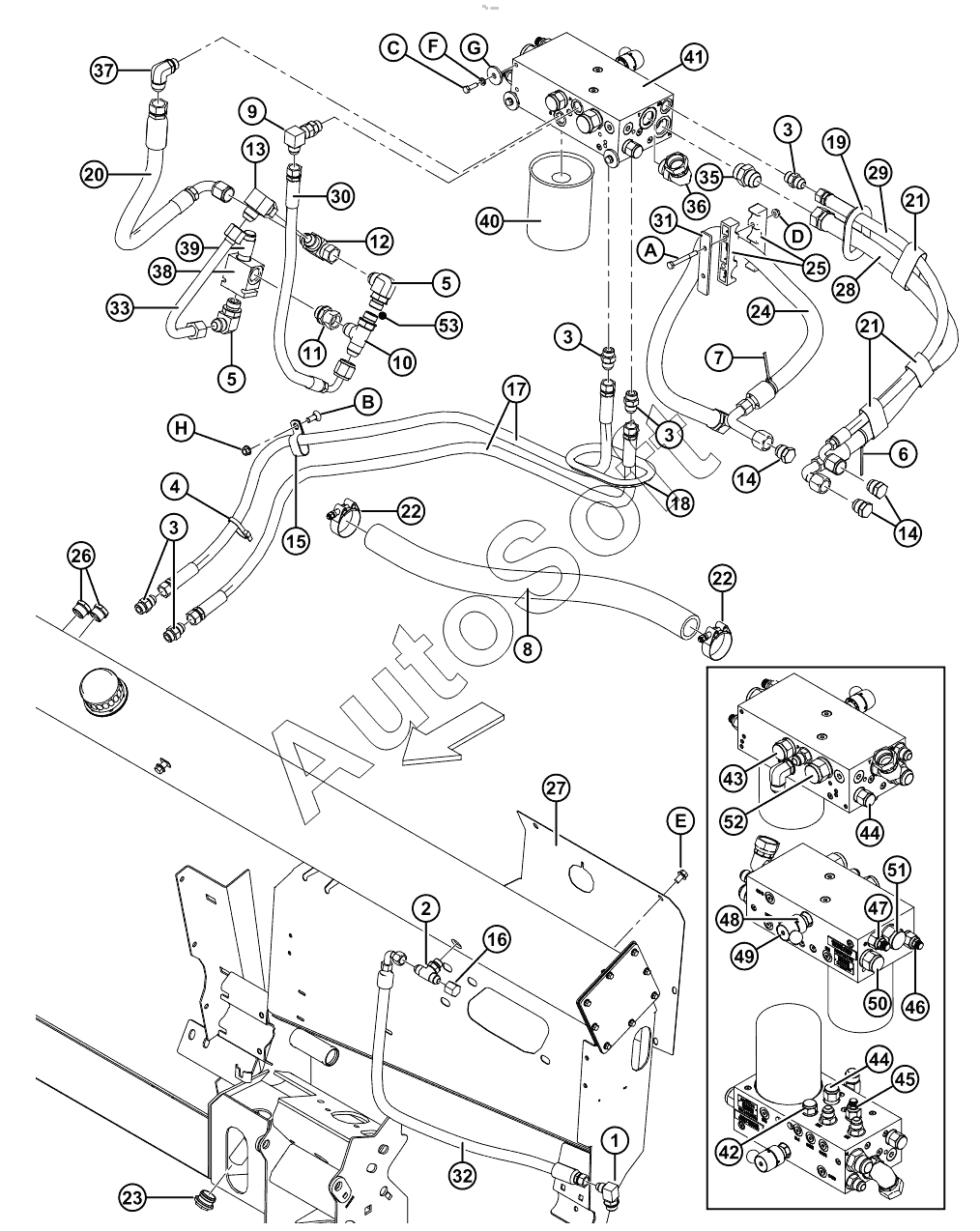

Каталог запасных частей к технике: MacDon-CA25 (2016). Гидравлика — гидравлический распределительный блок (устанавливается фирмы Bosch)
1
2
3
3
3
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
35
36
37
38
39
39
40
41
41
42
43
44
44
45
46
47
48
49
50
51
52
A
B
C
D
E
F
G
H
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | FITTING - ELBOW 90° HYD | |
| 10 | 3***8 | FITTING | |
| 11 | 4***1 | ФИТИНГ | |
| 12 | 5***6 | FITTING - HYD TEE | |
| 13 | 5***5 | ФИТИНГ | |
| 14 | 1***6 | Заглушка | |
| 15 | 1***8 | ЗАЖИМ | |
| 16 | 1***3 | CAP - 1/2 " TUBE | |
| 17 | 1***6 | Шланг | |
| 18 | 1***0 | Втулка | |
| 19 | 1***2 | Втулка | |
| 2 | 3***7 | Фитинг | |
| 20 | 1***8 | Шланг | |
| 21 | 1***4 | ЗАСТЕЖКА | |
| 22 | 2***3 | Хомут | |
| 23 | 1***1 | ЗАГЛУШКА | |
| 24 | 2***4 | Шланг | |
| 25 | 1***0 | Зажим | |
| 26 | 1***2 | БОКОВОЙ ГЛАЗОК | |
| 27 | 1***6 | Крышка | |
| 28 | 1***5 | Шланг | |
| 29 | 1***6 | Шланг | |
| 3 | 3***5 | FITTING - CONNECTOR HYD | |
| 30 | 2***7 | Шланг | |
| 31 | 1***8 | Пластина | |
| 32 | 1***5 | Шланг | |
| 33 | 2***6 | Линия | |
| 35 | 2***8 | FITTING - ADAPTER HYD | |
| 36 | 1***0 | Фитинг | |
| 37 | 5***1 | ФИТИНГ | |
| 38 | 2***3 | Блок | |
| 39 | 2***7 | Клапан | |
| 39 | 2***8 | Комплект уплотнения | |
| 4 | 3***3 | CABLE TIE | |
| 40 | 1***9 | Фильтрующий элемент | |
| 41 | 1***1 | Гидравлический распределительный блок | |
| 41 | 2***5 | Комплект | |
| 42 | 1***7 | Клапан | |
| 43 | 1***8 | Клапан | |
| 44 | 1***9 | Клапан | |
| 45 | 1***0 | Клапан | |
| 46 | 1***1 | Клапан | |
| 47 | 1***2 | Клапан | |
| 48 | 1***3 | Клапан | |
| 49 | 1***4 | Ручка | |
| 5 | 3***0 | FITTING - ELBOW 90° HYD | |
| 50 | 1***5 | Клапан | |
| 51 | 1***6 | Клапан | |
| 52 | 1***7 | Клапан | |
| 6 | 4***3 | СВЯЗКА | |
| 7 | 4***4 | СВЯЗКА | |
| 8 | 4***9 | Шланг | |
| 9 | 3***6 | FITTING - ELBOW 90° HYD | |
| A | 1***2 | Болт | |
| B | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| C | 2***7 | BOLT | |
| D | 3***0 | Гайка | |
| E | 1***8 | ВИНТ | |
| F | 1***6 | WASHER | |
| G | 4***3 | Шайба | |
| H | 3***8 | Гайка |
