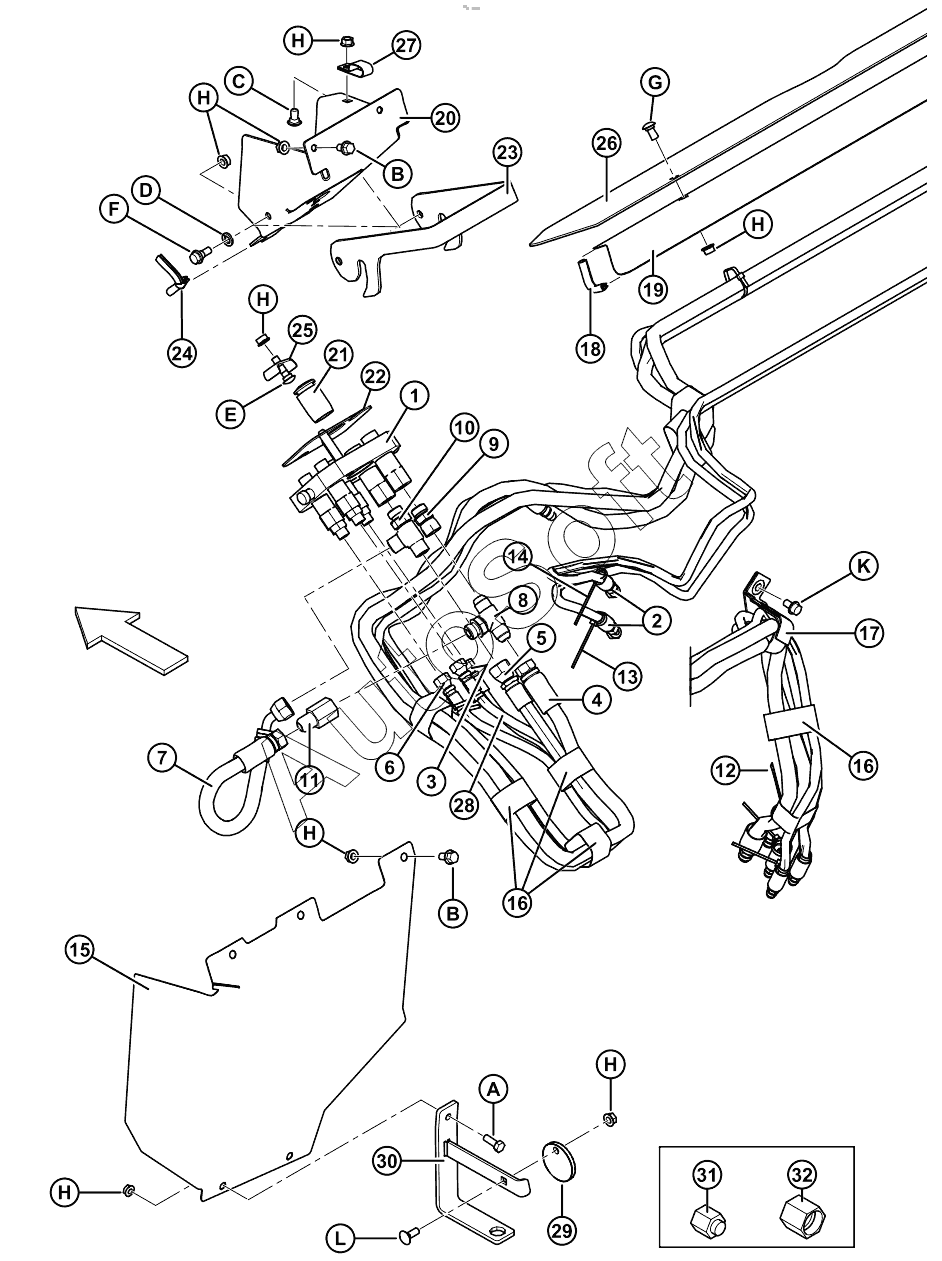

Каталог запасных частей к технике: MacDon-CA25 (2016). AGCO, Gleaner — модернизация системы гидравлики
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
A
B
B
C
D
E
F
G
H
H
H
H
H
H
H
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Муфта | |
| 10 | 1***8 | Фитинг | |
| 11 | 1***1 | Клапан | |
| 12 | 4***1 | FASTENER-CABLE TIE-YELLOW | |
| 13 | 4***2 | FASTENER-CABLE TIE RED | |
| 14 | 4***7 | FASTENER-CABLE TIE GREEN | |
| 15 | 1***8 | Крышка | |
| 16 | 1***4 | ЗАСТЕЖКА | |
| 17 | 1***8 | Ремень | |
| 18 | 4***9 | MOULDING | |
| 19 | 1***5 | Крышка | |
| 2 | 1***9 | Шланг | |
| 20 | 1***0 | Кронштейн | |
| 21 | 1***8 | Пробка | |
| 22 | 1***8 | Накладка | |
| 23 | 1***3 | Защелка | |
| 24 | 1***1 | Молдинг | |
| 25 | 1***1 | ЗАЖИМ | |
| 26 | 1***3 | Щиток | |
| 27 | 1***4 | ЗАЖИМ | |
| 28 | 2***7 | Шланг | |
| 29 | 1***5 | Диск | |
| 3 | 1***0 | Шланг | |
| 30 | 1***6 | Кронштейн | |
| 31 | 3***3 | КРЫШКА | |
| 32 | 1***3 | CAP - 1/2 " TUBE | |
| 4 | 1***8 | Шланг | |
| 5 | 1***9 | Шланг | |
| 6 | 2***8 | Шланг | |
| 7 | 1***2 | Шланг | |
| 8 | 3***0 | Фитинг | |
| 9 | 4***9 | Фитинг | |
| A | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| B | 2***1 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| C | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| D | 1***2 | Шайба | |
| E | 2***4 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP | |
| F | 2***7 | Болт | |
| G | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| H | 3***8 | Гайка | |
| J | 3***0 | Гайка | |
| K | 1***8 | ВИНТ | |
| L | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
