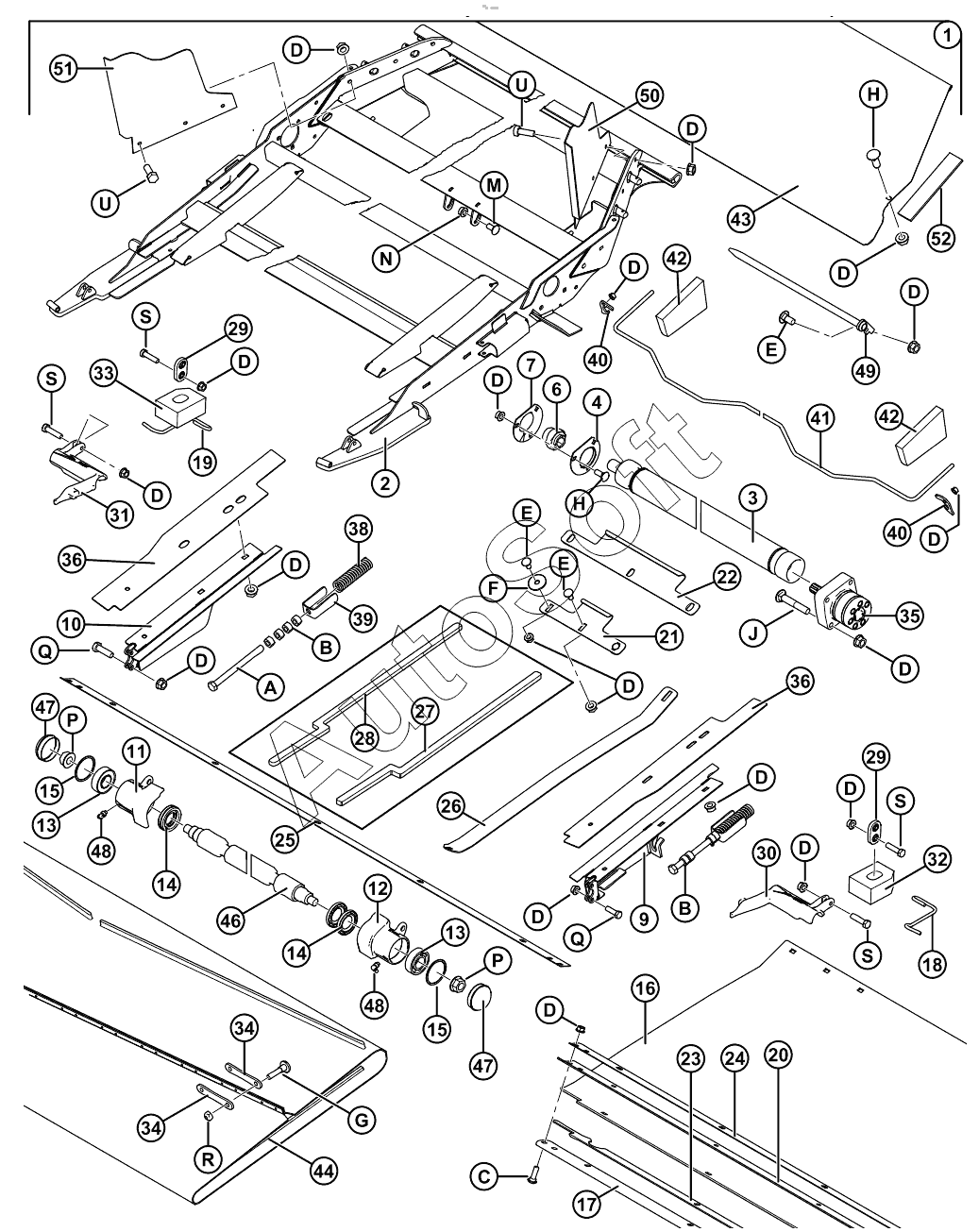

Каталог запасных частей к технике: MacDon-CA25 (2016). Подающее полотно
1
2
3
4
6
7
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
36
36
38
39
40
40
41
42
42
43
44
46
47
47
48
48
49
50
51
52
A
B
B
C
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
E
E
E
F
H
H
J
M
N
P
P
Q
Q
Q
R
S
S
S
S
U
U
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245675 | 2***5 | Поддон | |
| 1 | 2***3 | Стол подающего полотна в сборе | |
| 10 | 2***1 | Рычаг направляющего ролика | |
| 11 | 1***4 | Корпус в сборе | |
| 12 | 1***6 | Корпус в сборе | |
| 13 | 1***5 | Подшипник | |
| 14 | 1***2 | Сальник | |
| 15 | 1***1 | Кольцо | |
| 16 | 2***6 | Поддон | |
| 17 | 1***3 | Пластина | |
| 18 | 1***4 | Защелка | |
| 19 | 1***7 | Защелка | |
| 2 | 2***2 | Рама подающего полотна | |
| 20 | 1***3 | Уплотнение | |
| 21 | 2***7 | Крюк | |
| 22 | 1***0 | Крюк | |
| 23 | 2***9 | Уплотнитель | |
| 24 | 2***0 | Пластина | |
| 25 | 2***1 | Пластина | |
| 26 | 2***7 | Опора | |
| 27 | 2***9 | Блок | |
| 28 | 2***2 | Блок | |
| 29 | 1***2 | Звено | |
| 3 | 1***1 | Ролик | |
| 30 | 1***5 | Опора | |
| 31 | 1***6 | Опора | |
| 32 | 2***8 | Блок | |
| 33 | 2***3 | Блок | |
| 34 | 1***3 | Пластина | |
| 35 | 2***2 | Мотор | |
| 36 | 1***8 | Уплотнение | |
| 38 | 1***6 | Пружина | |
| 39 | 1***6 | Фиксатор | |
| 4 | 1***9 | Фланец подшипника внутренний | |
| 40 | 1***5 | Защелка | |
| 41 | 1***3 | Ручка | |
| 42 | 1***2 | Заглушка | |
| 43 | 2***2 | Поддон | |
| 44 | 1***1 | Полотно | |
| 46 | 1***6 | Вал | |
| 47 | 1***2 | Пылезащитный колпачок | |
| 48 | 2***1 | ФИТИНГ | |
| 49 | 1***7 | Штифт | |
| 50 | 1***1 | Дефлектор | |
| 51 | 1***6 | Дефлектор | |
| 52 | 2***9 | Прокладка | |
| 6 | 2***9 | ПОДШИПНИК | |
| 7 | 1***0 | Фланец подшипника внешний | |
| 9 | 2***0 | Рычаг направляющего ролика | |
| A | 1***6 | Болт | |
| B | 1***2 | NUT | |
| C | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| D | 3***8 | Гайка | |
| E | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| F | 1***2 | WASHER - FLAT | |
| G | 1***0 | ВИНТ | |
| H | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| J | 2***5 | BOLT - RHSN 3/8 NC X 225 LG GR 5 ZP | |
| M | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| N | 2***2 | NUT - FLANGE (SERR FACE) 375-16UNC | |
| P | 5***5 | Гайка | |
| Q | 2***4 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| R | 1***6 | ГАЙКА | |
| S | 2***1 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| U | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
