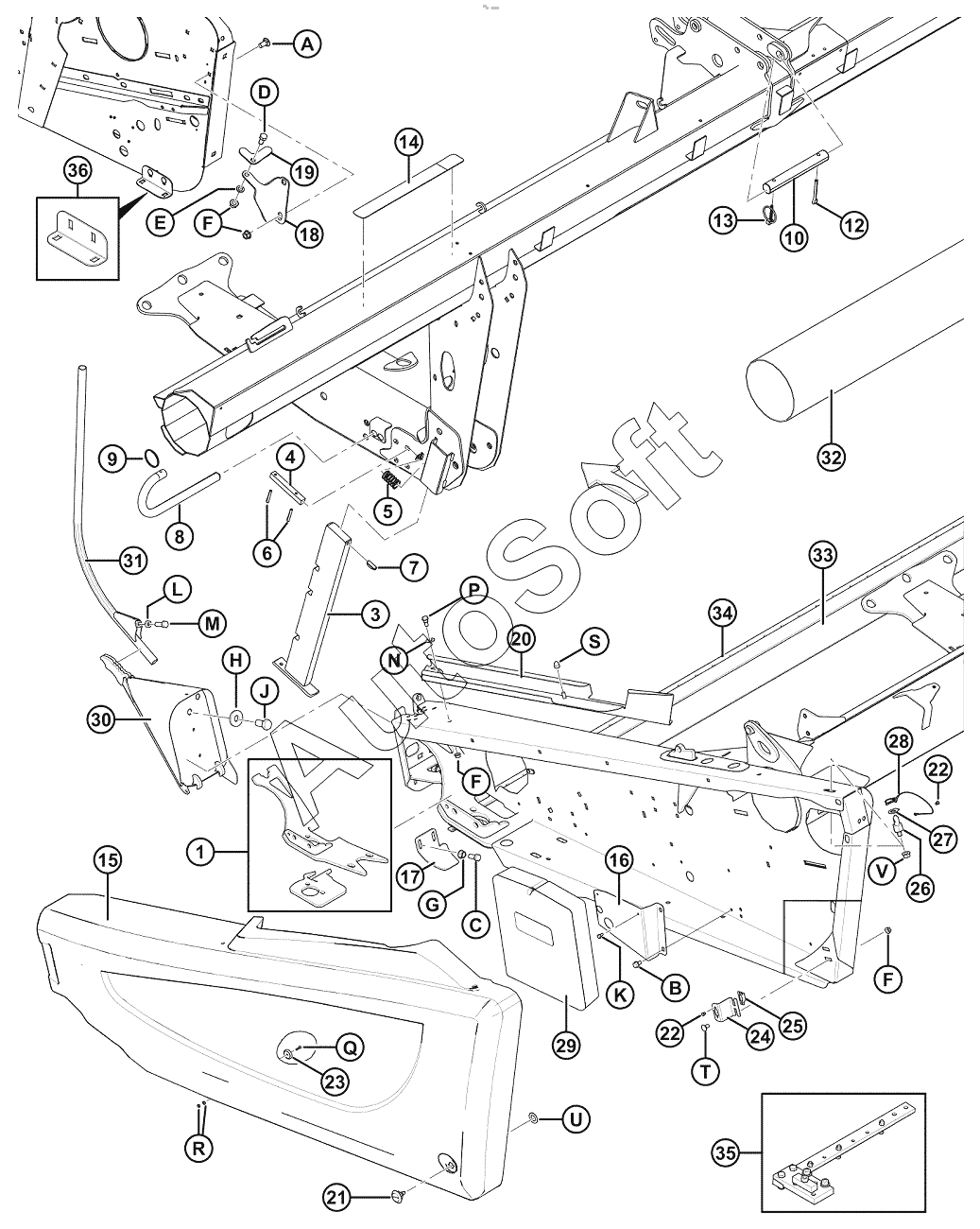

Каталог запасных частей к технике: MacDon-D65 (2016). Рама жатки, делители и щитки
1
1
3
4
5
6
7
8
9
10
10
12
13
14
14
14
14
15
15
15
15
16
17
17
18
19
20
20
21
22
22
23
24
25
26
27
28
29
30
30
31
32
33
33
33
34
35
35
36
A
B
C
D
E
F
F
F
G
H
J
K
L
M
N
P
Q
R
S
T
U
V
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Комплект | |
| 1 | 1***2 | Комплект | |
| 10 | 1***3 | Штифт | |
| 10 | 1***1 | ПАЛЕЦ | |
| 12 | 1***9 | ПАЛЕЦ | |
| 13 | 1***4 | PIN - LYNCH 3/16 X 1 9/16 IN | |
| 14 | 1***7 | ПОЛОСА | |
| 14 | 1***8 | ПОЛОСА | |
| 14 | 1***0 | Полоса | |
| 14 | 1***1 | ПОЛОСА | |
| 15 | 2***5 | Боковой щиток | |
| 15 | 2***6 | Боковой щиток | |
| 15 | 2***6 | Боковой щиток | |
| 15 | 2***7 | Боковой щиток | |
| 16 | 1***5 | Опора | |
| 17 | 2***7 | Щиток | |
| 17 | 2***8 | Щиток | |
| 18 | 1***0 | КРОНШТЕЙН | |
| 19 | 1***0 | ПЕТЛЯ | |
| 20 | 1***8 | Швеллер | |
| 20 | 1***3 | Швеллер | |
| 21 | 1***5 | Защелка | |
| 22 | 1***9 | ЗАКЛЕПКА | |
| 23 | 1***3 | Магнит и комплект крышки | |
| 24 | 1***5 | Опора | |
| 25 | 1***3 | Зажим-ограничитель | |
| 26 | 1***6 | Шпилька | |
| 27 | 1***6 | Резец | |
| 28 | 1***5 | Чека | |
| 29 | 2***7 | Кожух | |
| 3 | 1***6 | СТОЙКА | |
| 30 | 1***0 | Делитель | |
| 30 | 1***1 | Делитель | |
| 31 | 1***7 | РАЗДЕЛИТЕЛЬ | |
| 32 | 3***2 | ТРУБА РАМЫ | |
| 33 | 1***8 | РЕЖУЩИЙ БРУС | |
| 33 | 1***8 | РЕЖ.БРУС | |
| 33 | 2***5 | Ножевой брус | |
| 34 | 3***1 | Штанга | |
| 35 | 1***1 | СБОРКА ШАБЛОНА | |
| 35 | 1***0 | СБОРКА ШАБЛОНА | |
| 36 | У***Л | Угол | |
| 4 | 1***9 | ПАЛЕЦ | |
| 5 | 1***5 | ПРУЖИНА | |
| 6 | 7***2 | ПАЛЕЦ | |
| 7 | 1***7 | ПАЛЕЦ | |
| 8 | 1***9 | ПАЛЕЦ | |
| 9 | 1***7 | КОЛЬЦО | |
| A | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| B | 1***8 | ВИНТ | |
| C | 2***1 | БОЛТ | |
| D | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| E | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| F | 3***8 | Гайка | |
| G | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| H | 6***7 | ШАЙБА | |
| J | 1***9 | Болт | |
| K | 2***5 | Винт | |
| L | 2***6 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP | |
| M | 1***3 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | |
| N | 1***9 | WASHER- HARDENED | |
| P | 1***9 | БОЛТ | |
| Q | 1***8 | Винт | |
| R | 1***6 | NUT- HEX # 8-32 UNC GR 5 ZP | |
| S | 1***3 | Гайка | |
| T | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| U | 5***3 | WASHER - FLAT | |
| V | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
