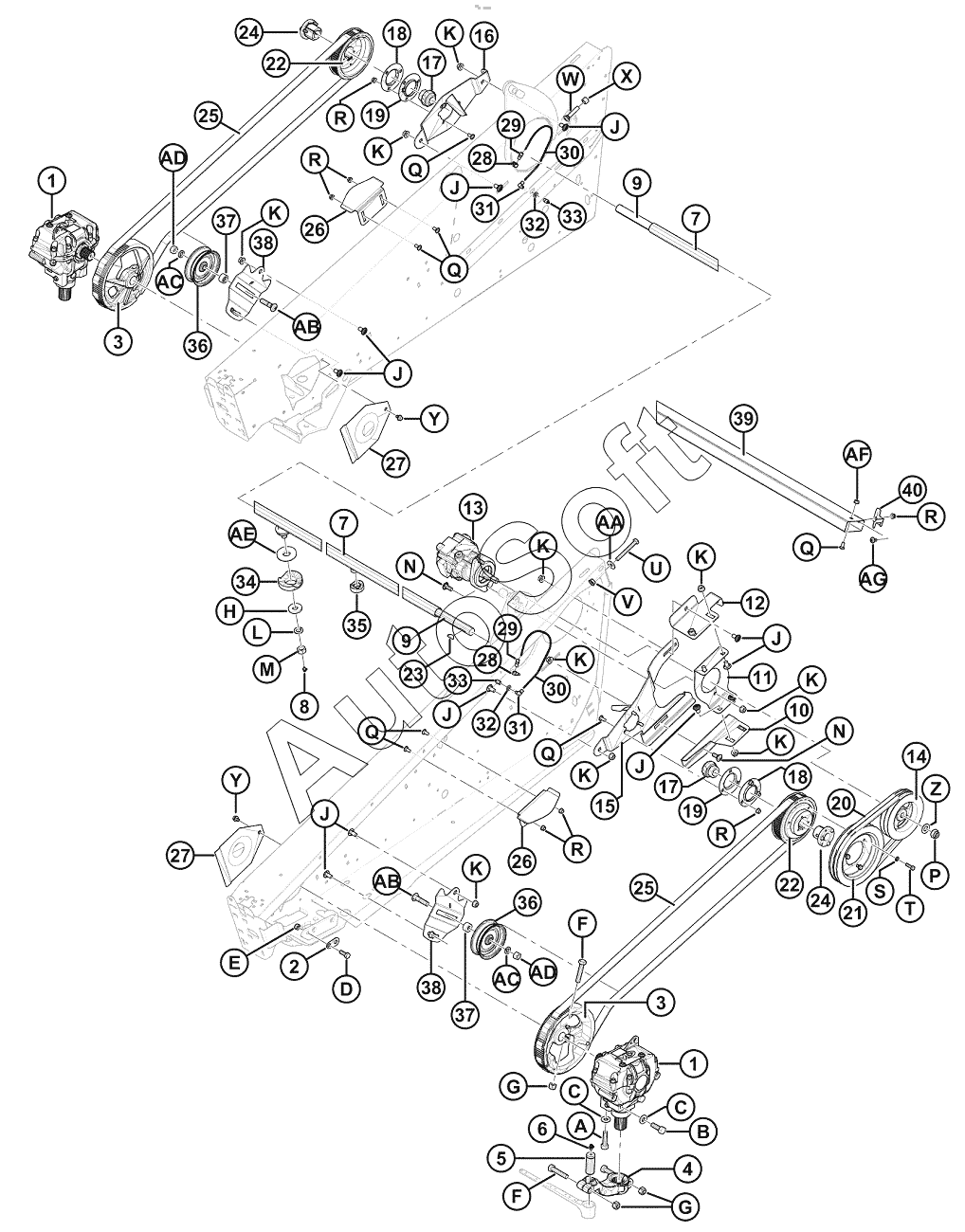

Каталог запасных частей к технике: MacDon-D65 (2016). Привод ножа - жатки с синхронизированными двойными ножами
1
1
2
3
3
4
5
6
7
7
7
7
7
7
7
7
7
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
11
11
12
12
13
13
13
14
14
15
15
16
17
17
18
18
19
19
20
20
21
22
22
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
35
36
36
37
37
38
38
39
39
39
39
39
39
40
A
B
C
C
D
E
F
F
G
G
H
J
J
J
J
J
J
J
K
K
K
K
K
K
K
K
K
K
L
M
N
N
P
Q
Q
Q
Q
Q
R
R
R
R
R
S
T
U
V
W
X
Y
Y
Z
AA
AB
AB
AC
AC
AD
AD
AE
AF
AG
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | ПРИВОД | |
| 10 | 1***8 | ОПОРА | |
| 10 | 1***9 | ОПОРА | |
| 11 | 1***2 | ОПОРА | |
| 11 | 1***0 | ОПОРА | |
| 12 | 1***7 | ОПОРА | |
| 12 | 1***2 | ОПОРА | |
| 13 | 1***0 | Ключ | |
| 13 | 1***2 | МОТОР | |
| 13 | 2***3 | Комплект уплотнения | |
| 14 | 1***2 | ШКИВ | |
| 14 | 1***4 | ШКИВ | |
| 15 | 1***7 | ОПОРА | |
| 15 | 1***2 | ОПОРА | |
| 16 | 1***1 | ОПОРА | |
| 17 | 2***9 | ПОДШИПНИК | |
| 18 | 4***6 | ФЛАНЦ | |
| 19 | 4***8 | ФЛАНЦ | |
| 2 | 1***3 | ПЛАСТИНА | |
| 20 | 1***7 | РЕМЕНЬ | |
| 20 | 1***4 | РЕМЕНЬ | |
| 21 | 1***3 | ШКИВ | |
| 22 | 1***6 | ЗВЕЗДОЧКА | |
| 23 | 1***8 | Шпонка | |
| 24 | 3***4 | ВТУЛКА | |
| 25 | 3***8 | РЕМЕНЬ | |
| 26 | 1***5 | НАПРАВЛЯЮЩАЯ | |
| 27 | 1***9 | ЩИТОК | |
| 28 | 5***7 | ФИТИНГ | |
| 29 | 1***6 | ФИТИНГ | |
| 3 | 1***2 | Шкив | |
| 30 | 1***8 | ШЛАНГ | |
| 31 | 1***5 | ФИТИНГ | |
| 32 | 1***8 | Шайба | |
| 33 | 5***8 | ФИТИНГ | |
| 34 | 2***1 | Блок | |
| 35 | 2***6 | Блок | |
| 36 | 3***4 | ШКИВ | |
| 37 | 1***4 | РАСПОРНАЯ ВТУЛКА | |
| 38 | 2***3 | Опора | |
| 39 | 1***4 | Труба | |
| 39 | 2***9 | Труба | |
| 39 | 2***0 | Труба | |
| 39 | 2***1 | Труба | |
| 39 | 2***2 | Труба | |
| 39 | 2***3 | Труба | |
| 4 | 1***2 | Рычаг | |
| 40 | 1***0 | Кронштейн | |
| 5 | 1***9 | ПАЛЕЦ | |
| 6 | 2***4 | ФИТИНГ | |
| 7 | 1***0 | ТРУБА | |
| 7 | 1***1 | ТРУБА | |
| 7 | 1***3 | ТРУБА | |
| 7 | 1***4 | ТРУБА | |
| 7 | 1***5 | ТРУБА | |
| 8 | 2***0 | ФИТИНГ | |
| 9 | 1***8 | ВАЛ | |
| 9 | 1***9 | ВАЛ | |
| 9 | 1***0 | ВАЛ | |
| 9 | 1***3 | ВАЛ | |
| 9 | 1***4 | ВАЛ | |
| A | 1***0 | БОЛТ | |
| AA | 4***1 | WASHER - FLAT | |
| AB | 1***5 | БОЛТ | |
| AC | 1***9 | WASHER-LOCK | |
| AD | 1***2 | NUT | |
| AE | 1***4 | Шайба | |
| AF | 2***2 | NUT - FLANGE (SERR FACE) 375-16UNC | |
| AG | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| B | 1***9 | БОЛТ | |
| C | 1***1 | ШАЙБА | |
| D | 2***1 | БОЛТ | |
| E | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| F | 2***3 | БОЛТ | |
| G | 1***6 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| H | 6***7 | ШАЙБА | |
| J | 2***6 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP | |
| K | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| L | 1***0 | ШАЙБА | |
| M | 1***6 | NUT - HEX DT 750-10UNC | |
| N | 2***1 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP | |
| P | 1***9 | NUT - HEX LOCK DT 750-16UNF | |
| Q | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| R | 3***8 | Гайка | |
| S | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| T | 2***4 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| U | 3***9 | БОЛТ | |
| V | 2***3 | NUT - FLANGE 500-13UNC (SERR FACE) | |
| W | 1***2 | БОЛТ | |
| X | 2***9 | NUT - HEX LOCK 500-13UNC | |
| Y | 3***3 | БОЛТ | |
| Z | 1***1 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
