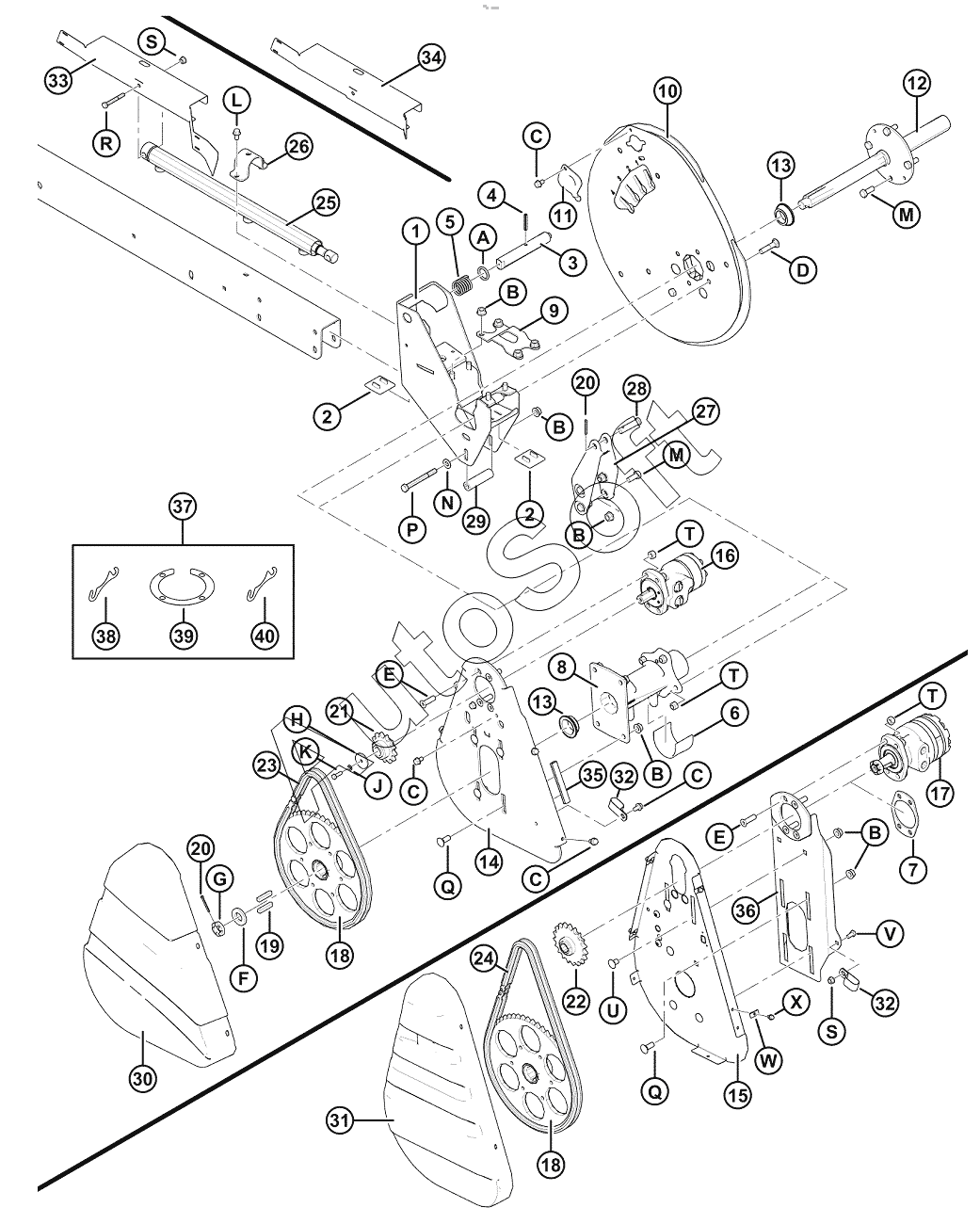

Каталог запасных частей к технике: MacDon-D65 (2016). Компоненты мотовила - для одинарного мотовила
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
17
18
18
19
20
20
21
22
22
23
24
24
25
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
A
B
B
B
B
B
C
C
C
C
D
E
E
F
G
H
J
K
L
M
M
N
P
Q
Q
R
S
S
T
T
T
U
V
W
X
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1113 | 1***3 | KEY | |
| 1 | 1***0 | Опора | |
| 10 | 2***6 | Комплект | |
| 11 | 1***6 | КРЫШКА | |
| 12 | 1***1 | ВАЛ СВАРНОЙ | |
| 13 | 1***3 | ПОДШИПНИК | |
| 14 | 1***3 | Ведущий диск | |
| 15 | 1***2 | ОПОРА | |
| 16 | 1***2 | МОТОР | |
| 16 | 1***3 | САЛЬНИК КОМПЛЕКТ | |
| 17 | 2***8 | Мотор | |
| 17 | 2***9 | Комплект уплотнения | |
| 18 | 1***7 | ЗВЕЗДОЧКА | |
| 19 | 1***1 | ШПОНКА | |
| 2 | 1***6 | ПРОКЛАДКА | |
| 20 | 1***7 | PIN | |
| 21 | 1***6 | ЗВЕЗДОЧКА | |
| 22 | 1***4 | ЗВЕЗДОЧКА | |
| 22 | 1***1 | ЗВЕЗДОЧКА | |
| 23 | 1***6 | ЦЕПЬ | |
| 24 | 1***5 | ЦЕПЬ | |
| 24 | 2***6 | Цепь | |
| 25 | 1***5 | САЛЬНИК КОМПЛЕКТ | |
| 25 | 1***3 | Цилиндр | |
| 26 | 1***0 | Зажим | |
| 27 | 1***7 | Отливка | |
| 28 | 1***5 | Штифт | |
| 29 | 1***5 | Проставка | |
| 3 | 1***5 | Штифт | |
| 30 | 2***4 | Крышка | |
| 31 | 1***5 | Крышка | |
| 32 | 1***8 | ЗАЖИМ | |
| 33 | 2***7 | Щиток | |
| 34 | 1***0 | Щиток | |
| 35 | 1***4 | Накладка | |
| 36 | 1***0 | Сварное крепление гидромотора | |
| 37 | 2***7 | Комплект | |
| 38 | 1***1 | ШАЙБА | |
| 39 | 1***3 | ШАЙБА | |
| 4 | 1***1 | Штифт пружинный | |
| 40 | 2***9 | Регулировочная прокладка | |
| 5 | 1***1 | ПРУЖИНА | |
| 6 | 1***5 | ВТУЛКА | |
| 7 | 2***2 | Пластина | |
| 8 | 1***7 | Ступица привода мотовила с крышкой подшипника | |
| 9 | 1***3 | Зажим | |
| A | 1***9 | ШАЙБА | |
| B | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| C | 1***8 | ВИНТ | |
| D | 3***7 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP | |
| E | 1***3 | БОЛТ | |
| F | 3***4 | WASHER - FLAT | |
| G | 1***5 | ГАЙКА | |
| H | 1***8 | ШАЙБА | |
| J | 1***6 | WASHER | |
| K | 2***7 | BOLT | |
| L | 2***1 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| M | 2***1 | БОЛТ | |
| N | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| P | 3***9 | Болт | |
| Q | 1***3 | БОЛТ | |
| R | 3***5 | БОЛТ | |
| S | 3***8 | Гайка | |
| T | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| U | 1***9 | БОЛТ | |
| V | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| W | 1***2 | ГАЙКА | |
| X | 2***8 | БОЛТ |
