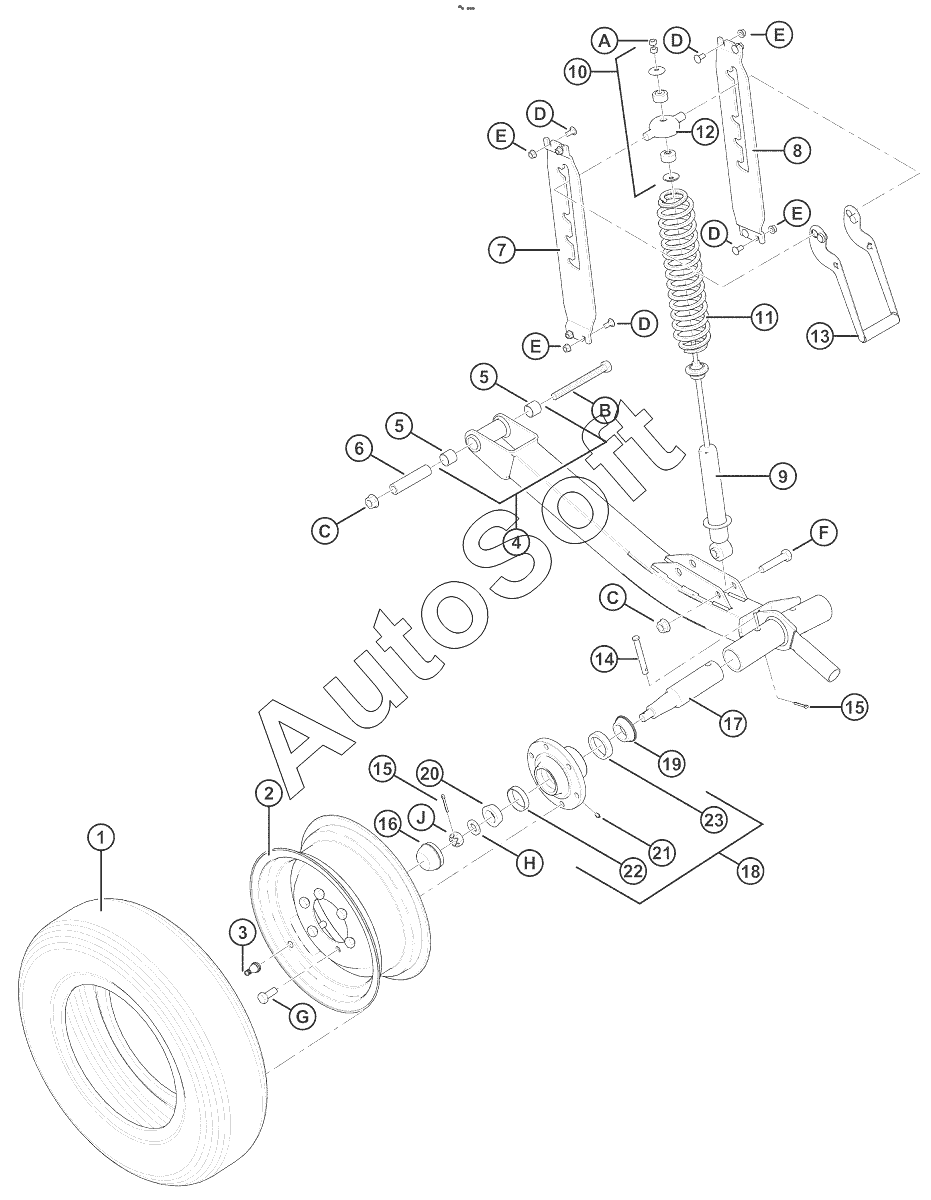

Каталог запасных частей к технике: MacDon-D65 (2016). Стабилизирующие колеса (Дополнительно)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
A
B
C
C
D
D
D
D
E
E
E
E
F
G
H
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| C1986 | C***6 | Комплект | |
| 1 | 1***1 | ШИНА | |
| 10 | 1***2 | Комплект | |
| 11 | 1***5 | ПРУЖИНА | |
| 12 | 1***6 | КРЫШКА | |
| 13 | 1***9 | РУЧКА СВАРНАЯ | |
| 14 | 1***7 | PIN – CLEVIS | |
| 15 | 1***8 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 16 | 3***0 | КРЫШКА | |
| 17 | 1***8 | ШПИНДЕЛЬ | |
| 18 | 4***2 | СТУПИЦА | |
| 19 | 3***7 | ПОДШИПНИК | |
| 2 | 1***1 | ДИСК | |
| 20 | 2***6 | ПОДШИПНИК | |
| 21 | 2***7 | ФИТИНГ | |
| 21 | 5***4 | FITTING | |
| 22 | 7***0 | МАНЖЕТА | |
| 23 | 3***6 | МАНЖЕТА | |
| 3 | 2***3 | STEM-TIRE VALVE ASSEMBLY #TR-415 | |
| 4 | 1***0 | ТРУБА | |
| 5 | 1***2 | ВТУЛКА | |
| 6 | 1***0 | ПРОКЛАДКА | |
| 7 | 1***4 | Опора | |
| 8 | 1***5 | Опора | |
| 9 | 1***4 | АМОРТИЗАТОР | |
| A | 1***6 | NUT - HEX 3/8 - 24 UNF GR 5 ZP | |
| B | 2***7 | БОЛТ | |
| C | 5***5 | Гайка | |
| D | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| E | 3***8 | Гайка | |
| F | 2***3 | БОЛТ | |
| G | 1***6 | BOLT - 90° WHEEL 9/16 NF X 175 OL | |
| H | 2***0 | WASHER - HARDENED | |
| J | 5***2 | ГАЙКА |
