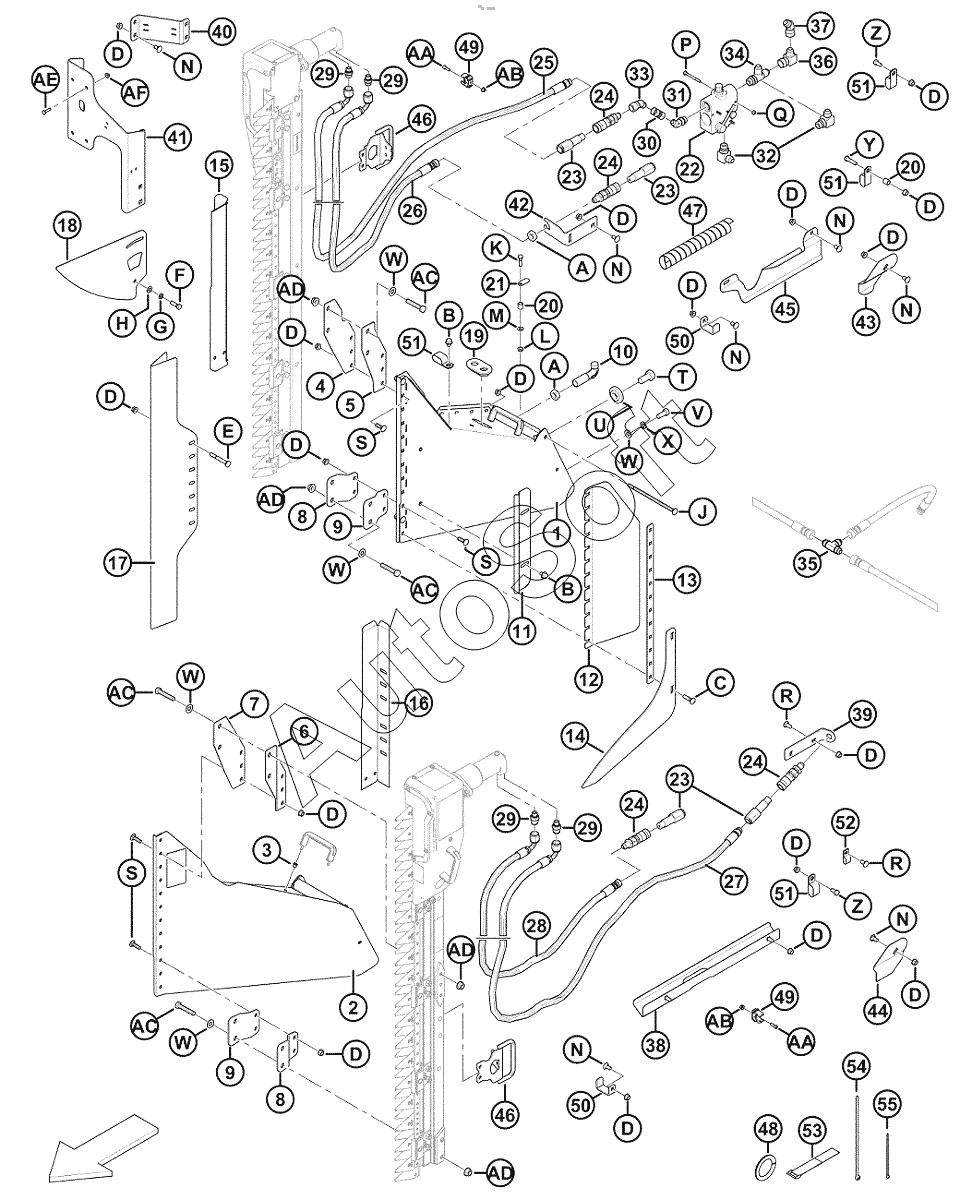

Каталог запасных частей к технике: MacDon-D65 (2016). Вертикальный нож - B5757 (Дополнительно)
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
23
23
24
24
24
24
25
26
27
28
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
49
50
50
51
51
51
51
52
53
54
55
A
A
B
B
C
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
E
F
G
H
J
K
L
M
N
N
N
N
N
N
N
P
Q
R
R
S
S
S
T
U
V
W
W
W
W
W
X
Y
Z
Z
AA
AA
AB
AB
AC
AC
AC
AC
AD
AD
AD
AD
AE
AF
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B5406 | B***6 | КОМПЛЕКТ ШЛАНГОВ ВЕРТИКАЛЬНОГО НОЖА | |
| B5757 | B***7 | Комплект | |
| B5758 | B***8 | Комплект | |
| 1 | 2***4 | Опорный блок | |
| 10 | 1***3 | КРЮК | |
| 11 | 1***2 | ДЕФЛЕКТОР | |
| 12 | 1***1 | ДЕФЛЕКТОР | |
| 13 | 1***0 | СТОПОР | |
| 14 | 2***7 | Подъемник | |
| 15 | 1***8 | ЩИТОК | |
| 16 | 1***2 | ЩИТОК | |
| 17 | 1***0 | ЩИТОК | |
| 18 | 1***8 | НАПРАВЛЯЮЩАЯ | |
| 19 | 1***3 | ВТУЛКА | |
| 2 | 2***5 | Опорный блок | |
| 20 | 1***4 | Проставка | |
| 21 | 1***3 | РЫЧАГ | |
| 22 | 1***2 | КЛАПАН | |
| 22 | 3***4 | САЛЬНИК КОМПЛЕКТ | |
| 23 | 1***6 | МУФТА | |
| 24 | 1***3 | МУФТА | |
| 25 | 1***2 | ШЛАНГ | |
| 26 | 1***7 | ШЛАНГ | |
| 27 | 1***3 | ШЛАНГ | |
| 28 | 1***5 | ШЛАНГ | |
| 29 | 1***4 | Комплект уплотнений | |
| 29 | 2***6 | ФИТИНГ | |
| 29 | 2***6 | Фитинг | |
| 3 | 2***8 | Гайка | |
| 30 | 1***0 | ФИТИНГ | |
| 31 | 1***1 | ФИТИНГ | |
| 32 | 2***3 | FITTING - ELBOW 90° HYD | |
| 33 | 1***5 | ФИТИНГ | |
| 34 | 5***9 | FITTING - TEE HYD STR THD RUN TEE CW O-RING | |
| 35 | 3***1 | FITTING - TEE HYD | |
| 36 | 3***6 | FITTING - ELBOW 90° HYD | |
| 37 | 1***4 | ФИТИНГ | |
| 38 | 1***6 | ОПОРА СВАРНАЯ Л/С ВЕРТИКАЛЬ. НОЖА | |
| 39 | 1***8 | ОПОРА | |
| 4 | 2***6 | Опора | |
| 40 | 1***3 | Опора | |
| 41 | 2***5 | Опора | |
| 42 | 1***1 | ОПОРА | |
| 43 | 1***4 | ДЕРЖАТЕЛЬ | |
| 44 | 1***3 | ДЕРЖАТЕЛЬ | |
| 45 | 1***9 | НАПРАВЛЯЮЩАЯ | |
| 46 | 2***4 | Ручка | |
| 47 | 2***7 | Защита | |
| 48 | 4***7 | MOЛДИНГ | |
| 49 | 2***4 | Зажим | |
| 5 | 2***7 | Опора | |
| 50 | 1***8 | ЗАЖИМ | |
| 51 | 1***8 | ЗАЖИМ | |
| 52 | 1***3 | ЗАЖИМ | |
| 53 | 1***3 | ЗАСТЕЖКА | |
| 54 | 3***3 | CABLE TIE | |
| 55 | 2***3 | FASTENER - CABLE TIE BLACK | |
| 6 | 2***8 | Опора | |
| 7 | 2***9 | Опора | |
| 8 | 2***8 | Опора | |
| 9 | 2***9 | Опора | |
| A | 7***4 | NUT | |
| AA | 1***2 | Винт | |
| AB | 1***8 | Гайка | |
| AC | 2***1 | Болт | |
| AD | 1***5 | NUT | |
| AE | 2***3 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP | |
| AF | 2***5 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP | |
| B | 3***3 | БОЛТ | |
| C | 2***4 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP | |
| D | 3***8 | Гайка | |
| E | 3***7 | БОЛТ | |
| F | 2***4 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| G | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| H | 1***8 | Шайба | |
| J | 1***5 | Болт | |
| K | 2***6 | БОЛТ | |
| L | 3***0 | Гайка | |
| M | 1***9 | ШАЙБА | |
| N | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| P | 2***4 | БОЛТ | |
| Q | 1***4 | NUT-HEX LOCK DT 1/4-20 UNC ZP | |
| R | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| S | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| T | 1***9 | Болт | |
| U | 2***4 | Шайба | |
| V | 2***1 | БОЛТ | |
| W | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| X | 1***8 | WASHER-LOCK | |
| Y | 2***1 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| Z | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG |
