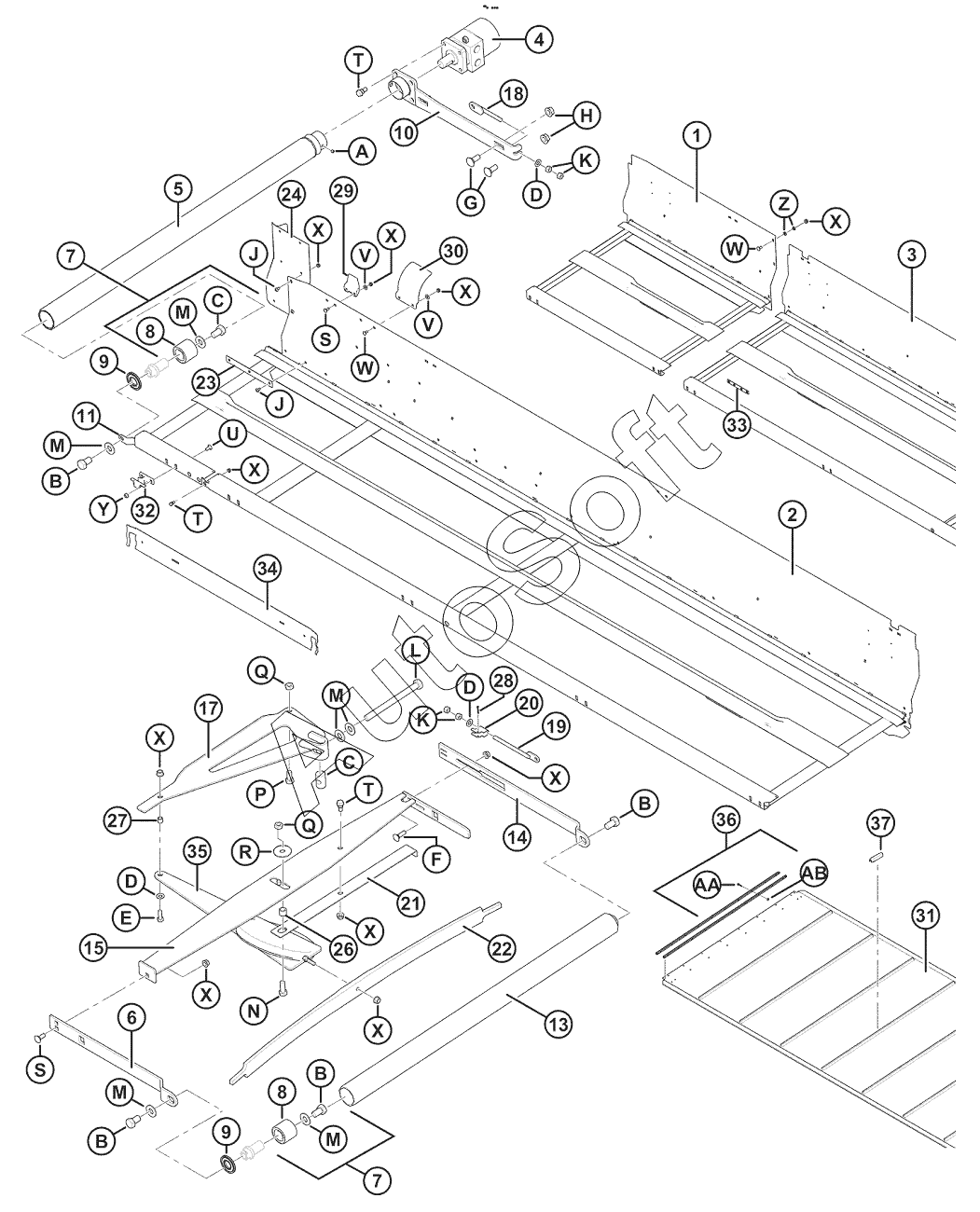

Каталог запасных частей к технике: MacDon-FD75 (2019). Draper Carrier Deck and Tensioner
1
1
1
2
2
2
2
3
3
3
3
4
4
4
5
6
7
7
8
8
9
9
10
11
11
13
14
15
15
17
18
19
20
21
22
23
24
24
26
27
28
29
30
31
31
31
31
31
31
32
33
34
34
34
34
35
36
36
37
37
A
B
B
B
B
C
C
D
D
D
E
F
G
H
J
J
K
K
L
M
M
M
M
M
N
P
Q
Q
R
S
S
T
T
T
U
V
V
W
W
X
X
X
X
X
X
X
X
X
X
Y
Z
AA
AB
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Сварная направляющая | |
| 1 | 1***7 | Сварная направляющая | |
| 1 | 2***2 | Сварная направляющая | |
| 10 | 2***0 | Arm | |
| 11 | 1***8 | ПЛЕЧО | |
| 11 | 1***8 | ПЛЕЧО | |
| 13 | 1***4 | ТРУБА | |
| 14 | 1***2 | ПЛЕЧО | |
| 15 | 2***3 | Элемент | |
| 15 | 2***4 | Элемент | |
| 17 | 2***1 | Сварная распорка | |
| 18 | 1***3 | НАТЯЖИТЕЛЬ приводного ролика | |
| 19 | 1***5 | НАТЯЖИТЕЛЬ ведомого ролика | |
| 2 | 1***0 | Deck weldt | |
| 2 | 1***2 | Deck weldt | |
| 2 | 1***4 | Deck weldt | |
| 2 | 1***7 | Deck weldt | |
| 20 | 1***7 | ПЕТЛЯ | |
| 21 | 1***8 | ИНДИКАТОР | |
| 22 | 1***8 | ПРУЖИНА | |
| 23 | 2***5 | Сварная штанга | |
| 24 | 1***8 | Уширитель | |
| 24 | 1***9 | Уширитель | |
| 26 | 1***1 | SPACER | |
| 27 | 1***2 | ПРОКЛАДКА | |
| 28 | 1***4 | PIN-COTTER 3/32 DIA X 3/4 ZP | |
| 29 | 1***0 | НАПРАВЛЯЮЩАЯ | |
| 3 | 1***1 | Deck weldt | |
| 3 | 1***3 | Deck weldt | |
| 3 | 1***5 | Deck weldt | |
| 3 | 1***6 | Deck weldt | |
| 30 | 1***4 | Shield | |
| 31 | 1***5 | Draper | |
| 31 | 1***6 | Draper | |
| 31 | 2***9 | Полотно | |
| 31 | 2***0 | Полотно | |
| 31 | 2***1 | Полотна | |
| 31 | 2***2 | Полотно | |
| 32 | 1***9 | ОПОРА | |
| 33 | 1***2 | ПЛАСТИНА | |
| 34 | 2***2 | Support | |
| 34 | 2***4 | Опора | |
| 34 | 2***4 | Support | |
| 34 | 2***7 | Support | |
| 35 | 1***2 | ОПОРА | |
| 36 | 1***7 | СОЕДИНИТЕЛЬ.КОМПЛЕКТ | |
| 36 | 1***0 | Комплект | |
| 37 | 2***8 | Kit | |
| 37 | 2***9 | Kit | |
| 4 | 1***6 | Шпонка | |
| 4 | 1***4 | Motor | |
| 4 | 2***2 | Комплект уплотнения | |
| 5 | 2***3 | Assy | |
| 6 | 1***6 | ПЛЕЧО | |
| 7 | 1***5 | ПАЛЕЦ | |
| 8 | 1***7 | Подшипник | |
| 9 | 1***5 | САЛЬНИК | |
| A | 1***1 | ВИНТ | |
| AA | 1***4 | Screw | |
| AB | 1***6 | ГАЙКА | |
| B | 1***9 | БОЛТ | |
| C | 1***1 | ГАЙКА | |
| D | 1***8 | Шайба | |
| E | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| F | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| G | 2***1 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP | |
| H | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| J | 1***7 | ВИНТ | |
| K | 1***0 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| L | 1***6 | Болт | |
| M | 3***1 | WASHER - HARDENED | |
| N | 2***1 | БОЛТ | |
| P | 2***5 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| Q | 1***7 | ГАЙКА | |
| R | 4***2 | WASHER - FLAT | |
| S | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| T | 1***9 | БОЛТ | |
| U | 2***6 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP | |
| V | 2***5 | WASHER-FLAT | |
| W | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| X | 3***8 | Гайка | |
| Y | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| Z | 1***3 | ШАЙБА |
