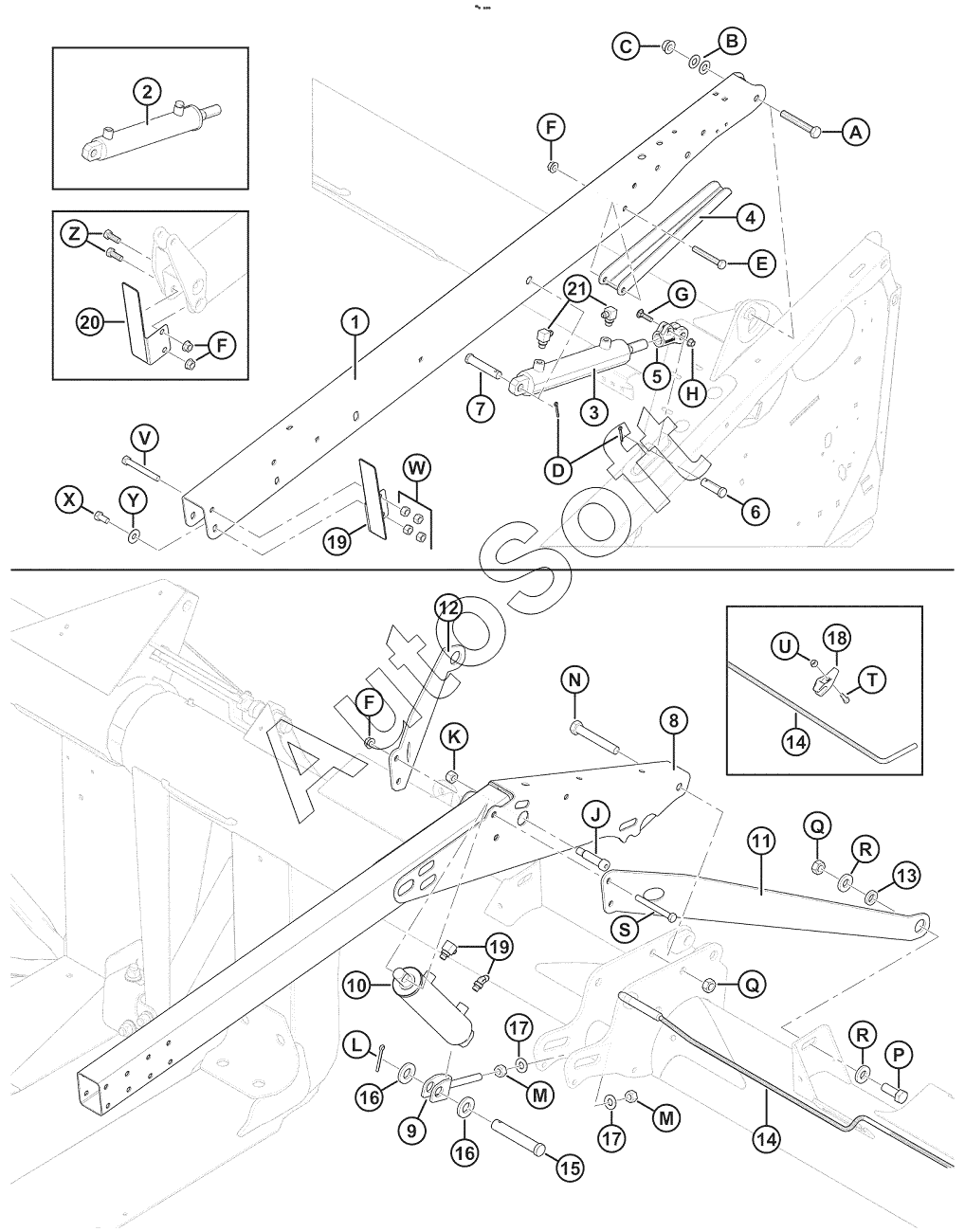

Каталог запасных частей к технике: MacDon-FD75 (2019). Reel Support Arms and Lift Cylinders
1
2
2
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16
17
17
18
19
19
20
21
A
B
C
D
E
F
F
F
G
H
J
K
L
M
M
N
P
Q
Q
R
R
S
T
U
V
W
X
Y
Z
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Arm | |
| 10 | 1***6 | КОМПЛЕКТ | |
| 10 | 2***1 | Цилиндр | |
| 11 | 1***5 | Распорка | |
| 12 | 1***3 | Распорка | |
| 13 | 1***1 | ПРОКЛАДКА | |
| 14 | 3***1 | Rod | |
| 15 | 4***1 | ПАЛЕЦ | |
| 16 | 1***8 | ШАЙБА | |
| 17 | 3***1 | WASHER - HARDENED | |
| 18 | 1***4 | НАПРАВЛЯЮЩАЯ | |
| 19 | 2***8 | Assy | |
| 2 | 1***4 | КОМПЛЕКТ | |
| 2 | 1***9 | Сапун | |
| 2 | 2***2 | Цилиндр лев. и пр. | |
| 20 | 2***9 | Assy | |
| 21 | R***F | PUMP – triple gear | |
| 3 | 1***5 | КОМПЛЕКТ | |
| 3 | 2***3 | Цилиндр лев. и пр. | |
| 4 | 3***2 | Support | |
| 5 | 3***4 | Clevis | |
| 6 | 1***6 | ПАЛЕЦ | |
| 7 | 2***2 | ПАЛЕЦ | |
| 8 | 1***3 | Рычаг | |
| 9 | 2***2 | Clevis weldt | |
| A | 1***2 | БОЛТ | |
| B | 1***0 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP | |
| C | 5***5 | Гайка | |
| D | 1***8 | PIN-COTTER 3/16 DIA X 125 ZP | |
| E | 2***1 | BOLT - HH 1/2 NC X 35 LG GR 5 ZP | |
| F | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| G | 2***4 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP | |
| H | 3***8 | Гайка | |
| J | 1***7 | Болт | |
| K | 1***6 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| L | 1***9 | ПАЛЕЦ | |
| M | 1***2 | NUT | |
| N | 2***9 | BOLT - HH 3/4 NC X 50 LG GR 5 ZP | |
| P | 3***2 | БОЛТ | |
| Q | 1***6 | NUT - HEX DT 750-10UNC | |
| R | 1***5 | ШАЙБА | |
| S | 3***9 | Болт | |
| T | 2***7 | BOLT | |
| U | 3***0 | Гайка | |
| V | 2***9 | BOLT | |
| W | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| X | 2***5 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| Y | 1***9 | WASHER | |
| Z | 2***1 | БОЛТ |
