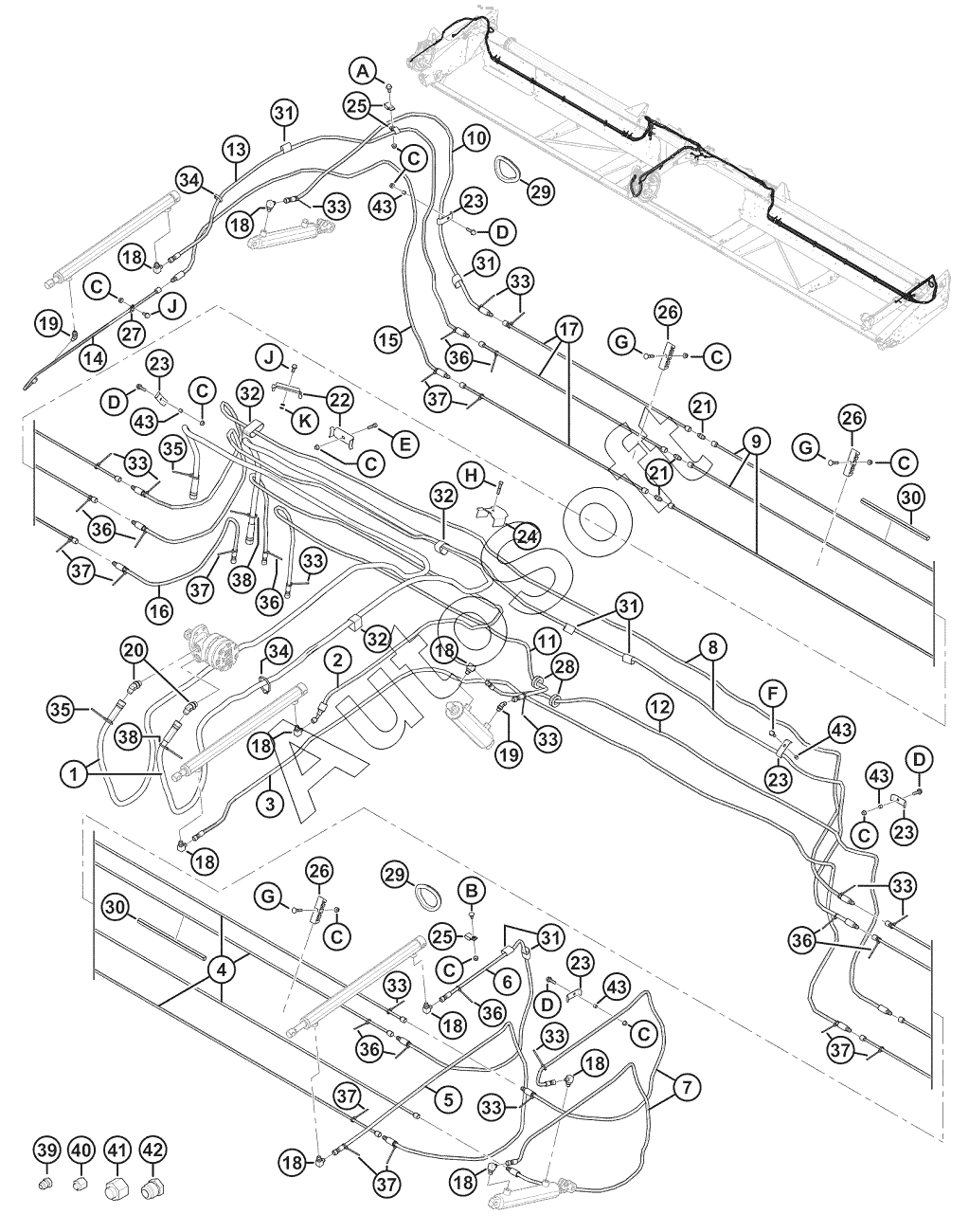

Каталог запасных частей к технике: MacDon-FD75 (2019). Reel Drive Hydraulics - Lift and Fore-Aft
1
2
3
4
4
4
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
17
18
18
18
18
18
18
18
18
18
19
19
20
21
21
22
23
23
23
23
23
24
25
25
26
26
26
27
28
29
29
30
30
31
31
31
31
32
32
32
33
33
33
33
33
33
33
33
33
34
34
35
35
36
36
36
36
36
36
37
37
37
37
37
37
38
38
39
40
41
42
43
43
43
43
A
B
C
C
C
C
C
C
C
C
C
C
D
D
D
D
E
F
G
G
G
H
J
J
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | ШЛАНГ | |
| 10 | 2***4 | Hose | |
| 11 | 2***5 | Hose | |
| 12 | 2***6 | Hose | |
| 13 | 2***8 | Hose | |
| 14 | 1***8 | Линия | |
| 15 | 2***9 | Hose | |
| 16 | 2***5 | Hose | |
| 17 | 2***0 | Line | |
| 17 | 2***1 | Line | |
| 18 | 3***2 | FITTING - ELBOW 90° HYD | |
| 19 | 3***4 | ФИТИНГ | |
| 2 | 2***1 | Hose | |
| 20 | 5***3 | ФИТИНГ | |
| 21 | 3***5 | FITTING - UNION HYD | |
| 22 | 2***0 | Holder | |
| 23 | 1***1 | ЗАЖИМ | |
| 24 | 1***9 | Держатель | |
| 25 | 1***4 | ЗАЖИМ | |
| 26 | 2***8 | Clamp | |
| 27 | 1***8 | Clamp | |
| 28 | 2***7 | Grommet | |
| 29 | 1***2 | Проходная втулка | |
| 3 | 2***7 | Hose | |
| 30 | 2***1 | Conduit | |
| 31 | 1***3 | ЗАСТЕЖКА | |
| 32 | 1***4 | ЗАСТЕЖКА | |
| 33 | 2***3 | FASTENER - CABLE TIE BLACK | |
| 34 | 3***3 | CABLE TIE | |
| 35 | 4***1 | FASTENER-CABLE TIE-YELLOW | |
| 36 | 4***2 | FASTENER-CABLE TIE RED | |
| 37 | 4***7 | FASTENER-CABLE TIE GREEN | |
| 38 | 4***2 | FASTENER-CABLE TIE WHITE | |
| 39 | 5***8 | Plug | |
| 4 | 1***6 | Шланг | |
| 4 | 1***2 | Шланг | |
| 4 | 2***7 | Line | |
| 4 | 2***8 | Line | |
| 40 | 3***3 | КРЫШКА | |
| 41 | 3***9 | CAP - 3/4 " TUBE | |
| 42 | 1***6 | Заглушка | |
| 43 | 2***1 | Spacer | |
| 5 | 2***0 | Hose | |
| 6 | 2***1 | Hose | |
| 7 | 2***2 | Hose | |
| 8 | 2***3 | Hose | |
| 9 | 2***9 | Line | |
| 9 | 2***7 | Line | |
| 9 | 2***8 | Line | |
| A | 2***7 | BOLT-HH SERR FACE 3/8 NC X 10 GR 5 ZP | |
| B | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| C | 3***8 | Гайка | |
| D | 3***6 | BOLT -HH FLG (SERR FACE) 3/8 NC X 125 GR 5 ZP | |
| E | 2***1 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| F | 1***3 | ВИНТ | |
| G | 5***7 | Болт | |
| H | 2***8 | Болт | |
| J | 2***1 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| K | 1***1 | WASHER - FLAT |
