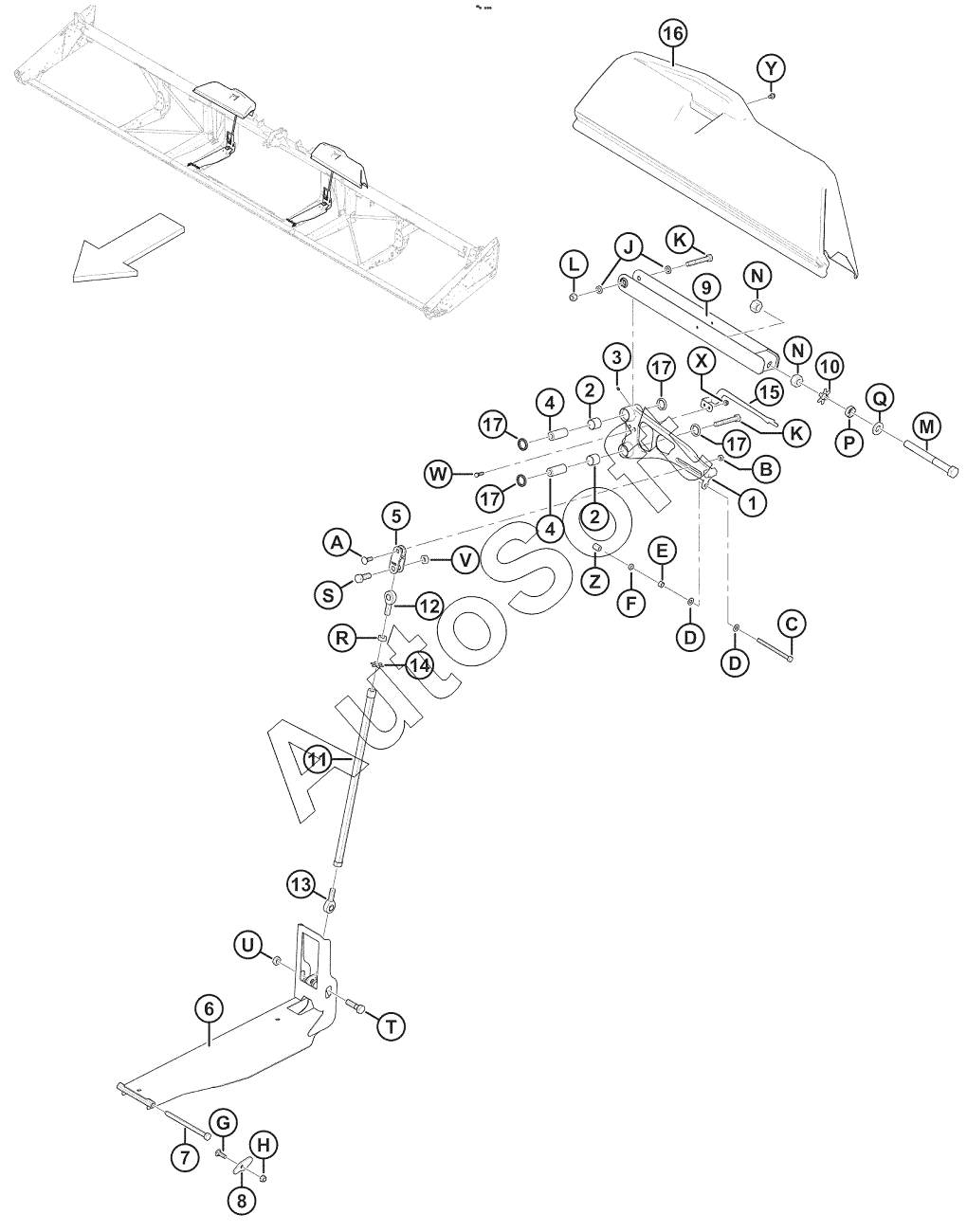

Каталог запасных частей к технике: MacDon-FD75 (2019). Balance Linkage
1
1
1
1
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
16
16
16
16
17
17
17
17
A
B
C
D
D
E
F
G
H
J
K
K
L
M
N
N
P
Q
R
S
T
U
V
W
X
Y
Z
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Assy | |
| 1 | 3***3 | Assy | |
| 1 | 3***4 | Assy | |
| 1 | 3***6 | Assy | |
| 1 | 3***7 | Assy | |
| 10 | 2***4 | Plate | |
| 11 | 1***0 | ТРУБА | |
| 12 | 1***6 | ОГОЛОВОК СТЕРЖНЯ | |
| 13 | 1***1 | ОГОЛОВОК СТЕРЖНЯ | |
| 14 | 2***3 | Plate | |
| 15 | 2***3 | Indicator | |
| 15 | 2***4 | Indicator | |
| 15 | 2***9 | Indicator | |
| 16 | 2***7 | Shield | |
| 16 | 2***2 | Shield | |
| 16 | 2***7 | Shield | |
| 16 | 2***9 | Shield | |
| 16 | 2***0 | Shield | |
| 16 | 2***2 | Shield | |
| 17 | 1***2 | САЛЬНИК | |
| 2 | 3***1 | Bearing | |
| 3 | 1***1 | FITTING- LUBE 1/4-28 UNF | |
| 4 | 1***2 | ПАЛЕЦ | |
| 5 | 1***6 | ВИЛКА СЕРЬГА | |
| 6 | 3***0 | Channel weldt | |
| 7 | 1***8 | ПАЛЕЦ | |
| 8 | 1***6 | ПЛАСТИНА | |
| 9 | 1***0 | ЗВЕНО | |
| A | 2***9 | BOLT | |
| B | 1***7 | ГАЙКА | |
| C | 5***6 | БОЛТ | |
| D | 1***9 | WASHER- HARDENED | |
| E | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| F | 2***6 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP | |
| G | 2***9 | BOLT | |
| H | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| J | 1***1 | Washer | |
| K | 1***4 | БОЛТ | |
| L | 1***6 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| M | 1***8 | Bolt | |
| N | 1***5 | Nut | |
| P | 1***6 | Nut | |
| Q | 3***4 | WASHER - FLAT | |
| R | 7***4 | NUT | |
| S | 3***2 | БОЛТ | |
| T | 1***7 | БОЛТ | |
| U | 1***6 | NUT - HEX DT 750-10UNC | |
| V | 1***7 | ГАЙКА | |
| W | 2***4 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| X | 3***8 | Гайка | |
| Y | 1***8 | ВИНТ | |
| Z | 2***0 | Nut |
