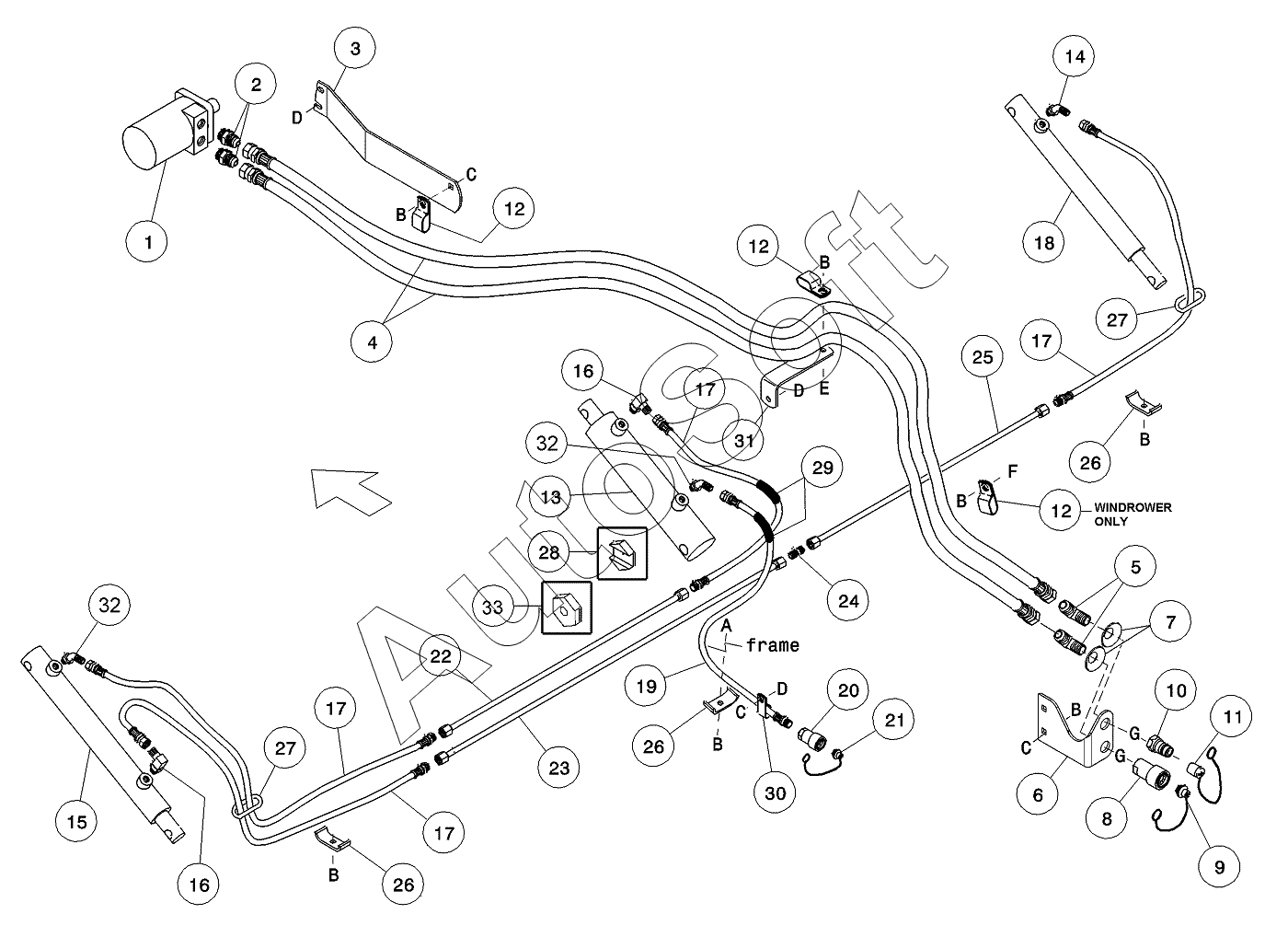

Каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER (2019). 3-ARM REEL LIFT & REEL DRIVE HYDRAULICS
1
1
1
2
2
3
4
5
6
7
8
8
9
10
11
12
12
12
13
13
13
13
13
14
14
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
18
18
19
20
20
21
22
22
23
23
24
25
25
26
26
26
27
27
28
29
30
31
32
32
32
32
32
32
33
33
A
B
B
B
B
B
B
B
C
C
C
D
D
D
E
F
G
G
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Seal kit | |
| 1 | 2***9 | Шпонка сегментная | |
| 1 | 4***1 | Motor | |
| 10 | 2***5 | FITTING | |
| 11 | 2***6 | DUST CAP | |
| 12 | 1***8 | ЗАЖИМ | |
| 13 | 1***5 | Seal kit | |
| 13 | 1***4 | Piston | |
| 13 | 1***4 | Cylinder | |
| 13 | 3***5 | Cylinder | |
| 13 | 3***6 | Seal kit | |
| 14 | 3***4 | ФИТИНГ | |
| 14 | 5***9 | O-КОЛЬЦО | |
| 15 | 1***7 | Seal kit | |
| 15 | 1***5 | Cylinder | |
| 15 | 2***4 | Seal kit | |
| 15 | 4***2 | Piston | |
| 16 | 3***2 | FITTING - ELBOW 90° HYD | |
| 16 | 3***3 | ФИТИНГ | |
| 16 | 4***9 | O-КОЛЬЦО | |
| 16 | 5***9 | O-КОЛЬЦО | |
| 17 | 1***2 | Hose | |
| 18 | 2***5 | Seal kit | |
| 18 | 2***8 | Cylinder | |
| 19 | 4***3 | Hose | |
| 2 | 3***5 | FITTING - CONNECTOR HYD | |
| 2 | 4***0 | O-КОЛЬЦО | |
| 20 | 3***2 | Coupler | |
| 20 | 5***3 | Уплотнительное кольцо | |
| 21 | 2***6 | Plug | |
| 22 | 1***1 | Line | |
| 22 | 1***1 | Line | |
| 23 | 1***3 | Line | |
| 23 | 4***5 | Line | |
| 24 | 3***5 | FITTING - UNION HYD | |
| 25 | 1***1 | Line | |
| 25 | 4***5 | Line | |
| 26 | 3***5 | HOLDER | |
| 27 | 4***4 | Conduit | |
| 28 | 1***8 | Restrictor | |
| 29 | 3***1 | Conduit | |
| 3 | 1***8 | Bar | |
| 30 | 4***8 | CLAMP | |
| 31 | 1***6 | Guide | |
| 32 | 1***4 | Fitting | |
| 32 | 4***9 | O-КОЛЬЦО | |
| 33 | 1***1 | Restrictor | |
| 33 | 1***2 | Restrictor | |
| 4 | 1***7 | Hose | |
| 5 | 3***3 | Fitting | |
| 6 | 1***7 | Support | |
| 7 | 4***3 | WASHER | |
| 8 | 2***7 | FITTING | |
| 8 | 5***2 | O-RING | |
| 9 | 2***8 | PLUG | |
| A | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| B | 3***8 | Гайка | |
| C | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| D | 1***8 | ВИНТ | |
| E | 2***1 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| F | 2***5 | BOLT - HH FLG (SERR FACE) 3/8 NC X 10 GR 5 ZP | |
| G | 1***2 | WASHER |
