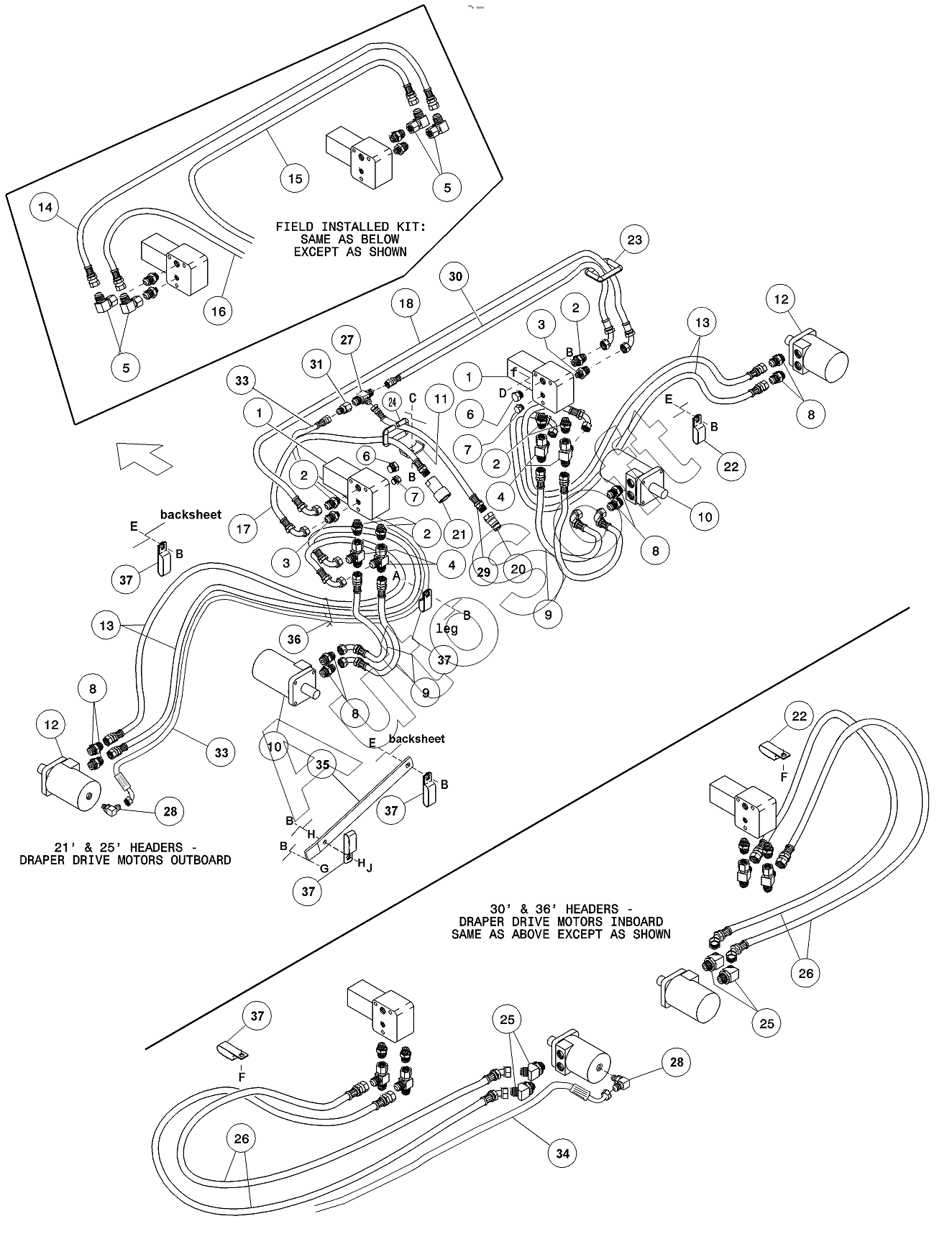

Каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER (2019). DRAPER DRIVE: HYDRAULIC DECK SHIFT
1
1
1
1
1
1
1
1
1
2
2
2
2
1
1
1
3
3
3
3
4
4
5
5
6
6
6
6
6
6
7
7
7
7
8
8
8
8
8
8
8
8
8
8
9
9
10
10
10
10
10
10
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
14
15
16
17
18
20
21
21
22
22
23
24
25
25
25
25
25
25
26
26
27
28
28
28
28
28
28
29
29
30
30
31
33
33
33
33
34
35
36
37
37
37
37
37
A
B
B
B
B
B
B
B
B
C
D
E
E
E
F
F
F
G
H
H
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B 2591 | B***1 | Hydraulic deck shift package | |
| 1 | 4***5 | Valve | |
| 1 | 4***6 | Coil | |
| 1 | 4***7 | O-ring | |
| 1 | 4***9 | O-КОЛЬЦО | |
| 10 | 1***4 | Seal kit | |
| 10 | 2***9 | Шпонка сегментная | |
| 10 | 4***7 | Motor | |
| 11 | 3***5 | HOLDER | |
| 12 | 1***9 | Motor | |
| 12 | 1***4 | Seal kit | |
| 12 | 2***9 | Шпонка сегментная | |
| 12 | 4***6 | Motor | |
| 13 | 1***1 | Hose | |
| 13 | 1***2 | Hose | |
| 13 | 1***6 | Hose | |
| 13 | 1***7 | Hose | |
| 14 | R***F | PUMP – triple gear | |
| 15 | R***F | PUMP – triple gear | |
| 16 | R***F | PUMP – triple gear | |
| 17 | 1***8 | Hose | |
| 18 | 1***3 | Hose | |
| 2 | 2***7 | ФИТИНГ | |
| 20 | 2***5 | FITTING | |
| 21 | 2***7 | FITTING | |
| 21 | 5***2 | O-RING | |
| 22 | 1***8 | ЗАЖИМ | |
| 23 | 1***6 | Seal | |
| 24 | 1***7 | Seal | |
| 25 | 4***0 | O-КОЛЬЦО | |
| 25 | 5***3 | ФИТИНГ | |
| 26 | 1***4 | Hose | |
| 27 | 3***1 | FITTING - TEE HYD | |
| 28 | 5***4 | ФИТИНГ | |
| 28 | 5***3 | O-КОЛЬЦО | |
| 29 | 1***4 | Hose | |
| 29 | 4***5 | Hose | |
| 3 | 3***5 | Fitting | |
| 3 | 5***9 | O-КОЛЬЦО | |
| 30 | 1***4 | Hose | |
| 30 | 1***2 | Hose | |
| 31 | 1***4 | Fitting | |
| 33 | 1***7 | Hose | |
| 33 | 1***9 | Hose | |
| 34 | 1***0 | Hose | |
| 35 | 1***6 | Bar | |
| 36 | 2***3 | FASTENER - CABLE TIE BLACK | |
| 37 | 5***2 | CLAMP - INSULATED 15/16 INCH | |
| 4 | 5***2 | Fitting | |
| 5 | 3***6 | FITTING - ELBOW 90° HYD | |
| 6 | 3***7 | PLUG - HEX CW O-RING | |
| 6 | 4***9 | O-КОЛЬЦО | |
| 7 | 3***4 | PLUG- HEX CW O-RING | |
| 7 | 5***9 | O-КОЛЬЦО | |
| 8 | 3***5 | FITTING - CONNECTOR HYD | |
| 8 | 4***0 | O-КОЛЬЦО | |
| 9 | 1***8 | Hose | |
| A | 2***5 | BOLT - HH FLG (SERR FACE) 3/8 NC X 10 GR 5 ZP | |
| B | 3***8 | Гайка | |
| C | 3***3 | Bolt | |
| D | 3***7 | БОЛТ | |
| E | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| F | 1***8 | ВИНТ | |
| G | 2***1 | Bolt | |
| H | 1***8 | Шайба | |
| J | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
