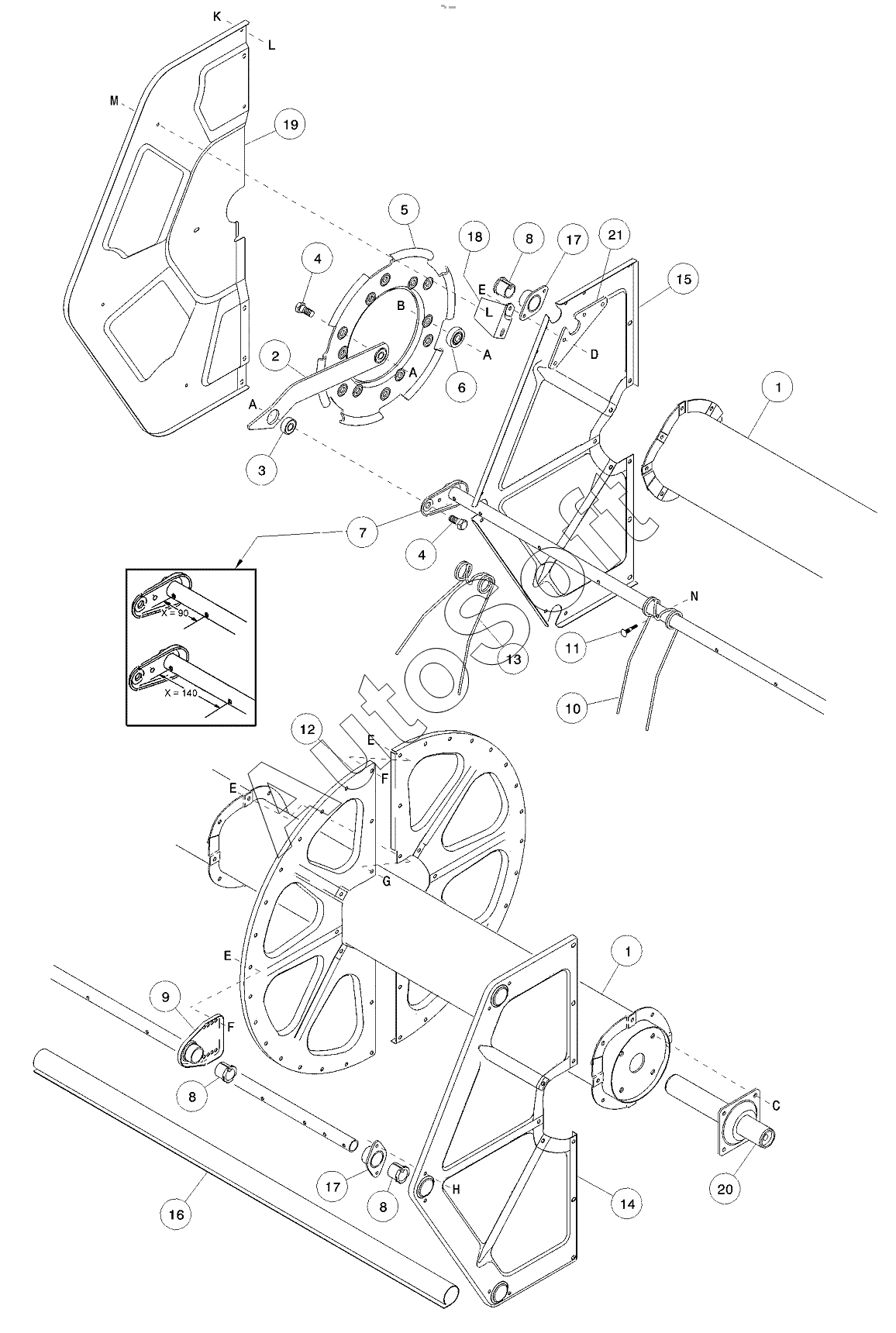

Каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER (2019). Model 2100 PICK-UP REEL, Serial Number 115999 and below
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
4
5
6
7
7
7
7
7
7
7
7
7
7
8
8
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
A
A
A
B
C
D
E
E
E
E
F
F
G
H
K
L
L
M
N
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Tube | |
| 1 | 1***7 | Tube | |
| 1 | 1***8 | Tube | |
| 1 | 1***9 | Tube | |
| 10 | 1***8 | Finger | |
| 11 | 1***5 | Bolt | |
| 12 | 1***7 | Disc | |
| 13 | 1***3 | Finger | |
| 13 | 1***4 | Finger | |
| 14 | 1***2 | Disc | |
| 15 | 1***3 | Disc | |
| 16 | 1***7 | Cover | |
| 17 | 1***6 | Flange | |
| 18 | 1***4 | Support | |
| 19 | 1***8 | Shield | |
| 2 | 4***1 | Arm | |
| 20 | R***F | PUMP – triple gear | |
| 21 | 1***8 | Gusset | |
| 3 | 5***5 | Bearing | |
| 4 | 4***0 | БОЛТ | |
| 5 | 4***1 | Ring | |
| 6 | 5***4 | ПОДШИПНИК | |
| 7 | 1***1 | Tube | |
| 7 | 1***2 | Tube | |
| 7 | 1***3 | Tube | |
| 7 | 1***4 | Tube | |
| 7 | 1***5 | Tube | |
| 7 | 1***6 | Tube | |
| 7 | 1***7 | Tube | |
| 7 | 1***8 | Tube | |
| 7 | 1***9 | Tube | |
| 7 | 1***0 | Tube | |
| 8 | 1***5 | Bushing | |
| 9 | 1***9 | Arm | |
| A | 1***6 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| B | 2***4 | БОЛТ | |
| C | 3***2 | БОЛТ | |
| D | 2***5 | BOLT - HH FLG (SERR FACE) 3/8 NC X 10 GR 5 ZP | |
| E | 3***8 | Гайка | |
| F | 5***6 | БОЛТ | |
| G | 2***1 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| H | 1***8 | ВИНТ | |
| K | 3***8 | Screw | |
| L | 3***0 | Гайка | |
| M | 1***5 | Screw | |
| N | 1***0 | NUT-HEX LOCK DT 5/16-18 UNC ZP |
